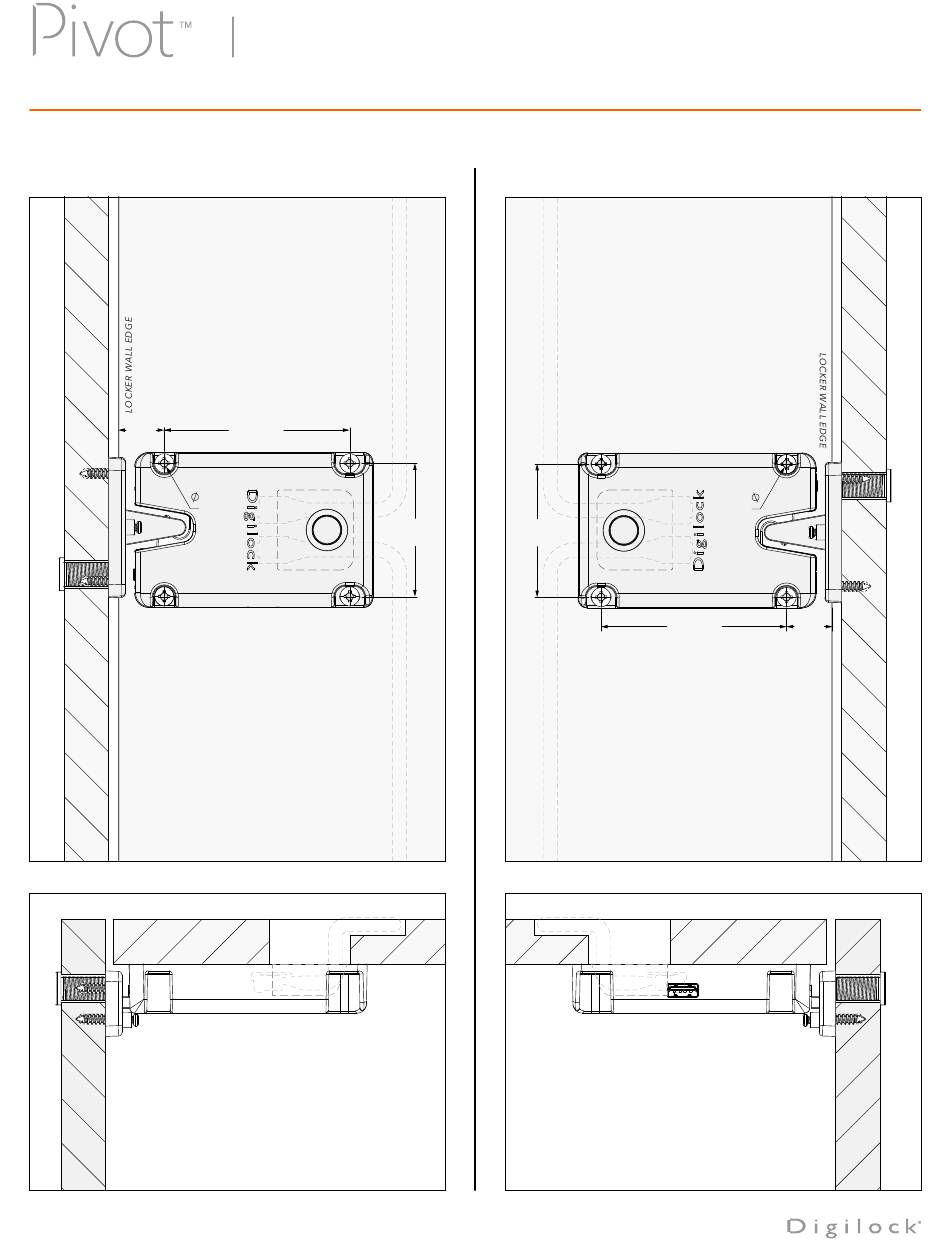

PIVOT - WANDBEFESTIGUNGSLÖCHER FÜR SCHLIESSFÄCHER
HINWEIS: Verwenden Sie die entsprechenden Befestigungslöcher für Ihre Pivot-Schlösser.
Standardbefestigung rechts
0.77in 0.77in
[19.5mm] [19.5mm]
0.13in (4x) 0.13in (4x)
[3.2mm] [3.2mm]
Seitenansicht
Ansicht von oben
14
I N STA L L ATI ON SANLEI T UNG
PIVOT und PIVOT PRO | Smart Lock System
3.12in 3.12in
[79.3mm] [79.3mm]
2.24in 2.24in
[57.0mm] [57.0mm]
2.24in 2.24in
[57.0mm] [57.0mm]
3.12in 3.12in
[79.3mm] [79.3mm]
Seitenansicht
Ansicht von oben
Standard-Montage links
0.13in 0.13in
[3.2mm] [3.2mm]
0.77in 0.77in
[19.5mm] [19.5mm]
