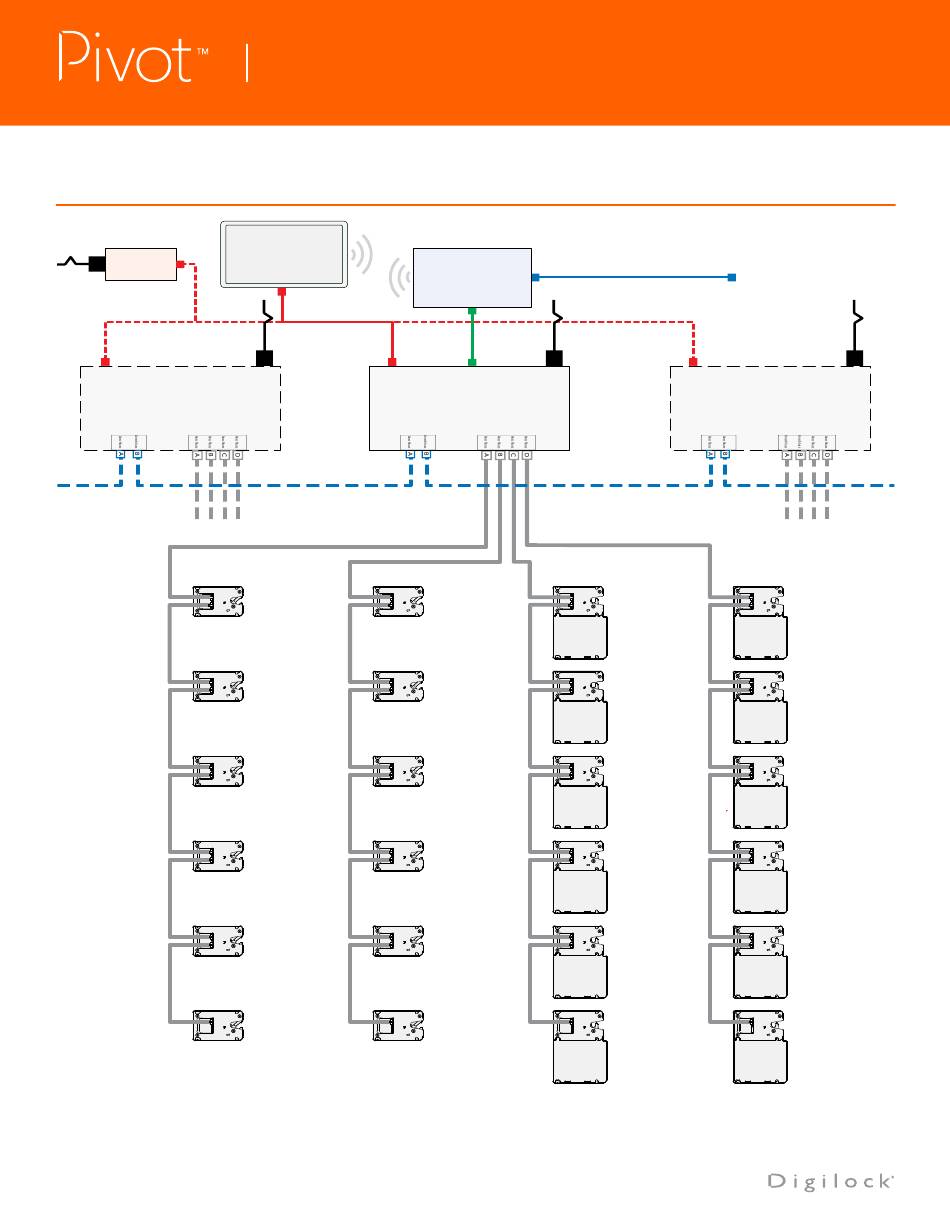

PIVOT UND PIVOT PRO STROMVERSORGUNGS- UND VERKABELUNGSDIAGRAMM -
BEISPIELKONFIGURATION
Optional
Power Brick
Die Stromversorgung des Tablets kann an jedes PDM (Pivot Distribution Module)
oder einen optionalen Power Brick angeschlossen werden
USB-A USB-C
Pivot Distribution Module
RJ-45 PWR HUB IO 4-ANSCHLUSS RJ-45 IO
Andere Pivot Schlösser
Pivot Schloss-A1
Pivot Schloss-A2
Pivot Schloss-A3
Pivot Schloss-A4
Pivot Schloss-A5
Pivot Schloss-A6
*4-PORT RJ-45 IO - maximal 6 Schlösser pro Port
**maximal 6 Pivot-Verteilermodule pro DigiLink Network Controller
Maximal 1 Pivot Kiosk Tablet pro DigiLink Netzwerk-Controller
†
