Digilock PIVOT Installationsanleitung Seite 4

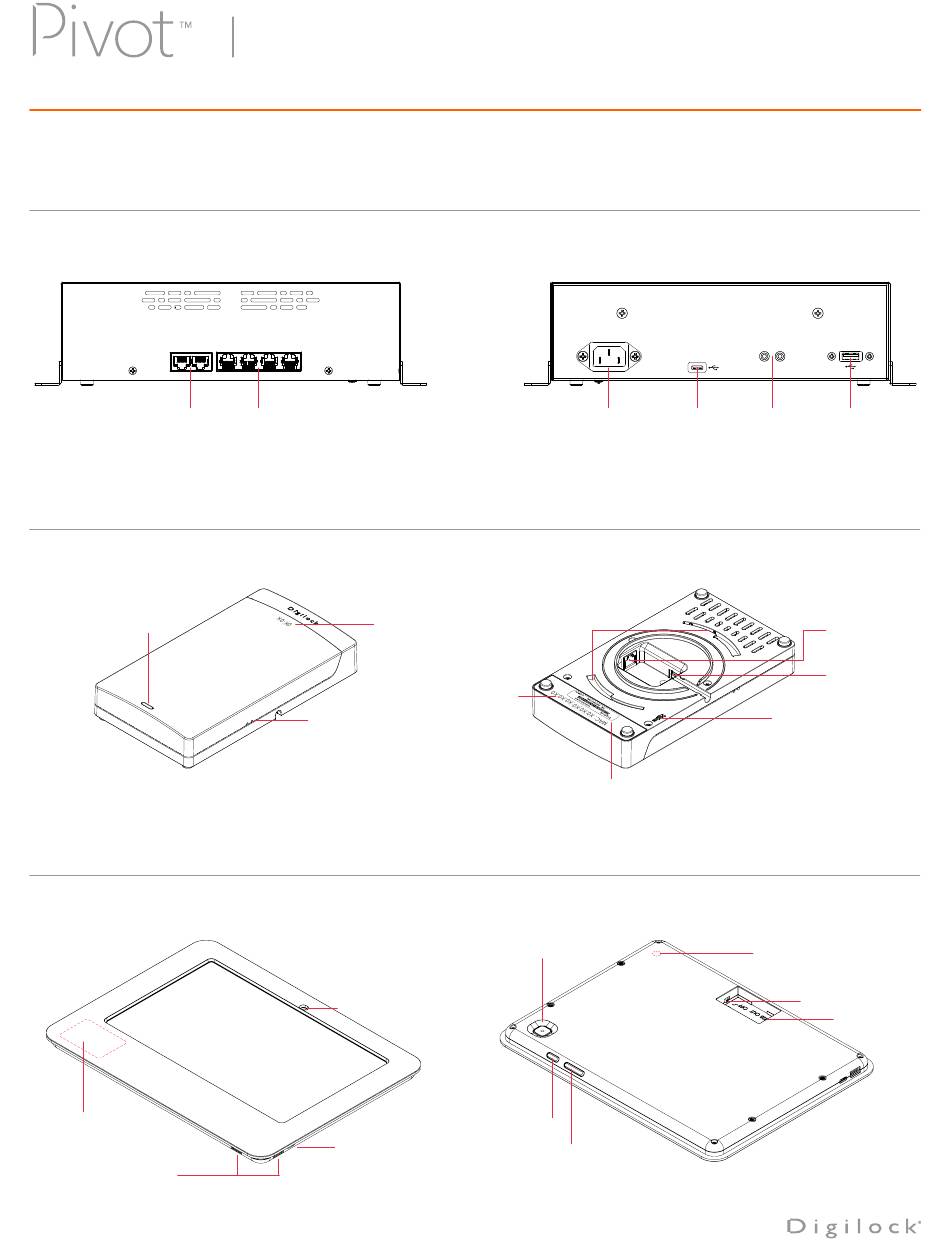

PIVOT UND PIVOT PRO SYSTEMÜBERSICHT
Pivot Verteilungsmodul
Lock Port IO Ansicht
A B
IO EXTENTION PORTS
RJ45 IO Erweiterungsanschlüsse x2
(zu anderen Pivot-Verteilermodulen)
DigiLink®-Steuerung
Ansicht von oben
LED-Licht
Pivot Kiosk Tablet & Gehäuse (optional, je nach Konfiguration)
Vordere Seitenansicht
RFID-Lesegerät
USB-A-Anschlüsse
2
I N STA L L ATI ON SANLEI T UNG
PIVOT und PIVOT PRO | Smart Lock System
1 2 3 4
LOCK - IO PORTS
RJ45 Lock-Anschlüsse x4
(bis zu 6 Schlösser pro Anschluss)
Letzte 4
alphanumerische
Zeichen
der MAC-Adresse
Zurücksetzen-Taste
Frontkamera
USB-C
Ladeanschluss
110V-240V
IEC-C14-Stromversorgung
110V - 240V
(88 ~ 264 VAC)
IO-Ansicht von unten
Montageplatten
Anschluss
Vollständige
MAC-Adresse
Seriennummer
Seitenansicht von hinten
Rückkamera
Einschalttaste
Lautstärkeregler
Strom & USB IO-Ansicht
STATUS POWER
USB-C
USB-C LED- USB-A-Stromversorgung
Daten Anzeigen (Für Tablet - optional)
(an Controller)
(zum Pivot Verteilermodul)
Stromschalter
LED RFID-Lesegerät
ON-Anzeige (unter dem Gehäuse)
RFID-Lesegerät Netzschalter
USB-A
PoE-Anschluss
USB-A Daten
USB-C-Ladeanschlüsse
