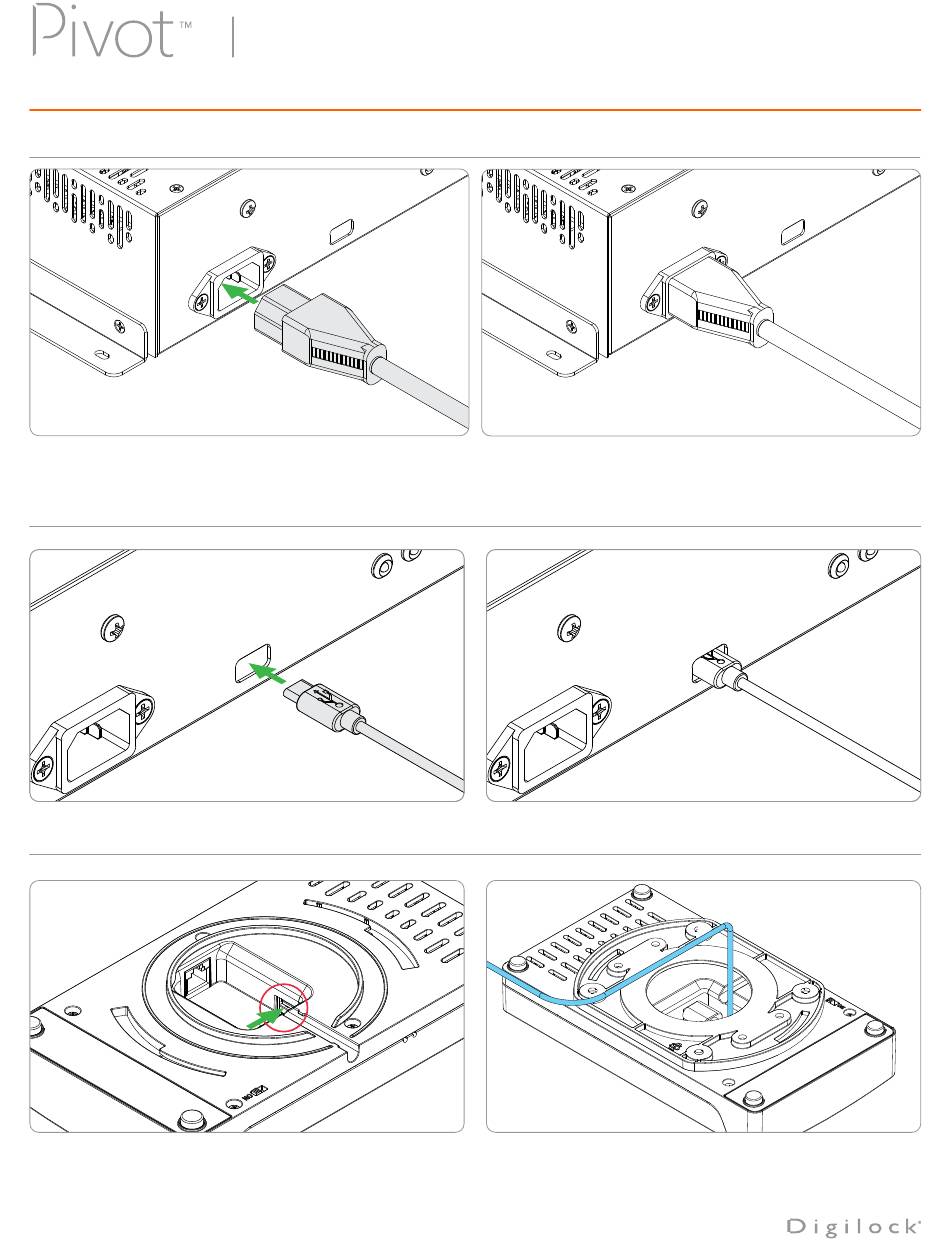

ANSCHLÜSSE DER KOMPONENTEN DES PIVOT-HAUPTSYSTEMS
Anschließen des Pivot-Verteilermoduls an die Stromversorgung
1 1
1 1
Schließen Sie das Ende des mitgelieferten IEC-C13-Netzkabels an
die IEC-C14-Buchse des Pivot-Verteilermoduls an.
3 3
Schließen Sie das Ende des USB-C-Kabels an den USB-C-
Anschluss des Pivot-Verteilermoduls an.
5 5
Schließen Sie dann das USB-A-Ende an den USB-A-Anschluss
desDigiLink® Controllers an.
8
I N STA L L ATI ON SANLEI T UNG
PIVOT und PIVOT PRO | Smart Lock System
2 2
2 2
Verbinden Sie das Ende des Netzkabels mit der
regionsspezifische Steckdose.
HINWEIS: Die Stromversorgung des Verteilermoduls wird
automatisch umgeschaltet.
4 4
HINWEIS: Bei Längen über 5 m ist ein optisches oder verstärktes
Kabel erforderlich.
6 6
HINWEIS: Bei den meisten rein kabelgebundenen
Konfigurationen wird der DigiLink Controller in der Nähe des
Pivot-Verteilermoduls installiert.
