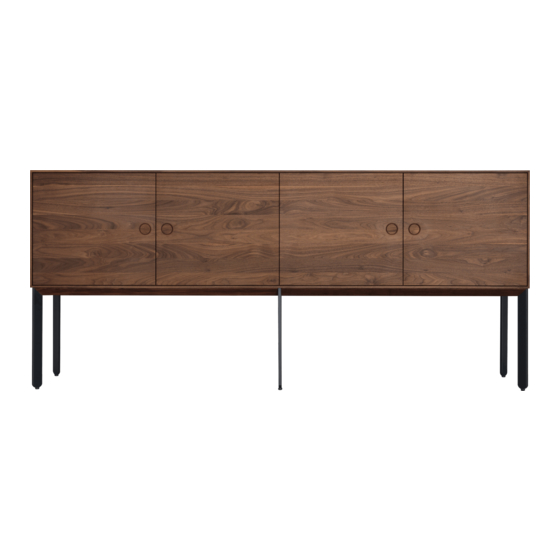

ZEITRAUM KIN LONG Aufbauanleitung

KIN LONG
Aufbauanleitung 03/ 2016

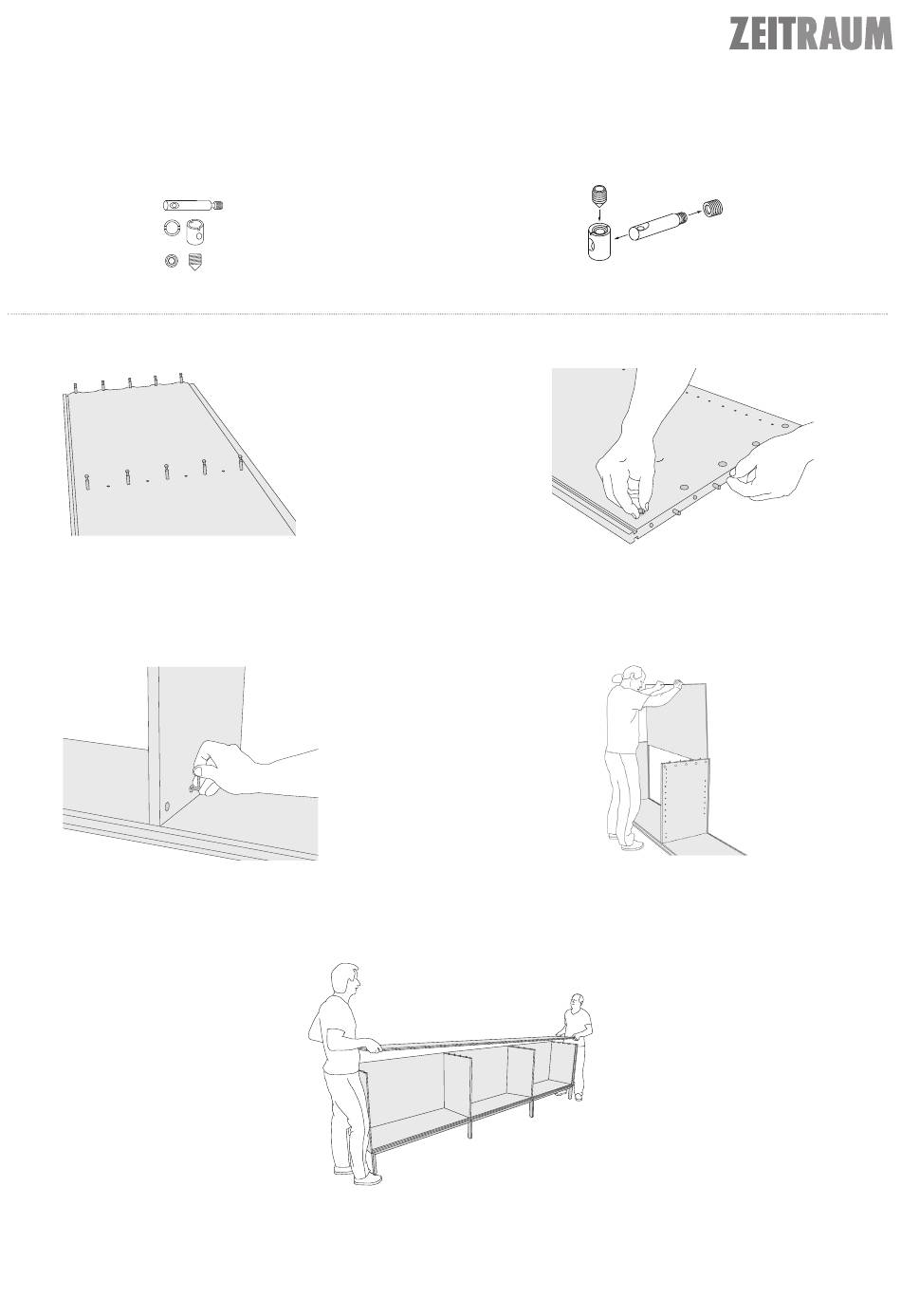

WERKZEUG:
Innensechskantschlüssel SW5 (beiliegend)
XS Bolzen
Verbinder Gehäuse
Madenschrauben
1. Zuerst KIN BASE an die Bodenplatte schrauben und
aufstellen. Danach die XS-Bolzen in die vorgesehenen
Löcher des Bodens eindrehen.
3. Außen- und Mittelwände auf die XS-Bolzen der Boden-
platte stecken und die Beschläge mit den Madenschrauben
festziehen.
ZEITRAUM GmbH Äußere Münchner Straße 2
•
5. Die Deckplatte mit den XS-Bolzen bestücken und von einer Seite beginnend auf
die Seitenwände stecken. Die Beschläge mit den Madenschrauben festziehen.
D-82515 Wolfratshausen Tel + 49 (0) 8171 – 418130
• •
Funktionsvideo:
http://www.scheulenburg-direkt.de/index.php?page=content&coID=11
2. Die Außen- und Mittelwände beidseitig mit Gehäusen
bestücken. Darauf achten, dass der Längsschlitz des
Gehäuses in Richtung zum XS Bolzen ausgerichtet ist.
4. Rückwände in die vorgesehene Nut einschieben.
