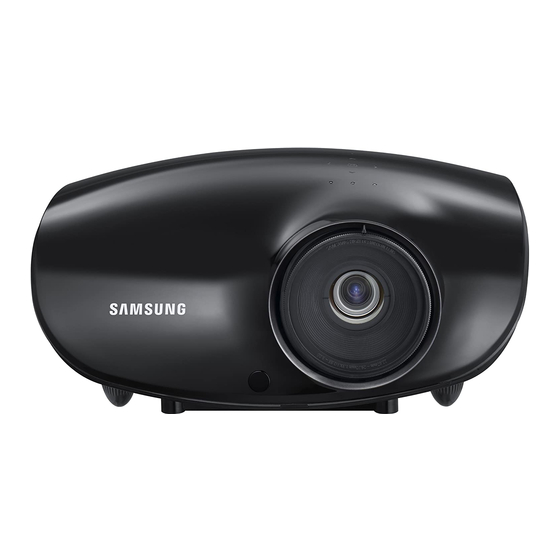

- Seite 1 SP-A600B DLP-Projektor Bedienungsanleitung Das Aussehen und die Farbe können je nach Modell unterschiedlich sein.
-
Seite 2: Inhaltsverzeichnis
Kontakt zu SAMSUNG ........ -
Seite 3: Wichtige Sicherheitshinweise
Copyright © 2009 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten. Samsung Electronics Co., Ltd. besitzt das Urheberrecht an diesem Handbuch. Ohne ausdrückliche Genehmigung von Samsung Electronics Co., Ltd. darf kein Teil dieses Handbuchs vervielfältigt, verbreitet oder verwendet werden. Wichtige Sicherheitshinweise... -
Seite 4: Pflege Und Wartung
Pflege und Wartung Reinigen der Oberflächen und des Objektivs Reinigen Sie den Projektor mit einem weichen, trockenen Tuch. • Reinigen Sie das Gerät keinesfalls mit leicht entflammbaren Substanzen wie Reinigungsbenzin, Verdünner oder mit einem nassen Tuch. Dies könnte Probleme mit dem Gerät verursachen. •... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Bei den Sicherheitshinweisen verwendete Symbole BEZEICHNUN SYMBOL BEDEUTUNG Wenn Sie die mit diesem Symbol versehenen Anweisungen nicht befolgen, kann dies Achtung schwere Verletzungen bis hin zum Tod nach sich ziehen. Wenn Sie die mit diesem Symbol versehenen Anweisungen nicht befolgen, kann dies Ver- Achtung letzungen oder Sachschäden nach sich ziehen. -
Seite 6: Informationen Zur Installation
Achtung Fassen Sie das Netzkabel am Stecker und Schalten Sie das Gerät nicht ein oder aus, nicht amKabel an, wenn Sie es aus der indem Sie den Netzstecker herausziehen Wandsteckdose ziehen. oder einstöpseln. (Verwenden Sie den Netz- stecker nicht als Netzschalter.) •... -
Seite 7: Informationen Zur Verwendung
Achtung Achten Sie darauf, die Lüftungsschlitze nicht Lassen Sie das Gerät beim Transport nicht durch Tischtücher oder Vorhänge zu ver- fallen. sperren. • Dies führt evtl. zu einem Problem mit • Andernfalls kann es zu Bränden dem Gerät oder zu Verletzungen. aufgrund von Überhitzung kommen. - Seite 8 Achtung Sollte das Gerät ungewöhnliche Geräusche Wenn Wasser oder Fremdstoffe in das Gerät erzeugen, Brandgeruch auftreten oder eindringen, schalten Sie es aus, ziehen Sie Rauch zu sehen sein, ziehen Sie sofort das den Netzstecker, und benachrichtigen Sie Netzkabel aus der Steckdose und wenden das Kundendienstzentrum.
- Seite 9 Achten Sie darauf, die Fernbedienung auf Verwenden Sie zum Reinigen des Geräts einen Tisch oder eine Ablage zu legen. keinen Wassersprüher und kein nasses Tuch. Reinigen Sie die Kunststoffteile des • Wenn Sie auf die Fernbedienung treten, Geräts (z. B. Gehäuse) nicht mit Chemika- können Sie hinfallen und sich selbst lien wie Reinigungsmitteln, Industrie- oder verletzen oder das Gerät beschädigen.
-
Seite 10: Installieren Und Anschließen
Installieren und Anschließen Lieferumfang • Packen Sie das Gerät aus und prüfen Sie, ob alle nachfolgend aufgeführten Gegenstände mitgeliefert wurden. • Bewahren Sie die Verpackung auf, falls Sie das Produkt zu einem späteren Zeitpunkt einmal transportieren müssen. Projektor INHALT Kurzhandbuch Produktgarantie Benutzerhandbuch (BP59- Netzkabel... -
Seite 11: Aufstellen Des Projektors
Aufstellen des Projektors Stellen Sie den Projektor so auf, dass der Lichtstrahl des Projektors senkrecht auf die Projektionsfläche auftrifft. • Positionieren Sie den Projektor so, dass das Objektiv in die Mitte der Projektionsfläche zeigt. Wenn die Projektionsfläche nicht vertikal ist, wird das Bild möglicherweise nicht als Rechteck angezeigt. •... -
Seite 12: Ausrichtung Mit Hilfe Der Verstellbaren Standfüße
Ausrichtung mit Hilfe der verstellbaren Standfüße Verwenden Sie die verstellbaren Standfüße, um den Projektor eben auszurichten. Sie können die horizontale Ausrichtung des Projektors um bis zu 3 Grad ändern. Abhängig von der Position des Projektors können Trapezverzerrungen des Bilds auftreten. Installieren und Anschließen... -
Seite 13: Einstellung Von Zoom Und Schärfe
Einstellung von Zoom und Schärfe Zoomknopf: Mit dem Zoomgriff können Sie die Bildgröße inner- halb eines Zoombereichs einstellen. Fokusring: Mit dem Fokusring können Sie das Bild auf der Pro- jektionsfläche scharf stellen. Wenn der Abstand zwischen dem Projektor und der Projektionsfläche größer oder kleiner als die angegebene Projektionsentfernung ist (siehe Bildgröße und Projektionsentfernung), kann die Schärfe nicht richtig eingestellt werden. -
Seite 14: Projektionsgröße Und Projektionsentfernung
Projektionsgröße und Projektionsentfernung Stellen Sie den Projektor auf einer glatten, ebenen Oberfläche auf, und richten Sie mit Hilfe der Standfüße den Projektor so aus, dass ein optimales Bild erreicht wird. Wenn das Bild nicht scharf ist, stellen Sie es mit Hilfe des Zoomknopfs und des Fokusrings ein, oder bewegen Sie den Projektor weiter vor bzw. - Seite 15 HORIZONTAL VERTIKAL TELE BREIT OFFSET ' BILDGRÖßE ZOLL (MM / ZOLL) (MM / ZOLL) (MM / ZOLL) (MM / ZOLL) (MM / ZOLL) 6350 5535 / 217,9 3113 / 122,6 11014 / 433,6 8468 / 333,4 389 / 15,3 7620 6641 / 261,5 3736 / 147,1 13216 / 520,3...
-
Seite 16: Austauschen Der Lampe
Austauschen der Lampe Vorsicht beim Austauschen der Lampe • Bei der Projektorlampe handelt es sich um ein Verschleißteil. Optimale Leistung ist gewährleistet, wenn Sie die Lampe nach Ablauf der empfohlenen Nutzungsdauer austauschen. Die Betriebsdauer der Lampe wird in der Informationsanzeige angegeben (Taste INFO). - Seite 17 4. Entfernen Sie die in der Abbildung dargestellten Schrauben. 5. Ziehen Sie, wie in der Abbildung dargestellt, vorsichtig am Lampengriff. Beim Einbauen einer neuen Lampe gehen Sie in der entgegengesetzten Reihenfolge vor. Installieren und Anschließen...
-
Seite 18: Anschließen An Einen Pc
Anschließen an einen PC 1. Verbinden Sie den [PC IN]-Anschluss auf der Rückseite des Projektors mithilfe eines PC-Videokabels mit dem Monitorausgang am PC. 2. Wenn alle Verbindungen hergestellt wurden, schließen Sie das Netzkabel des Projektors und das Netzkabel des PCs an. Dieses Gerät unterstützt Plug&Play. -
Seite 19: Einstellungen Am Pc
Einstellungen am PC Überprüfen Sie Folgendes, ehe Sie den PC an Ihren Projektor anschließen. 1. Klicken Sie mit der rechten Maustaste auf den Windows-Desktop, und klicken Sie dann auf [Eigenschaften]. Die Registerkarte <Eigenschaften von Anzeige> wird angezeigt. 2. Klicken Sie auf die Registerkarte [Einstellungen], und stellen Sie die <Auflösung> gemäß den Angaben bei <Auflösung> in der dem Projektor beiliegenden Tabelle der Anzeigemodi ein. - Seite 20 • Der Vorgang kann abhängig von Ihrem Computermodell oder der verwendeten Windows-Version von der Beschreibung abweichen. (Zum Beispiel wird, anders als in (1), [Eigenschaften] anstelle von [Eigenschaften (R)] angezeigt.) • Bei Verwendung als PC-Monitor unterstützt dieses Gerät eine Farbtiefe von bis zu 32 Bit/Pixel. •...
-
Seite 21: Unterstützte Anzeigemodi
Unterstützte Anzeigemodi HORIZONTAL ANZEIGEFOR VERTIKALFR TAKTFREQUE POLARITÄT (H ANZEIGEMODUS FREQUENZ EQUENZ (HZ) NZ (MHZ) X V) (KHZ) 640 x 350 70Hz 31,469 70,086 25,175 720 x 400 70Hz 31,469 70,087 28,322 VESA 640 x 480 60Hz 31,469 59,940 25,175 640 x 480 67Hz 35,000 66,667... - Seite 22 HORIZONTAL ANZEIGEFOR VERTIKALFR TAKTFREQUE POLARITÄT (H ANZEIGEMODUS FREQUENZ EQUENZ (HZ) NZ (MHZ) X V) (KHZ) VESA 1280 x 720 60Hz 44,772 59,855 74,500 VESA 1280 x 720 70Hz 52,500 70,000 89,040 VESA 1280 x 720 72Hz 54,072 72,000 91,706 VESA 1280 x 720 75Hz 56,456...
- Seite 23 HORIZONTAL ANZEIGEFOR VERTIKALFR TAKTFREQUE POLARITÄT (H ANZEIGEMODUS FREQUENZ EQUENZ (HZ) NZ (MHZ) X V) (KHZ) VESA 1920 x 1080RB 60Hz 66,587 59,934 138,500 VESA 1920 x 1200 RB 60Hz 74,038 59,950 154,000 Installieren und Anschließen...
-
Seite 24: 2-10 Anschließen An Die Stromversorgung
2-10 Anschließen an die Stromversorgung 1. Stecken Sie das Netzkabel in den Netzanschluss auf der Projektorrückseite. 2-10 Installieren und Anschließen... -
Seite 25: Anschließen Eines Dvd-Players Oder Eines Kabel- Bzw
2-11 Anschließen eines DVD-Players oder eines Kabel- bzw. Satellitenreceivers an HDMI/DVI 1. Anschließen mit einem HDMI/DVI-Kabel • Schließen Sie den [HDMI 1/DVI IN]-Anschluss auf der Rückseite des Projektors mit einem HDMI/DVI-Kabel an den DVI- Ausgang des DVD-Players oder des Kabel- bzw. Satellitenreceivers an. Anschließen mit einem HDMI-Kabel •... -
Seite 26: Satellitenreceivers Über Den Komponentenanschluss
2-12 Anschließen eines DVD-Players oder eines Kabel- bzw. Satellitenreceivers über den Komponentenanschluss 1. Schließen Sie den [COMPONENT IN (Y/P )]-Eingang auf der Rückseite des Projektors mit Hilfe eines Komponentenkabels an den Komponentenanschluss auf der Rückseite des DVD-Players oder des Kabel- bzw. Satellitenreceivers n. -
Seite 27: 2-13 Anschließen An Videorecorder/Camcorder
2-13 Anschließen an Videorecorder/Camcorder 1. Verbinden Sie den [VIDEO IN]-Eingang (gelb) des Projektors über ein Videokabel mit dem VIDEO OUT-Anschluss (gelb) des von Ihnen gewählten Video-Geräts. Wenn das Video-Gerät über einen S-VIDEO-OUT-Anschluss verfügt, verbinden Sie diesen mit dem [S-VIDEO IN]-Eingang des Projektors. -
Seite 28: Verwenden
Verwenden Gerätemerkmale • Optischer Prozessor mit modernster DLP-Technologie • Full HD-Auflösung mit 1920x1080. • Zur Optimierung der Farben wurde ein Farbrad mit 6 Segmenten verwendet. • 250 W-Lampe für verbesserte Luminanz • Lebendige Farben • Hervorragende Bildqualität mit exzellenter Farbwiedergabe. Bei diesem Gerät wollten wir bei den Farbwerten die Normen für sendetaugliches Videomaterial erfüllen. -
Seite 29: Vorder-/Oberseite
Vorder-/Oberseite BEZEICHNUNG BESCHREIBUNG - STAND BY (Blaue LED) 1. Anzeigen - LAMP (Blaue LED) - TEMP (Rote LED) Weitere Informationen finden Sie unter LED-Anzeigen. Zur Schärferegulierung. 2. Fokusring 3. Signalempfänger für die Fernbedienung 4. Objektiv Sie können die Lage des Projektion durch Verstellen der Standfüße nach oben oder nach 5. -
Seite 30: Fernbedienung
Fernbedienung 1. ON-Taste (│) Einschalten des Projektors. 2. AUTO-Taste Bild automatisch einstellen. (Nur im <PC>-Modus verfügbar) 3. MENU-Taste ( Anzeige des Bildschirmmenüs. 4. Taste zum Verschieben ( )/ ( Zur Navigation zwischen und Auswahl von Menüpunkten. 5. V. KEYSTONE-Taste ( Verwenden Sie dies, wenn das Bild trapezförmig dargestellt wird. -
Seite 31: Led-Anzeigen
LED-Anzeigen LED-Anzeigen :Licht ist an :Licht blinkt :Licht ist aus STANDBY LAMP TEMP INFORMATION Wenn Sie die Taste POWER auf der Fernbedienung oder am Projektor drücken, steht das Bild innerhalb von 30 Sekunden zur Verfügung. Der Projektor befindet sich dann im Betriebszustand. Dieser Status tritt ein, wenn der Projektor einen Vorgang vorbereitet, nachdem die POWER-Taste am Projektor oder auf der Fernbedienung gedrückt wurde. - Seite 32 Wenn dieser Zustand auch nach Abziehen und Wiederanschließen des ordnungsgemäß arbeitet. Netzkabels sowie erneutem Einschalten des Projektors bestehen bleibt, wenden Sie sich an den Kundendienst von Samsung. Maßnahme 2 Die Lampenschutzabdeckung Überprüfen Sie, ob die Schrauben auf der Projektorunterseite fest angezo- schließt nicht korrekt oder das...
-
Seite 33: Verwenden Des Menüs Für Die Projektionseinstellungen (Osd: Bildschirmmenü)
Verwenden des Menüs für die Projektionseinstellungen (OSD: Bildschirmmenü) Das Bildschirmmenü (OSD: On Screen Display) Struktur MENÜ UNTERMENÜ Quellen Name bearb. Eingang Modus Größe Position Digitale RM Schwarzwert Bild Farbmuster Overscan 1080p/24 fps- Filmmodus Modus Install. Lampenmodus Trapezkorr.(V) Hintergrund Testbild Einstellungen Farbstandard Werkseinstellung Sprache... - Seite 34 MENÜ BESCHREIBUNG Modus Wählen Sie den gewünschten Bildmodus. • <Modus> • <Vivid>: Wählen Sie diesen Modus für ein lebhafteres Bild. • <Dynamisch>: Wählen Sie diesen Modus aus, um ein helleres und schärferes Bild als im Standardmodus zu erhalten. • <Standard>: Dieser Bildmodus ist für Standard-Sendesignale optimiert. •...
- Seite 35 MENÜ BESCHREIBUNG Digitale RM Wenn eine gepunktete Linie angezeigt wird oder die Bildschirmanzeige zittert, kann durch Aktivie- rung der Rauschminderung eine bessere Bildqualität erreicht werden. • <Aus> - <Ein> Dies können Sie im <PC>-Modus nicht einstellen. Schwarzwert Wenn das Bild zu dunkel erscheint, können Sie einen helleren Schwarzwert einstellen. •...
-
Seite 36: Einstellungen
MENÜ BESCHREIBUNG 1080p/24 fps-Modus Mit dieser Funktion können Sie die nativen HD-Signale mit 1080P bei 24 Hz vollständig anzeigen. Dies entspricht, wie in einem Film, einer Anzeige bei 24 Bildern pro Sekunde mit minimalen Stö- rungen. Auch wenn der Unterschied nur gering ist, wird mit dieser Funktion höchste Anzeigequalität gewährleistet. - Seite 37 Wenn der Sender oder ein externes Gerät, das an den Projektor angeschlossen ist, kein Signal über- tragen, werden das Samsung-Logo oder die Farbe Blau oder Schwarz angezeigt. Sobald ein Signal ansteht, verschwinden das Logo und die Farbe und das normale Bild wird angezeigt.
- Seite 38 MENÜ BESCHREIBUNG Farbstandard Mit dieser Option stellen Sie den Farbstandard auf den Farbstandard des Eingangssignals ein. • <HD> : Hochauflösend, 1125 Zeilen. • <SMPTE_C>: Standardisiert für Videoanlagen von der Society of Motion Picture and Television Engineers (Gesellschaft der Film- und Fernsehingenieure). •...
- Seite 39 MENÜ BESCHREIBUNG Toneffekte Sie können den Ton durch Betätigen einer der Tasten des Projektors ein- bzw. ausschalten. • <Aus> - <Ein> Information Sie können dann externe Signalquellen, die Bildeinstellungen und die PC-Bildeinstellung überprüfen. Verwenden...
-
Seite 40: Fehlerbehebung
Ehe Sie sich an den Service wenden Ehe Sie sich an den Kundendienst wenden, führen Sie bitte die nachstehend beschriebenen Kontrollen durch. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächst gelegene Kundendienstzentrum von Samsung Electronics. Symptome Fehlerbehebung Gerät schaltet sich nicht ein. - Seite 41 Symptome Fehlerbehebung Es wird kein Bild angezeigt. Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen Bild und ist. externe Quelle Stellen Sie sicher, dass die richtige Eingangsquelle ausgewählt ist. Überprüfen Sie, ob die Stecker fest in den Buchsen auf der Rückseite des Projektors stecken.
-
Seite 42: Weitere Informationen
Das DMD-Panel, das in Samsung-Projektoren verwendet wird, besteht aus einigen hunderttausend Mikrospiegeln. Wie andere visuelle Anzeigeelemente kann auch das DMD-Panel einige fehlerhafte Pixel enthalten. Samsung und der Hersteller des DMD-Panels verfügen über eine strenges Verfahren zur Identifizierung und Reduzierung von fehlerhaften Pixeln, und die Geräte überschreiten nicht die durch unsere Standards festgelegte maximale Anzahl an fehlerhaften Pixeln. -
Seite 43: Rs-232C Befehlstabelle
RS-232C Befehlstabelle Kommunikationsformat (konform zum RS232C-Standard) • Datenrate: 9.600 bps • Paritätsbit: Keins • Datenbits: 8, Stoppbit: 1 • Übertragungssteuerung: Keins Serielles Kommunikationsprotokoll 1. Struktur des Befehlspakets [7 Byte] 0x08 0x22 cmd1 cmd2 cmd3 Wert • Das Befehlspaket enthält insgesamt 7 Bytes. •... - Seite 44 Befehlstabelle STEUERELEMENT CMD1 CMD2 CMD3 WERT Allgemein Stromversor- Stromversor- Bildschirm- 0x00 0x00 0x00 gung gung menü anzei- Abbrechen Eingang Quellen HDMI HDMI 1 0x0A 0x00 0x01 HDMI 2 Komp. Komp. 0x02 S-Video S-Video 0x03 Video Video 0x04 0x05 Weitere Informationen...
- Seite 45 STEUERELEMENT CMD1 CMD2 CMD3 WERT Bild Modus Vivid 0x0B 0X00 0x00 Dynamisch 0X00 0X00 Standard Film1 Film2 Benutzer1 Benutzer2 Benutzer3 Kontrast 0~100 0X01 0x00 (0~100) Helligkeit 0~100 0X02 0x00 (0~100) Schärfe 0~100 0X03 0x00 (0~100) Farbe 0~100 0X04 0x00 (0~100) Farbton (G/ G50 / R50 0X05...
- Seite 46 STEUERELEMENT CMD1 CMD2 CMD3 WERT Bild Speichern Benutzer1 Bildschirm- 0x0B 0x09 0x00 menü anzei- Abbrechen Benutzer2 Bildschirm- 0x01 menü anzei- Abbrechen Benutzer3 Bildschirm- 0x02 menü anzei- Abbrechen Reset 0x0A 0x00 Größe 16:9 0x0B 0x00 Zoom1 Zoom2 Breitenan- passung Anamorphic Digitale RM 0x0C 0x00 Schwarzwert...
- Seite 47 STEUERELEMENT CMD1 CMD2 CMD3 WERT Einstellun- Install. Frontproj./B 0x0C 0x00 0x00 Frontproj./D Rückproj./B Rückproj./D Lampenmo- Theater 0x01 0x00 Hell Trapez- '-50~50 0x02 0x00 (0~100) korr.(V) Hintergrund Logo 0x03 0x00 Blau Schwarz Testbild Gittermuster 0x04 0x00 Bildgröße Grün Blau weiß 6500K_weiß Autom.
- Seite 48 STEUERELEMENT CMD1 CMD2 CMD3 WERT Einstellun- Farbstandard 0x0C 0x0B 0x00 SMPTE-C Werksein- Bildschirm- 0x0C 0x00 stellung menü anzei- Abbrechen Option Sprache English 0x0D 0x00 0x00 Deutsch Nederlands Español Français Italiano Svenska Português Русский 中国语 中國語 （繁 體） 한국어 Menüposition Links 0x01 0x00 Rechts...
- Seite 49 STEUERELEMENT CMD1 CMD2 CMD3 WERT Option AutoEin- 0x0D 0x04 0x00 schalten Sleep-Timer 0x05 0x00 10 min 20 min 30 min LED-Anzeige 0x06 0x00 Toneffekte 0x07 0x00 Information 0x08 0x00 Weitere Informationen...
-
Seite 50: Kontakt Zu Samsung
Kontakt zu SAMSUNG • Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den SAMSUNG- Kundendienst. NORTH AMERICA U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com/us CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com/ca MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com/mx LATIN AMERICA ARGENTINA 0800-333-3733 http://www.samsung.com/ar BRAZIL 0800-124-421 http://www.samsung.com/br 4004-0000... - Seite 51 INDIA 3030 8282 http://www.samsung.com/in 1800 110011 1-800-3000-8282 INDONESIA 0800-112-8888 http://www.samsung.com/id JAPAN 0120-327-527 http://www.samsung.com/jp MALAYSIA 1800-88-9999 http://www.samsung.com/my NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com/nz PHILIPPINES 1-800-10-SAMSUNG(726-7864) http://www.samsung.com/ph 1-800-3-SAMSUNG(726-7864) 02-5805777 SINGAPORE 1800-SAMSUNG(726-7864) http://www.samsung.com/sg THAILAND 1800-29-3232 http://www.samsung.com/th 02-689-3232 TAIWAN 0800-329-999 http://www.samsung.com/tw...
-
