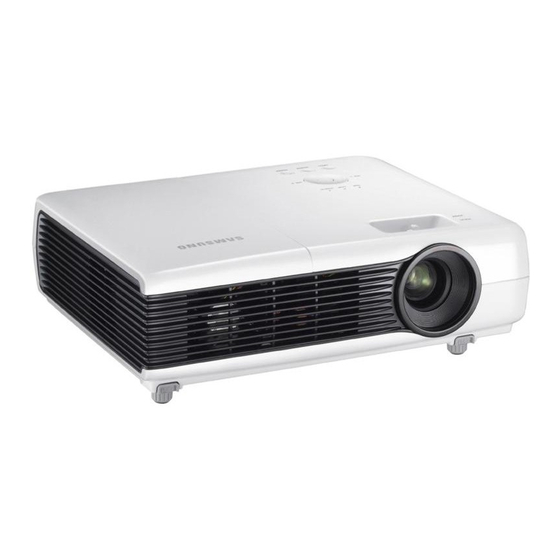

SP-M201 SP-M221 SP-M251 SP-M270 SP-M300 LCD-Projektor Bedienungsanleitung Das Aussehen und die Farbe des Geräts können von den Abbildungen in diesem Handbuch abweichen. Unangekündigte Änderungen an diesem Handbuch, insbesondere zur Leistungssteigerung, vorbehalten.
Das Aussehen und die Farbe können je nach Modell unterschiedlich sein. Reinigung im Inneren des Projektors Zur Reinigung des Projektorinneren wenden Sie sich an ein offizi- elles Samsung-Kundendienstzentrum. • Wenden Sie sich an ein Kundendienstzentrum, wenn Staub oder Fremdkörper in den Projektor gelangt sind.
Sicherheitshinweise Bei den Sicherheitshinweisen verwendete Symbole BEZEICHNUN SYMBOL BEDEUTUNG Wenn Sie die mit diesem Symbol versehenen Anweisungen nicht befolgen, kann dies Achtung schwere Verletzungen bis hin zum Tod nach sich ziehen. Wenn Sie die mit diesem Symbol versehenen Anweisungen nicht befolgen, kann dies Ver- Achtung letzungen oder Sachschäden nach sich ziehen.
Seite 6
Berühren Sie den Netzstecker beim Ein- Wenn Sie das Gerät transportieren müssen, stöpseln und Trennen der Verbindung nicht schalten Sie es ab und ziehen Sie den mit feuchten Händen. Netzstecker sowie andere daran ange- schlossenen Kabel. • Anderenfalls kann ein Stromschlag verursacht werden.
Informationen zur Installation Achtung Stellen Sie das Gerät nicht in der Nähe von Stellen Sie das Gerät nicht an Orten mit Feuerstellen oder Heizkörpern bzw. an schlechter Belüftung wie in einem Bücherr- Orten auf, wo es direkter Sonneneinstrah- egal oder einem Wandschrank auf. lung ausgesetzt ist.
Informationen zur Verwendung Führen Sie weder Metallgegenstände wie Achten Sie darauf, dass Kinder keine Besteck, Münzen oder Haarnadeln, noch Gegenstände wie Spielzeug oder Kekse auf leicht entflammbare Gegenstände (durch dem Gerät ablegen. Lüftungsschlitze, Anschlüsse) ins Innere • Wenn ein Kind nach solch einem des Geräts.
Seite 9
Achtung Sollte das Gerät ungewöhnliche Geräusche Wenn Wasser oder Fremdstoffe in das erzeugen, Brandgeruch auftreten oder Gerät eindringen, schalten Sie es aus, zie- Rauch zu sehen sein, ziehen Sie sofort das hen Sie den Netzstecker, und benachrichti- Netzkabel aus der Steckdose und wenden gen Sie das Kundendienstzentrum.
Seite 10
Achten Sie darauf, die Fernbedienung auf Reinigen Sie den Innenraum des Projektors einen Tisch oder eine Ablage zu legen. mindestens einmal pro Jahr. Wenden Sie sich dazu an ein Kundendienstzentrum oder • Wenn Sie auf die Fernbedienung treten, Ihren Fachhändler. können Sie hinfallen und sich selbst verletzen oder das Gerät beschädigen.
Installieren und Anschließen Lieferumfang • Packen Sie das Gerät aus und prüfen Sie, ob alle nachfolgend aufgeführten Gegenstände mitgeliefert wurden. • Bewahren Sie die Verpackung auf, falls Sie das Produkt zu einem späteren Zeitpunkt einmal transportieren müssen. Projektor INHALT Garantiekarte/Registrie- Schnellaufbauanleitung Benutzerhandbuch Netzkabel...
Aufstellen des Projektors Stellen Sie den Projektor so auf, dass der Lichtstrahl des Projektors senkrecht auf die Projektionsfläche auftrifft. • Positionieren Sie den Projektor so, dass das Objektiv in die Mitte der Projektionsfläche zeigt. Wenn die Projektionsfläche nicht vertikal installiert wurde, wird das Bild möglicherweise nicht als Rechteck angezeigt. •...
Ausrichtung mit Hilfe der verstellbaren Standfüße Drücken Sie die mit PUSH gekennzeichneten Knöpfe, um die Beine des Projektors so einzustellen, dass er waagerecht steht. Der Projektor kann auf eine Höhe von maximal 30 mm (etwa 12˚) ab dem Bezugspunkt eingestellt werden. Wenn <Auto-Keystone>...
Einstellung von Zoom und Schärfe Zoomknopf Mit dem Zoomgriff können Sie die Bildgröße innerhalb eines Zoombereichs einstellen. Fokusring Mit dem Fokusring können Sie das Bild auf der Projektions- fläche scharf stellen. Die Größe Ihrer Projektionsfläche bestimmt den ihren Abstand zum Projektor. Wenn Sie Ihren Projektor nicht in dem Projektionsabstand aufstellen, der in der Tabelle Projektionsgröße und Projektionsentfernung in Abschnitt 2-5 angegeben ist, können Sie das Bild nicht richtig fokussieren.
Projektionsgröße und Projektionsentfernung A. Projektionsfläche / Z. Projektionsdistanz / Y’. Distanz vom Linsenmittelpunkt bis zum unteren Bildrand Stellen Sie den Projektor auf einer glatten, ebenen Oberfläche auf, und richten Sie mit Hilfe der Standfüße den Projektor so aus, dass ein optimales Bild erreicht wird. Wenn das Bild nicht scharf ist, stellen Sie es mit Hilfe des Zoomknopfs und des Fokusrings ein, oder bewegen Sie den Projektor weiter vor bzw.
Seite 16
BILDGRÖßE PROJEKTIONSDISTANZ OFFSET ' M (DIAGONAL) X (HORIZONTAL) Y (VERTIKAL) Z (TELE) Z (WIDE) ZOLL ZOLL ZOLL ZOLL ZOLL ZOLL 635,0 508,0 381,0 356,0 904,2 296,0 751,8 20,7 52,5 660,4 528,3 396,2 370,2 940,4 307,8 781,9 21,5 54,6 685,8 548,6 411,5 384,5 976,5...
Modell DPL3311U DPL3321U Modellbezeichnung der Lampe: - Informationen zum Lampenkauf erhalten Sie unter Wenden Sie sich an SAMSUNG WORLDWIDE in Abschnitt 5.3. • Stellen Sie sicher, dass vor jedem Lampenwechsel der Netzstecker gezogen wird. • Da diese Lampe mit hohen Temperaturen und Spannungen arbeitet, müssen Sie nach dem Trennen von der Stromversorgung mindestens eine Stunde lang warten, ehe Sie sie austauschen.
• Beim Austauschen des Filters kann Staub austreten. • Informationen zum Kauf von Ersatzfiltern erhalten Sie unter der Überschrift Wenden Sie sich an SAMSUNG WORLDWIDE in Kapitel 5. Gehen Sie beim Ersetzen oder Reinigen des Filters in folgender Weise vor: 1.
Seite 19
• Verwenden Sie zum Reinigen des Filters einen kleinen Staubsauger für Computer und kleine Elektronikgeräte, oder waschen Sie ihn unter fließendem Wasser. • Wenn Sie den Filter unter fließendem Wasser waschen, muss er vor dem Einbau vollständig trocknen. Durch die Feuchtigkeit könnte der Filter korrodieren.
Rückseite 2-7-1. SP-M201 / SP-M221 / SP-M251 SYMB BEZEICHNUNG Steckplatz für das Kensington-Schloss PC IN-Anschluss VIDEO IN-Anschluss AUDIO IN (L-AUDIO-R)-Anschluss HDMI/DVI IN-Anschluss Signalempfänger für die Fernbedienung Stromanschluss AUDIO OUT/ -Anschluss RS232C-Anschluss Installieren und Anschließen...
Seite 21
2-7-2. SP-M270 / SP-M300 SYMB BEZEICHNUNG Steckplatz für das Kensington-Schloss PC IN-Anschluss VIDEO IN-Anschluss AUDIO IN (L-AUDIO-R)-Anschluss HDMI/DVI IN-Anschluss Signalempfänger für die Fernbedienung Stromanschluss AUDIO OUT/ -Anschluss PC OUT-Anschluss RS232C-Anschluss Installieren und Anschließen...
Unterstützte Anzeigemodi 2-8-1. PC-Takt (D-Sub/HDMI) HORIZONTALFR VERTIKALFREQ PIXELFREQUEN FORMAT AUFLÖSUNG EQUENZ (KHZ) UENZ (HZ) Z (MHZ) 640 x 350 70Hz 31,469 70,086 25,175 640 x 480 60Hz 31,469 59,940 25,175 720 x 400 70Hz 31,469 70,087 28,322 640 x 480 67Hz 35,000 66,667...
Seite 23
HORIZONTALFR VERTIKALFREQ PIXELFREQUEN FORMAT AUFLÖSUNG EQUENZ (KHZ) UENZ (HZ) Z (MHZ) VESA 1280 x 960 72Hz 72,072 72,000 124,540 VESA 1280 x 960 75Hz 75,231 74,857 130,000 VESA 1280 x 1024 60Hz 63,981 60,020 108,000 VESA 1280 x 1024 70Hz 74,620 70,000 128,943...
Seite 24
HORIZONTAL VERTIKALFR PIXELFREQU FORMAT AUFLÖSUNG SCAN FREQUENZ EQUENZ (HZ) ENZ (MHZ) (KHZ) EIA-861 Format4 1280 x 720 Progressiv 45,000 60,000 74,250 EIA-861 Format5 1920 x 1080 Zeilensprung 33,716 59,939 74,175 EIA-861 Format5 1920 x 1080 Zeilensprung 33,750 60,000 74,250 EIA-861 Format16 1920 x 1080 Progressiv...
2-10 Anschließen an den PC und Konfigurieren des PCs 2-10-1. Einstellungen am PC Überprüfen Sie Folgendes, ehe Sie den PC an Ihren Projektor anschließen. 1. Klicken Sie mit der rechten Maustaste auf den Windows-Desktop, und klicken Sie dann auf [Eigenschaften]. Das Dialogfeld <Eigenschaften von Anzeige>...
Seite 27
Beim Einstellen der Bildaktualisierungsrate werden die Vertikal- und die Horizontalfrequenz verändert. 5. Klicken Sie zum Schließen des Fensters auf [OK], und klicken Sie dann auf die Schaltfläche [OK] im Fenster <Eigenschaften von Anzeige>, um dieses ebenfalls zu schließen. 6. Fahren Sie den PC herunter, und stellen Sie die Verbindung mit dem Projektor her. •...
2-10-2. Anschließen an einen PC Stellen Sie sicher, dass der PC und der Projektor ausgeschaltet sind. 1. Verbinden Sie den [PC IN]-Anschluss auf der Rückseite des Projektors mit Hilfe eines PC-Videokabels mit dem PC- Videoausgang (D-Sub) am PC. 2. Stöpseln Sie die Netzkabel des Projektor und des PCs ein. Dies Gerät unterstützt Plug and Play.
Seite 29
2-10-3. Anschließen von Anzeigegeräten (Monitor, Fernseher usw.) (Nur Modell SP-M270, SP-M300) Sie können das Bild gleichzeitig mit dem Projektor und einem gesonderten Monitor anzeigen. Stellen Sie sicher, dass der PC und der Projektor ausgeschaltet sind. 1. Schließen Sie den [PC IN]-Anschluss auf der Rückseite des Projektors mit einem D-Sub-Kabel an den D-Sub-Anschluss (PC- VGA) Ihres PCs an.
2-11 Anschließen eines PCs mit einem HDMI/DVI-Kabel 2-11-1. Anschließen eines PCs mit einem HDMI/DVI-Kabel Stellen Sie sicher, dass der PC und der Projektor ausgeschaltet sind. 1. Schließen Sie den [HDMI/DVI IN]-Anschluss des Projektors mit einem HDMI/HDMI- oder HDMI/DVI-Kabel (gesondert erhältlich) an den HDMI- oder DVI-Anschluss Ihres PCs an. - Beim Anschließen an den HDMI-Anschluss Ihres PCs verwenden Sie ein HDMI/HDMI-Kabel (gesondert erhältlich).
Seite 31
die Registerkarte <Audio> aus. Bei Windows 7 : Wechseln Sie zu Systemsteuerung - [Sound] und wählen Sie die Registerkarte <Wiedergabe> aus. 2. Legen Sie das Standardgerät für die Tonwiedergabe fest: Sie können zwischen den Lautsprechern des PCs und denen des Projektors wählen. Die genannten Informationen können je nach PC oder Windows-Version leicht variieren.
2-12 Anschließen an ein HDMI-kompatibles Gerät Vergewissern Sie sich, dass das AV-Gerät und der Projektor ausgeschaltet sind. 1. Schließen Sie den [HDMI/DVI IN]-Anschluss auf der Rückseite des Projektors mit einem HDMI/DVI- oder HDMI/HDMI-Kabel an den HDMI- oder HDMI/DVI-Ausgang Ihres digitalen Ausgabegeräts an. - Beim Anschließen an den HDMI-Anschluss des digitalen Ausgabegeräts verwenden Sie ein HDMI/HDMI-Kabel.
2-13 Anschließen eines AV-Geräts mit einem D-Sub-Kabel Vergewissern Sie sich, dass das AV-Gerät und der Projektor ausgeschaltet sind. 1. Schließen Sie den [PC IN] -Anschluss auf der Rückseite des Projektors mit einem D-Sub-Kabel an den D-Sub-Anschluss Ihres AV-Geräts an. - Eine Liste der unterstützten Eingangssignalformate, Auflösungen und Frequenzen finden Sie unter AV-Takt (HDMI) in Abschnitt 2-8, „Unterstützte Anzeigemodi“.
2-14 Anschließen eines AV-Geräts mit Komponentenausgang Vergewissern Sie sich, dass das AV-Gerät und der Projektor ausgeschaltet sind. 1. Schließen Sie den [PC IN]-Anschluss auf der Rückseite des Projektors mit einem D-Sub/Komponentenkabel an den Komponentenanschluss Ihres AV-Geräts an (gesondert erhältlich). Dieses Kabel verfügt über einen D-Sub-Stecker an einem Ende und drei Cinchstecker am anderen.
2-15 Anschließend mit einem Videokabel Vergewissern Sie sich, dass das AV-Gerät und der Projektor ausgeschaltet sind. 1. Schließen Sie das AV-Gerät mit einem Videokabel (nicht im Lieferumfang) an den [VIDEO]-Anschluss an. - Eine Liste der unterstützten Eingangssignalformate finden Sie unter AV-Takt (VIDEO/S-VIDEO) in Abschnitt 2-8, „Unterstützte Anzeigemodi“.
2-16 Anschließen externer Lautsprecher Die Audioausgabe kann statt mit den in den Projektor eingebauten Lautsprechern auch über einen externen Lautsprecher erfolgen. 1. Besorgen Sie sich ein Audiokabel (gesondert erhältlich), das für Ihren externen Lautsprecher geeignet ist. 2. Schließen Sie den [AUDIO OUT/ ]-Anschluss des Projektors über ein Audiokabel an den externen Lautsprecher an.
2-17 Steckplatz für das Kensington-Schloss Mit dem Steckplatz für das Kensington-Schloss können Sie Ihren Projektor verschließen, und somit für eine gewisse Sicherheit sorgen, wenn Sie ihn in der Öffentlichkeit verwenden. Da Form und Verwendung des Schlosses je nach Modell und Hersteller verschieden sein können, schlagen Sie die entsprechenden Informationen im Benutzerhandbuch für das Schloss nach.
Vorder-/Oberseite SYMB Bezeichnung Beschreibung - STAND BY (Blaue LED) Anzeigen - LAMP (Blaue LED) - STATUS (Grüne/Rote/Gelbe LED) Weitere Informationen finden Sie unter LED-Anzeigen. Taste zum Verschieben : Verwenden Sie diese Taste, um zu einer Option innerhalb eines Menüs zu wechseln oder um eine Option in einem Menü auszuwähl- Auswählen Einstellen der Lautstärke : Regeln der Lautstärke.
Fernbedienung Wenn Sie Ihren Projektor in der Nähe einer anderen aktiven Fernbedienung einsetzen, kann es aufgrund von Störungen durch den Fernbedienungscode (Frequenz) zu Fehlfunktionen kommen. )-Taste 1. POWER ( Verwenden Sie diese Taste, um das Gerät ein- oder auszuschalten. 2. AUTO-Taste Bild automatisch einstellen.
LED-Anzeigen LED-Anzeigen :Licht ist an :Licht blinkt :Licht ist aus STATUS LAMP STAND BY STATUS Wenn Sie die Taste [POWER] auf der Fernbedienung oder am Projektor drüc- ken, steht das Bild innerhalb von 30 Sekunden zur Verfügung. Der Projektor befindet sich im normalen Betriebszustand. Der Projektor bereitet einen Vorgang vor, nachdem die [POWER]-Taste am Projektor oder auf der Fernbedienung gedrückt wurde.
Beseitigung angezeigter Probleme KLASSIFIZIE STATUS MAßNAHMEN RUNG Das Lüftersystem arbeitet nicht Wenn dieser Zustand auch nach Abziehen und erneutem Anschließen des Maßnahme 1 normal. Netzkabels sowie erneutem Einschalten des Projektors bestehen bleibt, wenden Sie sich an den Geräteanbieter oder an unseren Kundendienst. Die Lampenschutzabdeckung Überprüfen Sie, ob die Schrauben seitlich am Projektor fest angezogen schließt nicht korrekt oder das...
Verwenden des Menüs für die Projektionseinstellungen (OSD: Bildschirmmenü) Das Bildschirmmenü (OSD: On Screen Display) Struktur Um das Menü zu öffnen, drücken Sie auf die Taste "Menu" am Projektor oder auf der Fernbedienung. Um im Menü zu navigieren, drücken Sie die Pfeiltasten. Menüoptionen mit einem Pfeil rechts daneben haben Untermenüs. Drücken Sie die Pfeiltaste nach rechts, um auf das Untermenü...
Seite 44
MENÜ BESCHREIBUNG Modus Wählen Sie einen an die Umgebung und die Art der projizierten Bilder angepassten Projektionsmo- dus aus, oder wählen einen benutzerdefinierten Modus, den Sie auf der Grundlage Ihrer individuellen Erfordernisse selbst erstellt haben. • <Modus> • <Dynamisch>: Einstellen des Bilds für höhere Detailtreue in einem hellen Zimmer. •...
Seite 45
MENÜ BESCHREIBUNG Position Mit dieser Funktion stellen Sie die Bildposition ein, wenn das Bild falsch ausgerichtet ist. Zum Einstellen wählen Sie die Richtung, in der Sie das Fenster verschieben möchten, und drücken Sie dann mehrmals auf die Pfeiltaste in dieser Richtung. Digitale RM Wenn punktierte Linien in einem Bild zu sehen sind oder wenn das Bild zittert, kann die Qualität des Bilds durch digitale Rauschminderung verbessert werden.
MENÜ BESCHREIBUNG Bei PC-Signalen beseitigen oder reduzieren die vier PC-Funktionen das Rauschen, durch das ein instabiles Bild (z. B. Zittern der Anzeige) verursacht werden kann. Falls sich das Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die maximale Frequenz ein, und führen Sie dann erneut die Feinabstimmung durch.
Seite 47
MENÜ BESCHREIBUNG Auto-Keystone Wenn Videobilder verzerrt oder schräg angezeigt werden, können Sie dies durch Aktivieren (<Ein> der Funktion <Auto-Keystone> korrigieren, da dann die Funktion <Trapezkorr.(V)> automatisch gestartet wird. • <Aus> - <Ein> Trapezkorr.(V) Wenn Videobilder verzerrt oder gekippt sind, können sie dies mit der vertikalen Keystone-Funktion kompensieren.
Seite 48
MENÜ BESCHREIBUNG Untertitel Die Funktion <Untertitel> wird unterstützt, wenn zusammen mit dem externen Analogsignal (angelegt an den Videoeingang) Untertitel übertragen werden. • <Untertitel> : <Aus> - <Ein> • <Modus> : <Untertitel>-<Text> • <Sender> : <1>-<2> • <Feld> : <1>-<2> • Die Funktion <Untertitel>...
Seite 49
MENÜ BESCHREIBUNG Filterprüfzeit Hiermit stellen Sie den Prüfzeitraum für den Filter ein. (Einheit: Stunden) • <Aus>-<100>-<200>-<400>-<800> Wenn die Filternutzungszeit länger als der Kontrollzeitraum für den Filter ist, wird bei jedem Anschalten des Projektors eine Minute lang eine Meldung mit der Aufforderung zur Filterprüfung angezeigt.
Ehe Sie sich an den Service wenden Ehe Sie sich an den Kundendienst wenden, führen Sie bitte die nachstehend beschriebenen Kontrollen durch. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächst gelegene Kundendienstzentrum von Samsung Electronics. Symptome Fehlerbehebung Gerät schaltet sich nicht ein.
Seite 51
Symptome Fehlerbehebung Es wird kein Bild angezeigt. Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen Bild und ist. externe Quelle Stellen Sie sicher, dass die richtige Eingangsquelle ausge- wählt ist. Überprüfen Sie, ob die Stecker fest in den Buchsen auf der Rückseite des Projektors stecken.
Seite 60
STEUERELEMENT CMD1 CMD2 CMD3 WERT Option Sprache English 0x0D 0x00 0x00 Deutsch Nederlands Español Français Italiano Svenska Português Русский 中国语 한국어 Türkçe ไทย Menüoption Position Links 0x01 0x00 Rechts Transparenz Hoch 0x02 0x00 Mittel Gering Deckend Display Time 5 sek. 0x03 0x00 10 sek.
Seite 61
STEUERELEMENT CMD1 CMD2 CMD3 WERT Option 100Hz 0x0D 0x04 0x01 300Hz 0x02 1KHz 0x03 3KHz 0x04 10KHz 0x05 Filterprüfzeit 0x05 0x00 AutoEin- 0x06 0x00 schalten Sleep-Timer 0x07 0x00 10 min 20 min 30 min Information 0x08 0x00 Bedienfeld- 0x0A 0x00 sperre Melodie 0x0B...
Kontakt zu SAMSUNG Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den Samsung-Kundendienst. NORTH AMERICA U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com MEXICO 01-800-SAMSUNG (726-7864) http://www.samsung.com LATIN AMERICA ARGENTINA 0800-333-3733 http://www.samsung.com BRAZIL 0800-124-421 http://www.samsung.com...
Seite 63
2. 021.206.01.10 – din orice reţea, tarif normal SERBIA 0700 Samsung (0700 726 7864) http://www.samsung.com SLOVAKIA 0800-SAMSUNG (726-7864) http://www.samsung.com SPAIN 902 - 1 - SAMSUNG (902 172 678) http://www.samsung.com SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com SWITZERLAND 0848-SAMSUNG (7267864, CHF 0.08/ http://www.samsung.com/ch min) http://www.samsung.com/ch_fr (French)
Seite 64
UKRAINE 0-800-502-000 http://www.samsung.com/ua http://www.samsung.com/ua_ru UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.com ASIA PACIFIC AUSTRALIA 1300 362 603 http://www.samsung.com NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com CHINA 400-810-5858 http://www.samsung.com 010-6475 1880 HONG KONG http://www.samsung.com/hk (852) 3698 - 4698 http://www.samsung.com/hk_en/ INDIA 3030 8282 http://www.samsung.com...
Seite 65
MIDDLE EAST TURKEY 444 77 11 http://www.samsung.com U.A.E 800-SAMSUNG (726-7864) http://www.samsung.com AFRICA NIGERIA 0800 - SAMSUNG (726-7864) http://www.samsung.com SOUTH AFRICA 0860-SAMSUNG (726-7864) http://www.samsung.com Weitere Informationen...
Ordnungsgemäße Entsorgung – Nur in Europa Ordnungsgemäße Entsorgung dieses Geräts (Elektro- und Elektronikmüll) - Nur in Europa (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sam- melsystem) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z.
