Prije Stavljanja U Pogon; Rukovanje; Održavanje I Njegovanje - Scheppach 7906100715 Originalbetriebsanleitung

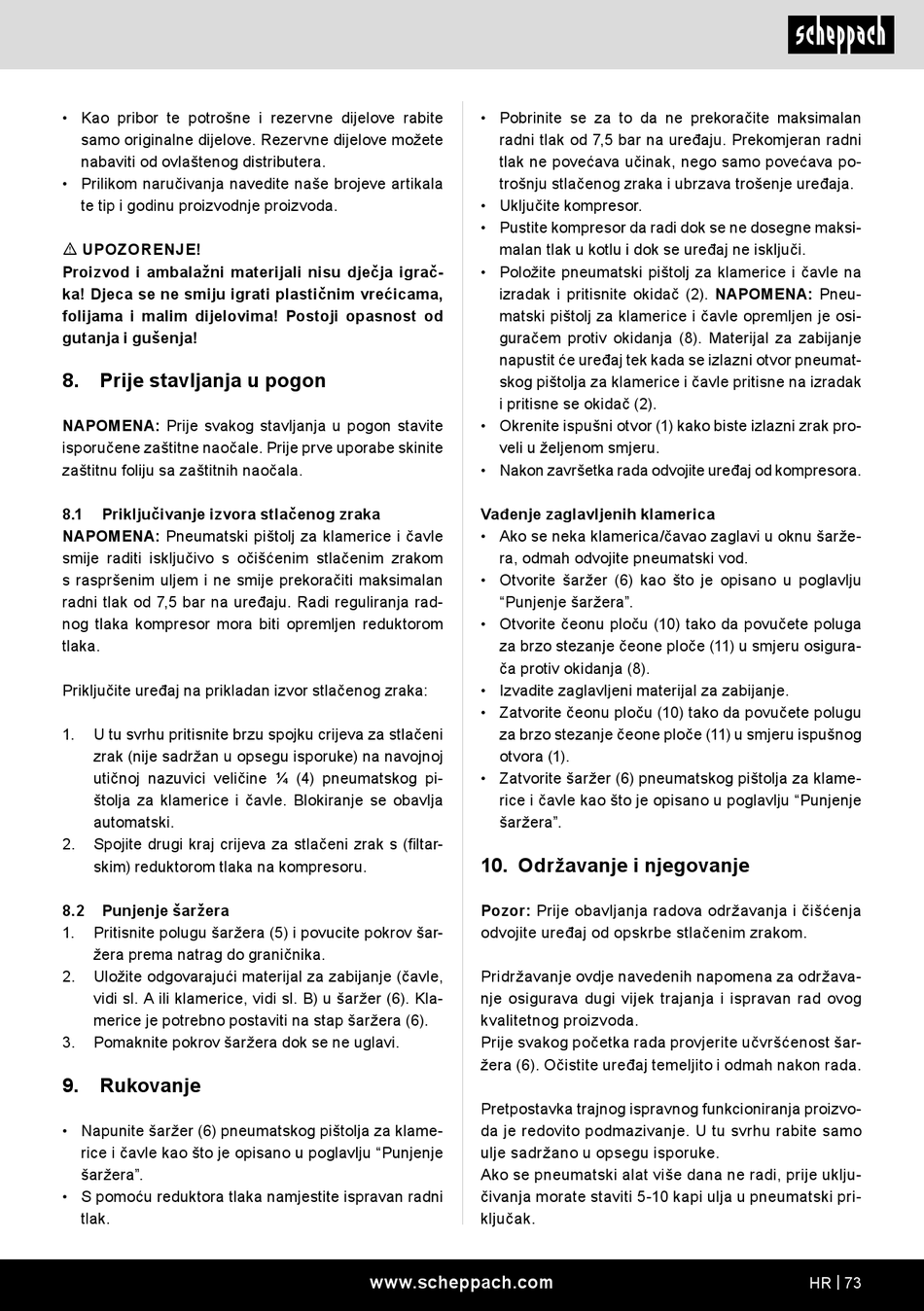

• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje proizvoda.
m UPOZORENJE!
Proizvod i ambalažni materijali nisu dječja igrač-
ka! Djeca se ne smiju igrati plastičnim vrećicama,
folijama i malim dijelovima! Postoji opasnost od
gutanja i gušenja!

8. Prije stavljanja u pogon

NAPOMENA: Prije svakog stavljanja u pogon stavite
isporučene zaštitne naočale. Prije prve uporabe skinite
zaštitnu foliju sa zaštitnih naočala.
8.1 Priključivanje izvora stlačenog zraka
NAPOMENA: Pneumatski pištolj za klamerice i čavle
smije raditi isključivo s očišćenim stlačenim zrakom
s raspršenim uljem i ne smije prekoračiti maksimalan
radni tlak od 7,5 bar na uređaju. Radi reguliranja rad-
nog tlaka kompresor mora biti opremljen reduktorom
tlaka.
Priključite uređaj na prikladan izvor stlačenog zraka:
1. U tu svrhu pritisnite brzu spojku crijeva za stlačeni
zrak (nije sadržan u opsegu isporuke) na navojnoj
utičnoj nazuvici veličine ¼ (4) pneumatskog pi-
štolja za klamerice i čavle. Blokiranje se obavlja
automatski.
2. Spojite drugi kraj crijeva za stlačeni zrak s (filtar-
skim) reduktorom tlaka na kompresoru.
8.2 Punjenje šaržera
1. Pritisnite polugu šaržera (5) i povucite pokrov šar-
žera prema natrag do graničnika.
2. Uložite odgovarajući materijal za zabijanje (čavle,
vidi sl. A ili klamerice, vidi sl. B) u šaržer (6). Kla-
merice je potrebno postaviti na stap šaržera (6).
3. Pomaknite pokrov šaržera dok se ne uglavi.
9.

Rukovanje

• Napunite šaržer (6) pneumatskog pištolja za klame-
rice i čavle kao što je opisano u poglavlju "Punjenje
šaržera".
• S pomoću reduktora tlaka namjestite ispravan radni
tlak.
• Pobrinite se za to da ne prekoračite maksimalan
radni tlak od 7,5 bar na uređaju. Prekomjeran radni
tlak ne povećava učinak, nego samo povećava po-
trošnju stlačenog zraka i ubrzava trošenje uređaja.
• Uključite kompresor.
• Pustite kompresor da radi dok se ne dosegne maksi-
malan tlak u kotlu i dok se uređaj ne isključi.
• Položite pneumatski pištolj za klamerice i čavle na
izradak i pritisnite okidač (2). NAPOMENA: Pneu-
matski pištolj za klamerice i čavle opremljen je osi-
guračem protiv okidanja (8). Materijal za zabijanje
napustit će uređaj tek kada se izlazni otvor pneumat-
skog pištolja za klamerice i čavle pritisne na izradak
i pritisne se okidač (2).
• Okrenite ispušni otvor (1) kako biste izlazni zrak pro-
veli u željenom smjeru.
• Nakon završetka rada odvojite uređaj od kompresora.
Vađenje zaglavljenih klamerica
• Ako se neka klamerica/čavao zaglavi u oknu šarže-
ra, odmah odvojite pneumatski vod.
• Otvorite šaržer (6) kao što je opisano u poglavlju
"Punjenje šaržera".
• Otvorite čeonu ploču (10) tako da povučete poluga
za brzo stezanje čeone ploče (11) u smjeru osigura-
ča protiv okidanja (8).
• Izvadite zaglavljeni materijal za zabijanje.
• Zatvorite čeonu ploču (10) tako da povučete polugu
za brzo stezanje čeone ploče (11) u smjeru ispušnog
otvora (1).
• Zatvorite šaržer (6) pneumatskog pištolja za klame-
rice i čavle kao što je opisano u poglavlju "Punjenje
šaržera".
10. Održavanje i njegovanje
Pozor: Prije obavljanja radova održavanja i čišćenja
odvojite uređaj od opskrbe stlačenim zrakom.
Pridržavanje ovdje navedenih napomena za održava-
nje osigurava dugi vijek trajanja i ispravan rad ovog
kvalitetnog proizvoda.
Prije svakog početka rada provjerite učvršćenost šar-
žera (6). Očistite uređaj temeljito i odmah nakon rada.
Pretpostavka trajnog ispravnog funkcioniranja proizvo-
da je redovito podmazivanje. U tu svrhu rabite samo
ulje sadržano u opsegu isporuke.
Ako se pneumatski alat više dana ne radi, prije uklju-
čivanja morate staviti 5-10 kapi ulja u pneumatski pri-
ključak.
www.scheppach.com HR | 73
