Givi BF98 Montageanleitung

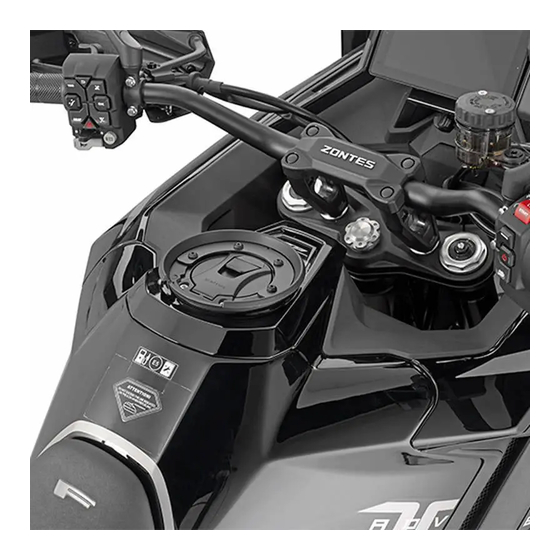

Flangia Specifica per borse Tanklock - Specific Carrier for Tanklock bags - Brides spécifiques pour Tanklock bagagerie
souple - Tankringen für tanklock Weichtaschen - Aro específico para bolsa Tanklock
N°
Flangia - Support
1
Brides - Tankringen
Vite - Screw - Vis - Schraube
2
Tornillo - Parafuso
Rondella - Washer
3
Rondelle - Scheibe
Arandela – Arruela
Distanziale - Spacer - Entretoise - Distanzstueck
4
Distanciador - Espaçador
Distanziale - Spacer - Entretoise - Distanzstueck
5
Distanciador - Espaçador
Particolari inclusi nella borsa tanklock
Components included in the tanklock bag
Pièces inclues dans la tanklock bag
6
Teile inkludiert in der tancklock tasche
Componente incluído na bolsa tanklock
Despieces Incluidos bolsa tanklock
Componenti Originali - Original Parts - Parties Originales
7
Original Bauteile - Componentes Originales - Componentes Originais
1 2
GL6265V
IT_Nel caso in cui sulle viti originali sia presente del frenafiletti, ripristinarlo durante il montaggio dell'accessorio.
DE_ Falls sich auf den Originalschrauben Schraubensicherungsklebstoff befand, sollte dieser auch bei der Montage des Zubehörs wieder
FR_ Si du frein filet est présent sur les vis d'origine, l'appliquer également lors du montage de l'accessoire
ES_ En caso de que el fijador de roscas se encuentre presente en los tornillos originales, colocarlo nuevamente en el montaje del accesorio
CHECK THE SCREW LENGTH HERE
©Copyright 31/07/2025LF-Rev00
BF98 - BF98K
Descrizione
Aro – Anel
3
Hole Ø5mm
M5x45mm
EN_ If there is threadlocker on the original screws, use threadlocker when mounting the accessory.
PT_ Se houver trava rosca nos parafusos originais, inserir novamente durante a montagem do acessório
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG - INSTRUCCIONES
Caratteristiche
-
TBEI M5x45
Foro Ø5mm
Ø7,5x8 Foro 5,2mm
Ø8x6 Foro 5,5mm
-
4 5
Hole Ø5,2mm / Hole Ø5,5mm /
External Ø7,5mm/ External Ø8mm/
H.8mm H.6mm
aufgetragen werden
3mm / 4mm
DE MONTAJE
Codice Quantità
GL6265V
545TBEI
5RON
C7,5L8F5,2T
C8L6F5,5T
-
1
4
4
2
2
-
mm
1/2
