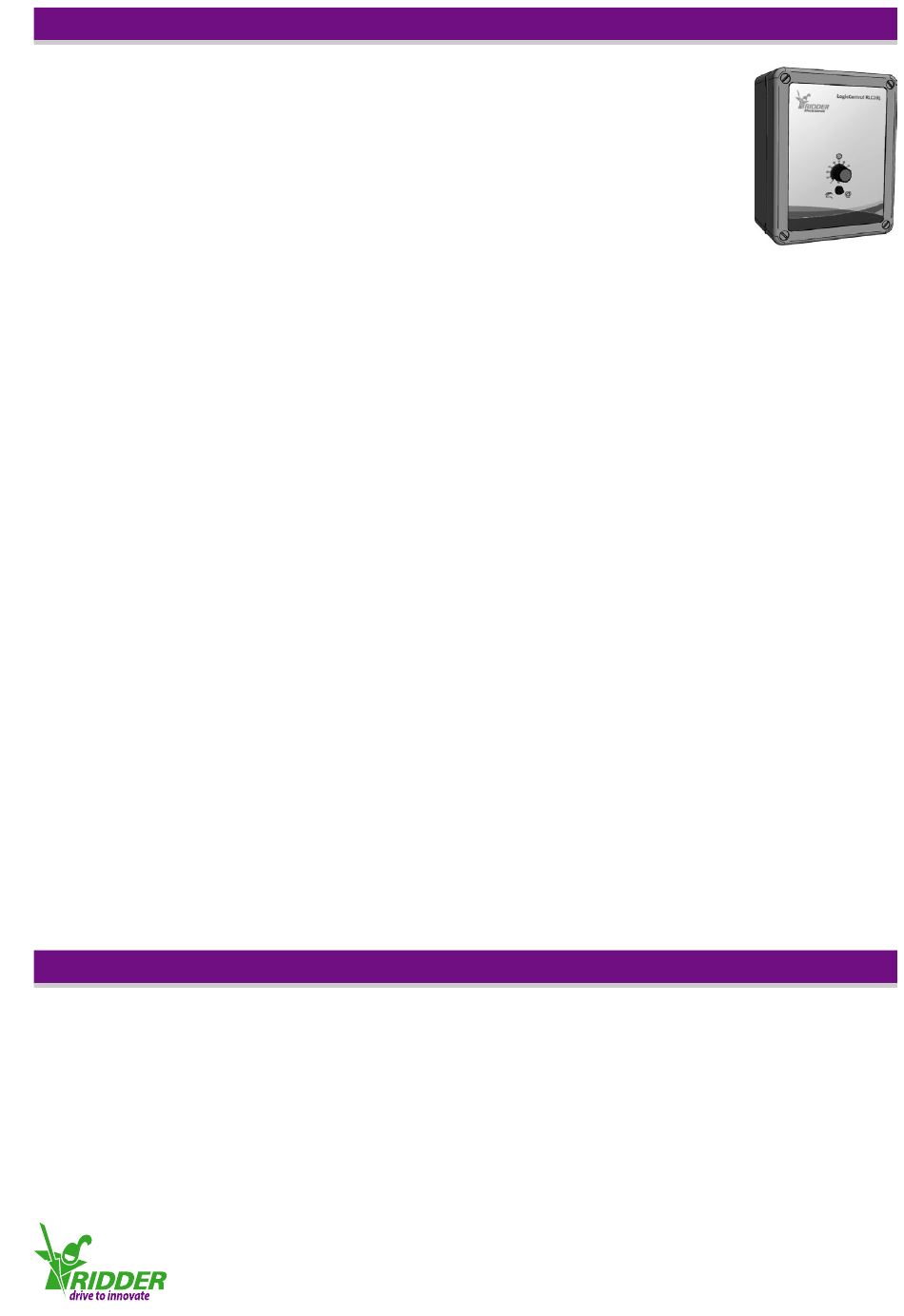

2.1 Beschreibung RLC100

Bei der Ridder LogicControl RLC100 handelt es sich um eine Motorsteuerung
für Ridder LogicDrive RLD80- und RLD200-Antriebe. Die LogicControl RLC100
leitet das Steuersignal eines Klimareglers zum Positionieren von u. a.
Lufteinlassventilen und Lüftungsgardinen in Ställen an einen LogicDrive-Antrieb
weiter. Die Komponenten der RLC100 sind in einem Kunststoffgehäuse mit
Schutzart IP54 untergebracht.
Die RLC100-Motorsteuerung wird mit einer einphasigen Spannung von 115 V oder
230 V (50/60 Hz) versorgt. Das Speisemodul der RLC100 wandelt diese Spannung in eine stabile
24 V DC-Spannung zur Speisung eines Ridder LogicDrive-Antriebs um. Die RLC100 ist in zwei
Ausführungen erhältlich: RLC101 für die Ansteuerung eines RLD80- oder RLD200-Antriebs und
RLC102 für die getrennte Ansteuerung zweier RLD80-Antriebe. Die RLC100-Steuerung ist gegen
Überlast, Überspannung und Übertemperatur geschützt.
Damit ein LogicDrive bei einem Spannungsausfall in eine Notposition gefahren werden kann, muss
die RLC100 an ein Ridder LogicPower RLP200-Notstromaggregat angeschlossen sein. Bei einem
Spannungsausfall wird das RLP200 dann als Spannungsquelle für die RLC100-Steuerung und den/
die LogicDrive-Antrieb(e) aktiviert. Über die RLC100 wird der Antrieb bei einem Spannungsausfall in
eine definierte Notposition gefahren: offen, geschlossen, Position gemäß RLC100-Drehknopf oder
eingelernte Notposition des LogicDrive-Antriebs. Dabei öffnet sich der Alarmkontakt der RLC100.
Die RLC100 kann von einem Klimaregler aus mit einem 0–10 V DC-Steuersignal angesteuert werden.
Dieses Steuersignal wird von der RLC100 im Automatikmodus direkt an einen LogicDrive-Antrieb
weitergeleitet. An der RLC100 kann der Mindestwert für das Steuersignal eingestellt werden: 0 V DC,
1 V DC oder 2 V DC. Der Höchstwert ist in jedem Fall 10 V DC. Bei Einstellung eines Mindestwerts von
1 V DC oder höher für die Steuerspannung wird ein definiertes Steuersignal unterhalb dieses Wertes
als Wegfall des Steuersignals ausgelegt. In diesem Fall meldet die RLC100 mittels eines LED-Codes
und über den Alarmkontakt eine Alarmsituation.
Mit dem Drehknopf der RLC100-Steuerung kann ein LogicDrive-Antrieb auch manuell angesteuert
werden. Der Bereich des Drehknopfs liegt in diesem Fall zwischen dem minimalen und dem
maximalen definierten Steuersignal. Anhand des LED-Codes der LogicControl RLC100 lässt sich der
Status der Steuerung jederzeit erkennen.
Zum Anschluss der Verkabelung ist die RLC100 mit Klemmenleisten und Kabelverschraubungen
ausgestattet.

2.2 Anwendung RLC100

LogicDrive RLC100-Steuerungen werden in Viehställen und Erntelagern zur Ansteuerung von Ridder
LogicDrive RLD80- und RLD200-Antrieben eingesetzt. Für andere (abweichende) Anwendungen ist
die Zustimmung von Ridder Drive Systems erforderlich.
Darüber hinaus gelten für den Einsatz der LogicControl RLC100 die folgenden Bedingungen:
● An der RLC100 dürfen keinen baulichen Anpassungen oder Veränderungen vorgenommen
werden.
● Die anwendbaren Vorschriften und Richtlinien (z. B. CE) müssen befolgt werden.
