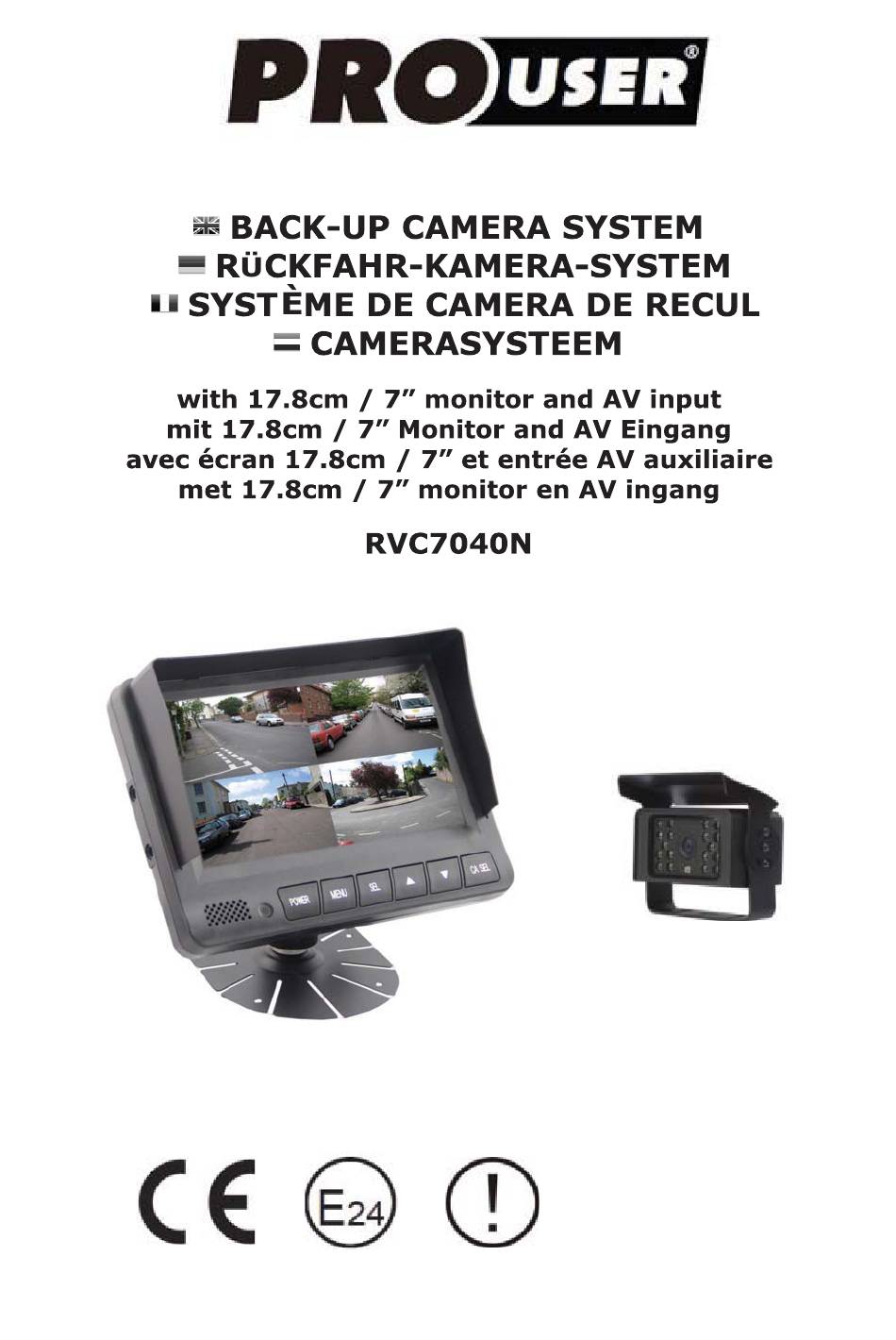

- Seite 1 — RÜCKFAHR-KAMERA-SYSTEM SYSTÉME DE CAMERA DE RECUL CAMERASYSTEEM with 17.8cm / 7" monitor and AV input 17.8cm / 7" Monitor and AV Eingang avec écran 17.8cm / 7" et entrée AV auxiliaire 17.8cm / 7" monitor en AV ingang RVC7040N...
- Seite 2 INTRODUCTION The Pro-User RVC7040N is a member of the family of advanced car back-up systems manufactured by Pro User. The Pro-User Back-up Camera and Monitor, when used as described, will improve your ability to see behind your car, camper, trailer,...
- Seite 3 INSTALLATION These instructions do not apply to all vehicles. They are only meant as a general guide to the number of different makes & models. For vehicle specific questions contact your vehicle's manufacturer. Camera installation There are many ways to mount the camera.
- Seite 4 The RVC7040N can be fixed in your vehicle on your dashboard or upside down on the roof with dashboard stand. On dashboard roof Dashboard Before...
- Seite 5 roof Before mounting the monitor, clean the roof surface well. Position the stand to the roof surface which suits your requirement. Stick the double-side tape foam at the bottom of the stand. Alternatively screw in the screws into roof. Fix the stand to the roof...
- Seite 6 OPERATION There 6 control buttons available users to have their controls: Power button Menu button button Up / A button Down / v button Camera Select button POWER button After power supply, the monitor will be switch on automatically. Press Power button hold 2 second to switch off the screen.
- Seite 7 Menu 4 Picture view, Snapshot, Delete All, Menu 3 Time Setting Format, Copy. All those functions are only available with version Remark: In menu2, Mirror means the function for camera to choose MIRROR image or not. Front left to right, it refers to LEFT camera, RIGHT camera, FRONT camera,...
- Seite 8 Testing Please make sure all parts are connected correctly according to the wiring diagram. Check the system in non-reversing status Turn on ACC, the green light turns The screen shows the pictures, if the four camera connected well. Otherwise, screen keeps black or quad screen without any display.
- Seite 9 TECHNICAL SPECIFICATIONS Camera O eratin Volta 9-16V Current consumption Up to four cameras AV input the camera power controlled by the monitor, providing current of 250 mA with 12V; the monitor has a protection function against camera short circuit e sensor PC1030 1/4 COLOR CMOS / PAL s stem...
-
Seite 10: Einleitung
EINLEITUNG Der Artikel Pro-User RVC7040N gehört zur Familie der hochwertigen Auto-Rückfahr- Kamera-Systeme der Firma Pro-User. Die Pro-User Rückfahr-Kamera mit Monitor ermöglicht es Ihnen bei ordnungsgemäßer Bedienung, hinter Ihr Auto, Ihren Anhänger, Ihren Mini-Van, Ihren LKW Oder Ihren Traktor zu sehen Umfeld zu beobachten. - Seite 11 MONTAGE Diese Bedienungsanleitung ist nicht für alle Fahrzeuge anzuwenden. Sie ist ein genereller Leitfaden für die meisten Fahrzeuge. Bei fahrzeugspezifischen Fragen wenden Sie sich bitte an Ihren Fahrzeughersteller. Montaqe Kamera Es gibt verschiedene Möglichkeiten, die Kamera an der Rückseite Ihres Fahrzeuges zu befestigen.
- Seite 12 orten. Ggf. suchen Sie hierzu Ihr Autohaus Oder die Kfz-Werkstatt Ihres Vertrauens auf. An der Kontaktdose Rückfahrscheinwerfers sind zwei Drähte befestigt. Meistens ist der negative Draht schwarz und der positive farbig. Wenn Sie unsicher Sind, können Sie mit einem 12/24 Multimeter (im Fachhandel erhältlich)
- Seite 13 Befestigung des Monitors gefunden haben, vergewissern Sie sich, dass Sie während Fahrt stets freie Sicht haben. Das RVC7040N kann auf Ihrem Armaturenbrett Oder kopfüber an dem Dachhimmel dem Standfuß wie folgt installiert werden. Armaturenbrett Dachhimmel A. Befestigung auf dem Armaturenbrett...
-
Seite 14: Bedienung
BEDIENUNG Am Monitor finden Sie 6 Kontrollschalter zur Bedienung des Systems: O "Power" Schalter @ "Menu" Schalter @ "SEL" (Select) Schalter @ "Hoch / A" Schalter O "Runter / v " Schalter @ "CA SEL" (Camera Select) Schalter POWER Schalter Nach Einschalten der Zündung schaltet... - Seite 15 MENU 2 - Bildeinstellungen Verändern Sie hier bitte die Einstellungen für Helligkeit (Brightness), Farbton (Chroma), Kontrast (Contrast), Lautstärke (Volume) und Spiegelfunktion (Mirror). Bei der Spiegelfunktion besteht die Möglichkeit das Bild der einzelnen Kameras spiegeln. Die Reihenfolge ist: Linke Kamera, rechte Kamera, vordere Kamera...
- Seite 16 & V Schalter 1. Bei der Betrachtung eines einzelnen Kamerabildes bewirkt das Drücken von "A"" V" die Veränderung der Lautstärke. 2. 1m Modus "Menu" wählen Sie mit A V das gewünschte Untermenü aus bzw. verändern Parameter. 3. Bei der Verwendung mehrere Kameras bewirkt...
-
Seite 17: Spezifikation
Gerät beschädigt wurde, wenn Bedienungsfehler vorliegen Oder bei unfachmännischer Reparatur durch nicht autorisierte Personen. Bei anerkannter Garantie Wird Pro User das Gerät reparieren Oder Ersatz leisten. Pro User ist nicht verantwortlich zu machen für Folgeschäden Oder sonstige Unannehmlichkeiten. - Seite 18 Artikelbezeichnung: Back-Up-Camera-System Article description: Rückfahrkamerasystem Artikelnummer: 20126 Article number: RVC7040N Type: Firmenanschrift: Pro-User Europe GmbH, Seestrasse 19, 83253 Rimsting, Germany Company address: Einschlägige EG-Richtlinien I governingEU-directives / directives CE concernées: 1. Elektromagnetische Verträglichkeit...
