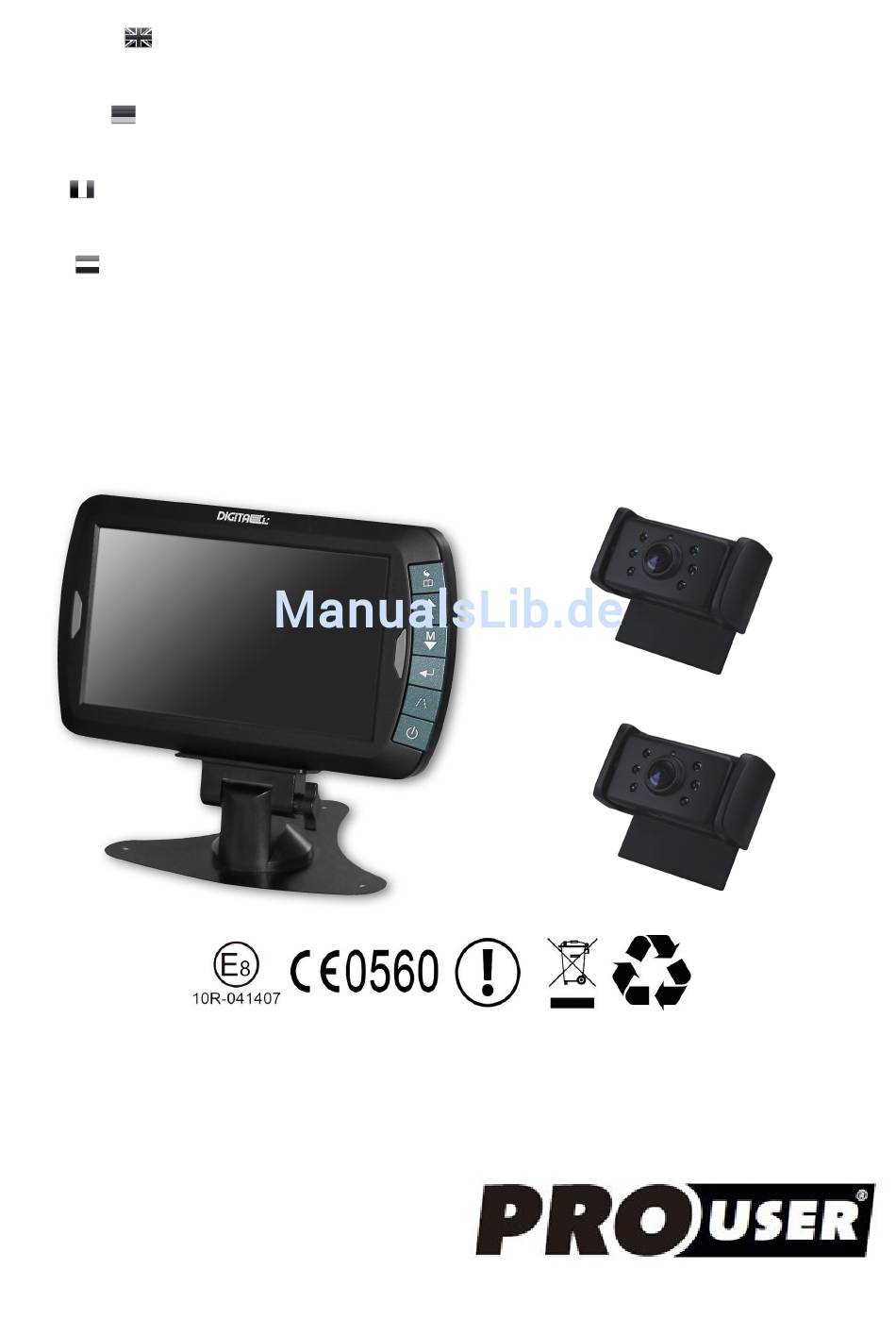

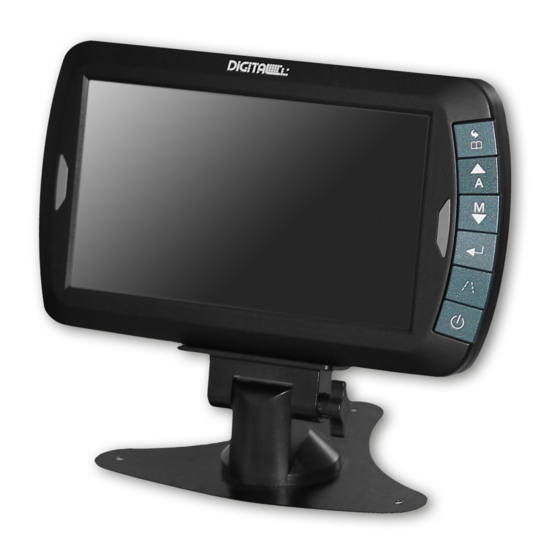

- Seite 1 17,8cm / 7” Monitor avec écran 17,8cm / 7” met 17,8cm / 7” monitor DRC7010 * Optional: Extendable with second camera / Erweiterbar um eine zweite Kamera / Uitbreidbaar met tweede camera / Extensible a deux cameras. Model: DRC-CAM Article Number 20128...
-
Seite 13: Wichtige Sicherheitshinweise
EINLEITUNG Das Pro-User DRC7010 gehört zur Familie der zukunftsweisenden Auto-RückfahrKamera- Systeme Firma Pro-User International Ltd. digitale kabellose Pro-User Rückfahrkamera mit Monitor ermöglicht es Ihnen, hinter Ihr Auto, Wohnmobil, oder Anhänger sehen. Permanente Qualitätskontrolle stellt sicher, dass hochwertiges Produkt erhalten, dass Ihnen hohe Zuverlässigkeit und Funktionalität bietet. -
Seite 14: Montage
MONTAGE Aufgrund der Vielzahl an Fahrzeugtypen bitten wir Sie die nachfolgende Montageanleitung lediglich als generellen Leitfaden anzusehen. Bei fahrzeug- spezifischen Fragen wenden Sie sich bitte an Ihren Fahrzeughersteller. Montage der Kamera Die Kamera ist vertikal schwenkbar, um den Bildausschnitt gegebenenfalls anpassen zu können. - Seite 15 3. Befestigen Sie nun Ihr Nummernschild wieder auf dem Nummernschildhalter. 4. Suchen Sie nun eine Möglichkeit, das Anschlußkabel der Kamera durch die Karosserie Ihres Autos zur Stromzuleitung des Rückfahrlichtes zu führen. 5. Einige Fahrzeuge haben in der Nähe des Kennzeichens eine Kabeldurchführung, durch welche Sie das Kabel durchziehen können.
- Seite 16 Wählen Sie den Installationsort Ihres Monitors so aus, dass während der Fahrt die Sicht nicht behindert wird Der Monitor des DRC7010 kann auf verschiedene Weise installiert werden: Er kann z.B. mittels Standfuß auf Ihrem Armaturenbrett befestigt werden (Variante A) oder auch mit Hilfe der beiliegenden Montagebänder an der Sonnenblende oder an einer Kopfstütze...
- Seite 17 2. Positionieren Sie Standfuß an der gewünschten Position 3. Drücken Sie die Klebeflächen fest aufeinander 4. Schieben Sie den Monitor auf die Standfußhalterung 5. Richten Sie den Bildschirm auf die von Ihnen gewünschte Position aus und fixieren Sie die Position 6.
-
Seite 19: Bedienung
BEDIENUNG Hinweis: Bitte koppeln Sie die Kamera mit dem Monitor vor der ersten Verwendung wie unten beschrieben. Die Monitoreinheit kann mit bis zu 2 Kameras verbunden werden. Benutzen Sie die Pfeiltasten, um zwischen den angeschlossenen Kameras zu wechslen bzw. um einen geteilten Bildschirm mit beiden Kamerabildern anzuzeigen. Menü... - Seite 20 MENÜ Drücken Sie die Menü-Taste, um das Hauptmenü aufzurufen. PAIRING Menü (Kopplung der Kameras) Im PAIRING-Menü können Sie die Ankopplung von bis zu 2 Kameras vornehmen: Wählen Sie CAM1 oder CAM2 mit den Pfeiltasten aus und bestätigen Sie mit der OK-Taste, um mit der Kopplung zu beginnen.
- Seite 21 Die Kopplung war erfolgreich. Zurück im PAIRING Menü erscheint nun ein Symbol neben der erfolgreich gekoppelten Kamera CAM1. Die Kamera wird ab sofort automatisch beim Einschalten des Geräts gekoppelt. Falls Ihr Lieferumfang eine zweite Kamera beinhaltet, können Sie nun analog die Schritte zur Ankopplung für CAM2 durchführen.
- Seite 22 SETUP Menü Wählen Sie hier das gewünschte Untermenü. Die jeweilige Funktionsbeschreibung der Untermenüs finden Sie im Folgendem. SETUP-AUTO DISPLAY In diesem Untermenü können Sie festlegen welches der Kamerabilder automatisch angezeigt werden soll, wenn Sie den Rückwärtsgang einlegen. Die Einstellung CAM1 bzw. CAM2 zeigt das Kamerabild der entsprechenden Kameras, während die Einstellung SPLIT einen geteilten Bildschirm mit den Bildern beider Kameras zeigt (nur sofern auch beide Kamerasignale empfangen werden können, ansonsten wird nur das jeweils verfügbare...
- Seite 23 SETUP-VERSION Zeigt die Software-Version des Monitors an. WICHTIG: Wenn Sie im Menüpunkt VERSION die Pfeil-nach-oben-Taste für eine Dauer von 5 Sekunden drücken, werden alle Kamera-Kopplungen aufgehoben. PICTURE Menü In diesem Menü können Sie, getrennt für jede Kamera, Einstellungen zur Helligkeit (BRIGHTNESS), Kontrast (CONTRAST) und FARBE (COLOR) vornehmen: Wählen Sie zuerst die gewünschte Kamera und dann die gewünschte Einstellung aus.
-
Seite 24: Technische Spezifikation
Entsorgungsstellen oder fragen Sie Ihren Fachhändler. GARANTIE Pro User gewährt eine Garantie von 2 Jahren ab Kaufdatum. Die Garantie ist nicht übertragbar. Garantie wird gewährt auf Verarbeitungsmängel und Materialschäden. In Garantiefällen senden Sie bitte das Gerät mit dem Kaufbeleg an Ihren Händler oder an einen autorisierten Pro User Vertreter. - Seite 49 Digital Wireless Backup Camera System Article description: Digitales Kabelloses Rückfahrkamerasystem Artikelnummer: 20132 Article number: Type: DRC7010 Firmenanschrift: Pro-User Europe GmbH, Seestrasse 19, 83253 Rimsting, Germany Company address: Einschlägige EG-Richtlinien / governing EU-directives / directives CE concernées: 1. Elektromagnetische Verträglichkeit (EMV) 2.
