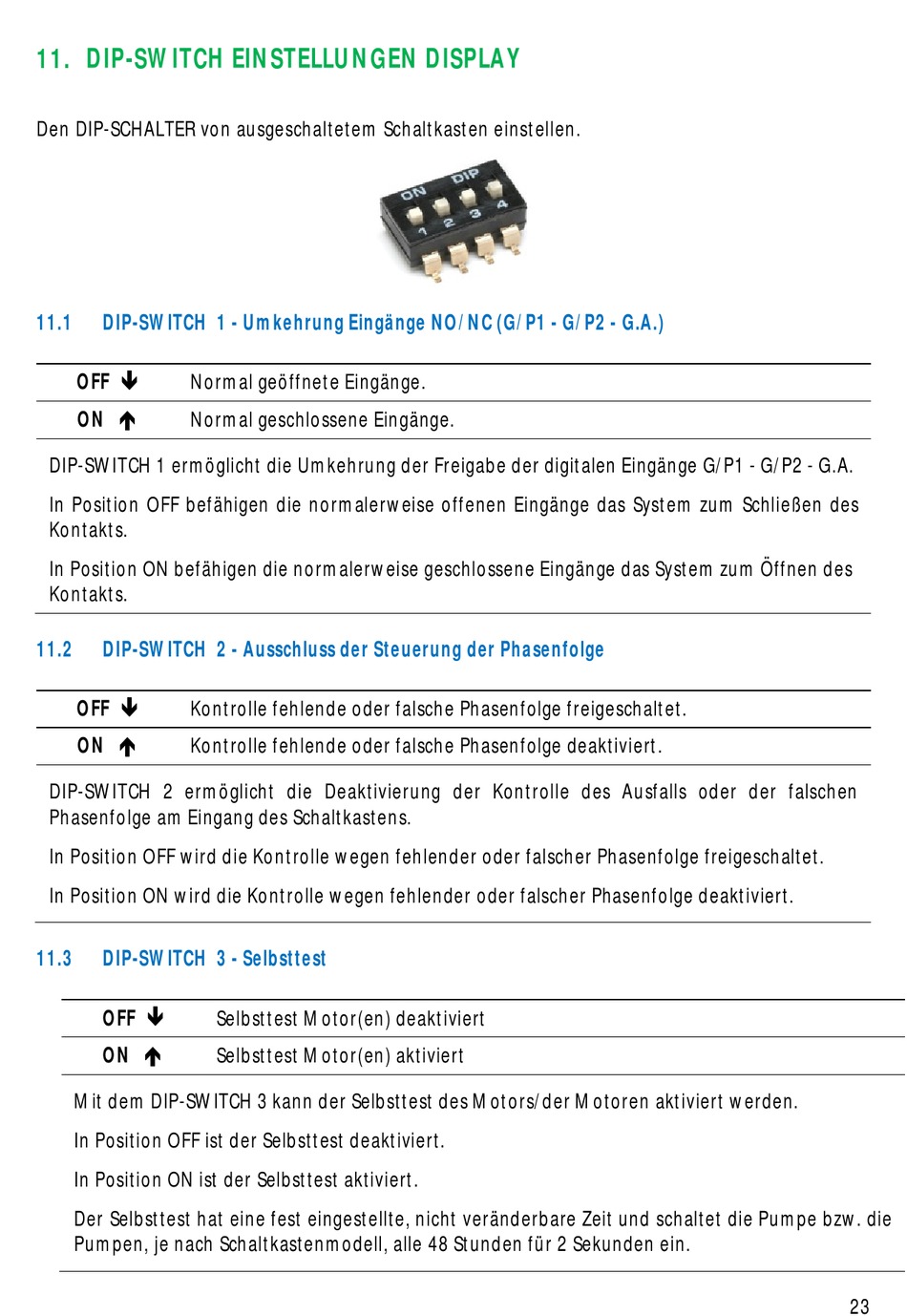

11. DIP-SWITCH EINSTELLUNGEN DISPLAY
Den DIP-SCHALTER von ausgeschaltetem Schaltkasten einstellen.
11.1
DIP-SWITCH 1 - Umkehrung Eingänge NO/NC (G/P1 - G/P2 - G.A.)
OFF
Normal geöffnete Eingänge.
ON
Normal geschlossene Eingänge.
DIP-SWITCH 1 ermöglicht die Umkehrung der Freigabe der digitalen Eingänge G/P1 - G/P2 - G.A.
In Position OFF befähigen die normalerweise offenen Eingänge das System zum Schließen des
Kontakts.
In Position ON befähigen die normalerweise geschlossene Eingänge das System zum Öffnen des
Kontakts.
11.2
DIP-SWITCH 2 - Ausschluss der Steuerung der Phasenfolge
OFF
Kontrolle fehlende oder falsche Phasenfolge freigeschaltet.
ON
Kontrolle fehlende oder falsche Phasenfolge deaktiviert.
DIP-SWITCH 2 ermöglicht die Deaktivierung der Kontrolle des Ausfalls oder der falschen
Phasenfolge am Eingang des Schaltkastens.
In Position OFF wird die Kontrolle wegen fehlender oder falscher Phasenfolge freigeschaltet.
In Position ON wird die Kontrolle wegen fehlender oder falscher Phasenfolge deaktiviert.
11.3
DIP-SWITCH 3 - Selbsttest
OFF
ON
Mit dem DIP-SWITCH 3 kann der Selbsttest des Motors/der Motoren aktiviert werden.
In Position OFF ist der Selbsttest deaktiviert.
In Position ON ist der Selbsttest aktiviert.
Der Selbsttest hat eine fest eingestellte, nicht veränderbare Zeit und schaltet die Pumpe bzw. die
Pumpen, je nach Schaltkastenmodell, alle 48 Stunden für 2 Sekunden ein.
Selbsttest Motor(en) deaktiviert
Selbsttest Motor(en) aktiviert
23
