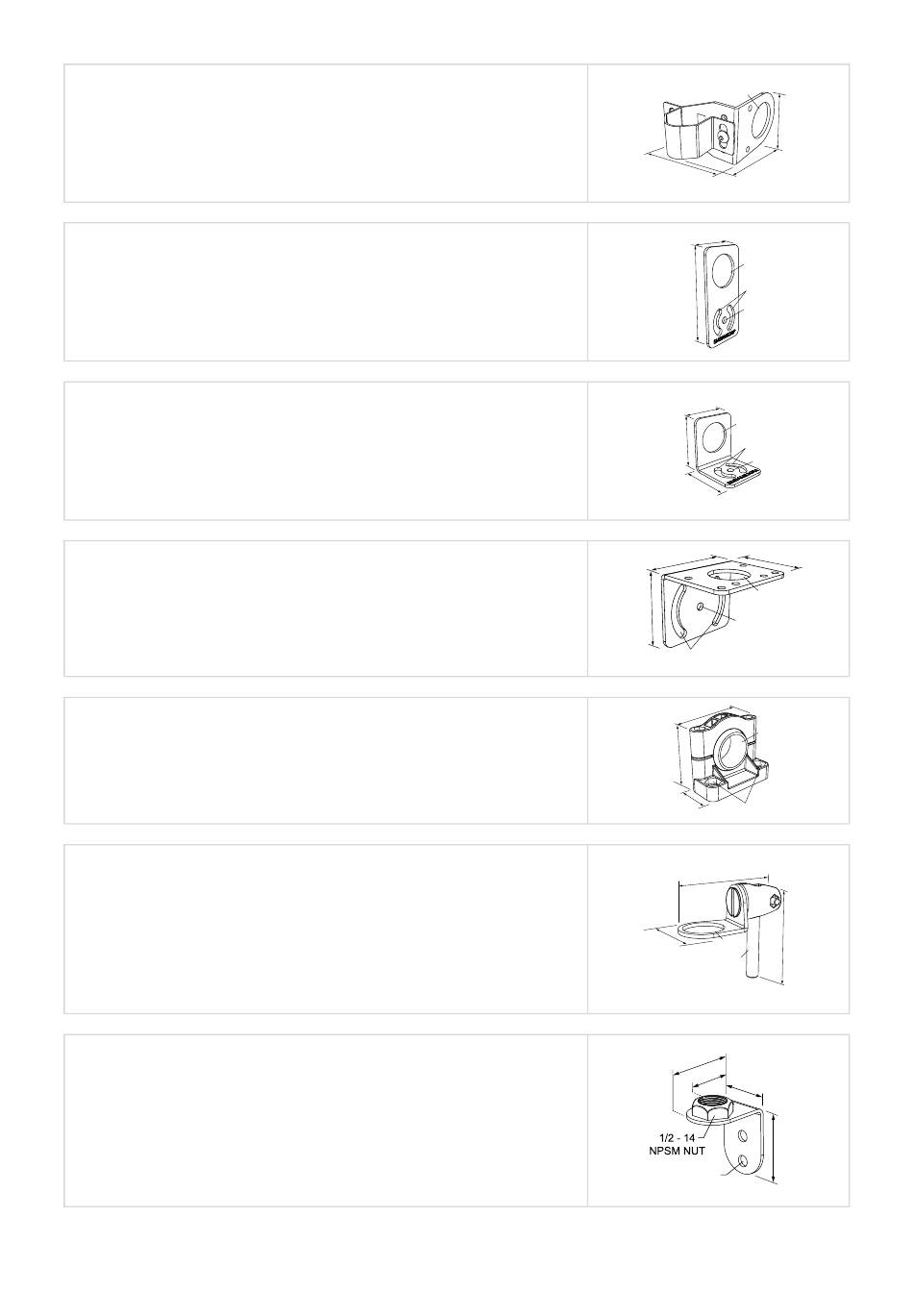

Zubehör
SMB30RAVK
• V-Klemme, gerader Montagewinkel und Befestigungsteile zur Sensormontage
an Rohren oder Strangpresserzeugnissen
• Klemme für Rohrleitungen mit 28 mm Durchmesser oder quadratische 1-Zoll-
Strangpresserzeugnisse
• 30-mm-Bohrung zur Sensormontage
Lochgröße: A = ø 30,5
SMBAMS30P
• Flacher Montagewinkel der Bauform SMBAMS
• 30-mm-Bohrung zur Sensormontage
• Gelenkschlitze für 90°+-Drehung
• Edelstahl, Blechdicke 2,6 mm (12 ga), Güte 300er-Reihe
Lochmittenabstand: A = 26,0, A zu B = 13,0
Lochgröße: A = 26,8 × 7,0, B = ø 6,5, C = ø 31,0
SMBAMS30RA
• Abgewinkelter Montagewinkel der Bauform SMBAMS
• 30-mm-Bohrung zur Sensormontage
• Gelenkschlitze für 90°+-Drehung
• Kaltgewalzter Stahl, Blechdicke 12 Gauge (2,6 mm)
Lochmittenabstand: A = 26,0, A zu B = 13,0
Lochgröße: A = 26,8 × 7,0, B = ø 6,5, C = ø 31,0
SMB30MM
• 12-Gauge-Montagewinkel aus Edelstahl (Blechdicke 2,6 mm) mit
bogenförmigen Montageschlitzen zur flexiblen Ausrichtung
• Bohrlöcher für M6-Befestigungsteile
• Montagebohrung für 30-mm-Sensor
Lochmittenabstand: A = 51, A zu B = 25,4
Lochgröße: A = 42,6 × 7, B = ø 6,4, C = ø 30,1
SMB30SC
• Drehwinkel mit 30-mm-Montagebohrung für Sensor
• Schwarzes, verstärktes Thermoplast-Polyester
• Halterung und Drehgelenk-Kleinteile aus Edelstahl liegen bei
Lochmittenabstand: A = ø 50,8
Lochgröße: A = ø 7,0, B = ø 30,0
SMB30FA
• Drehwinkel mit Kipp- und Schwenkbewegung zur präzisen Einstellung
• Montagebohrung für 30-mm-Sensor
• Edelstahl, Blechdicke 2,6 mm (12 ga), Güte 304
• Einfache Sensormontage auf T-Schlitz von stranggepressten Schienen
• Schraubengrößen in metrischen Maßen und in Zoll erhältlich
Schraubengewinde: SMB30FA, A= 3/8 – 16 × 2 Zoll; SMB30FAM10, A= M10 –1,5 ×
50
Lochgröße: B = ø 30,1
LMBE12RA35
• Direktmontage des Abstandsrohrs, mit gängigem Montagewinkeltyp
• Verzinkter Stahl
• 1/2-14 NPSM-Mutter
• Montageabstand von der Wand bis zur Mitte der 1/2-14 NPSM-Mutter beträgt
35 mm
Lochmittenabstand: 20
05-Aug.-25 © Banner Engineering Corp. Alle Rechte
vorbehalten. www.bannerengineering.com
K50 Pro Berührungstaster mit Modbus® – Produkthandbuch
57
45
93
45
53
48
70
57
A
67
58
29
36.3
55
35
2X Ø9
A
46
90
C
A
B
C
A
B
57
C
B
B
A
83.2
68.9
B
A
38.25
57
