K50 Pro Berührungstaster Mit Modbus® – Produkthandbuch
Chapter Contents

6.1 Anschlussleitungen ............................................................................................................................................................................... 44

6.2 Montagewinkel ..................................................................................................................................................................................... 44

6.3 Spritzdruckabdeckung........................................................................................................................................................................... 46
6.4 Erhöhtes Montagesystem...................................................................................................................................................................... 46
Kapitel 6

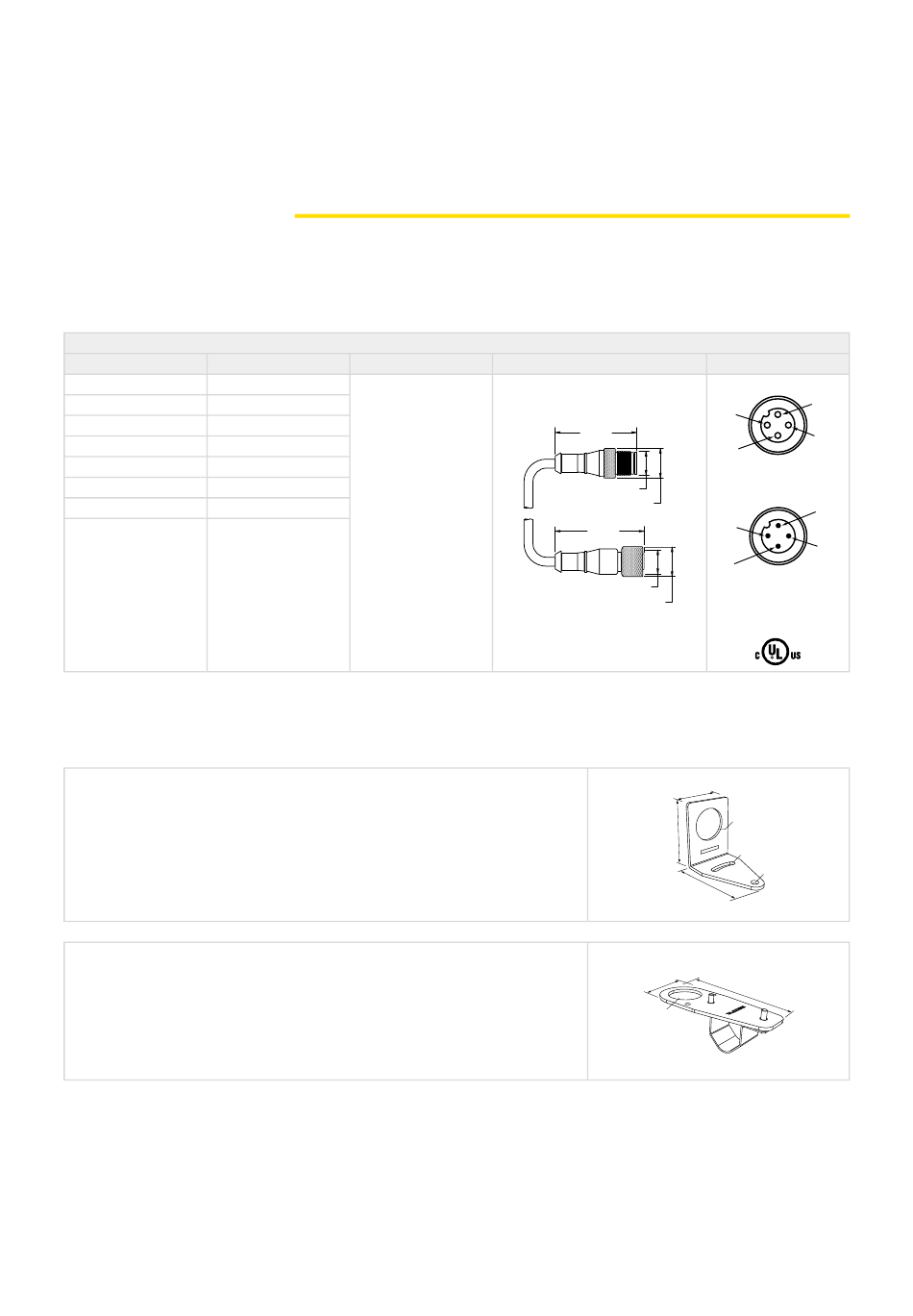

6.1 Anschlussleitungen
Typ
MQDEC-401SS 0,31 m (1 ft)
MQDEC-403SS 0,91 m (2,99 ft)
MQDEC-406SS 1,83 m (6 ft)
MQDEC-412SS 3,66 m (12 ft)
MQDEC-415SS 4,58 m (15 ft)
MQDEC-420SS 6,10 m (20 ft)
MQDEC-430SS 9,14 m (30,2 ft)
MQDEC-450SS 15,2 m (49,9 ft)
6.2 Montagewinkel
SMB30A
• Abgewinkelter Montagewinkel mit bogenförmigem Montageschlitz zur flexiblen
Ausrichtung
• Bohrlöcher für M6-Befestigungsteile
• Montagebohrung für 30-mm-Sensor
• Edelstahl, Blechdicke 2,6 mm (12 ga)
Lochmittenabstand: A zu B = 40
Lochgröße: A = ø 6,3, B = 27,1 x 6,3, C = ø 30,5
SMB30FVK
• V-Klemme, flacher Montagewinkel und Befestigungsteile zur Montage an
Rohren oder Verlängerungen
• Klemme für Rohrleitungen mit 28 mm Durchmesser oder quadratische 1-Zoll-
Strangpresserzeugnisse
• 30-mm-Bohrung zur Sensormontage
Lochgröße: A = ø 31
05-Aug.-25
Zubehör
4-polige M12-Anschlussleitungen – beidseitig vorkonfektioniert (Buchse an Stecker)
Länge Ausführung
Gerader Stecker/gerade
Buchse
© Banner Engineering Corp. Alle Rechte
vorbehalten. www.bannerengineering.com
Abmessungen Steckerbelegung
Buchse
1
40 Typ.
[1.58"]
4
M12 x 1
Stecker
ø 14.5 [0.57"]
44 Typ. 2
[1.73"]
3
1 = Braun
M12 x 1
2 = Weiß
ø 14.5 [0.57"]
3 = Blau
4 = Schwarz
45
61
69
46
A
2
3
1
4
C
B
A
118
