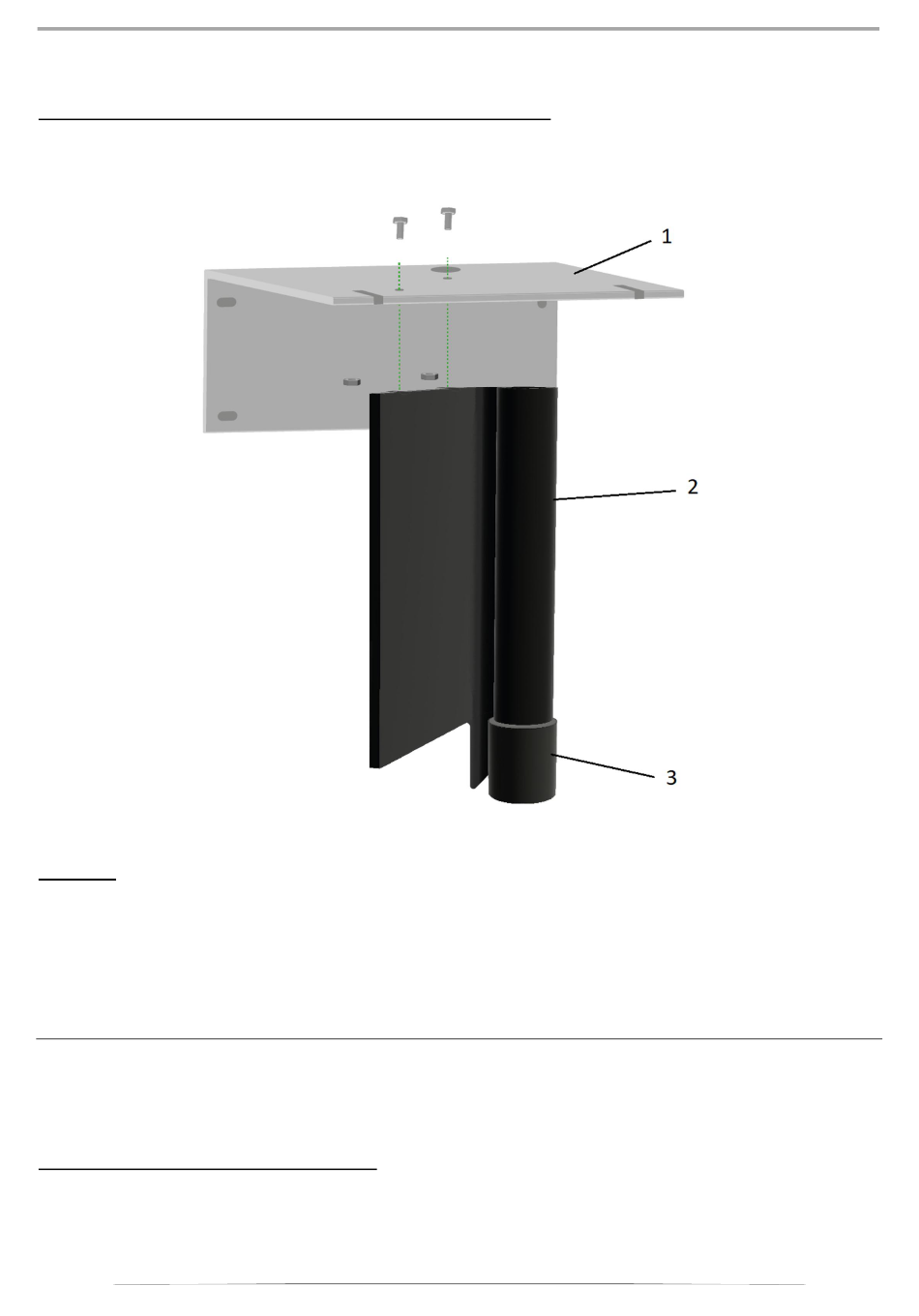

Einzelansicht Wandhalterung mit Trommelgeschossfang

Legende

1 Wandwinkel
2 Prallblech
3 Sammelbehälter

Montage Trommelgeschossfang

Aus versandtechnischen Gründen wird der Trommelgeschossfang in Einzelteilen geliefert. Für den
Zusammenbau benötigen Sie zwei Ring- oder Gabelschlüssel Größe 10.

Prallblech an Wandwinkel befestigen

Legen Sie die Wandhalterung (1) mit der kurzen Seite auf eine feste Unterlage. Befestigen Sie das Prallblech
(2) mit den Sechskantschrauben (3) und Sicherungsmuttern (4) in den dafür vorgesehenen Langlöchern (5)
an der langen Seite des Winkels so, dass die seitliche Schnecke und die Halterung für den Sammelbehälter
