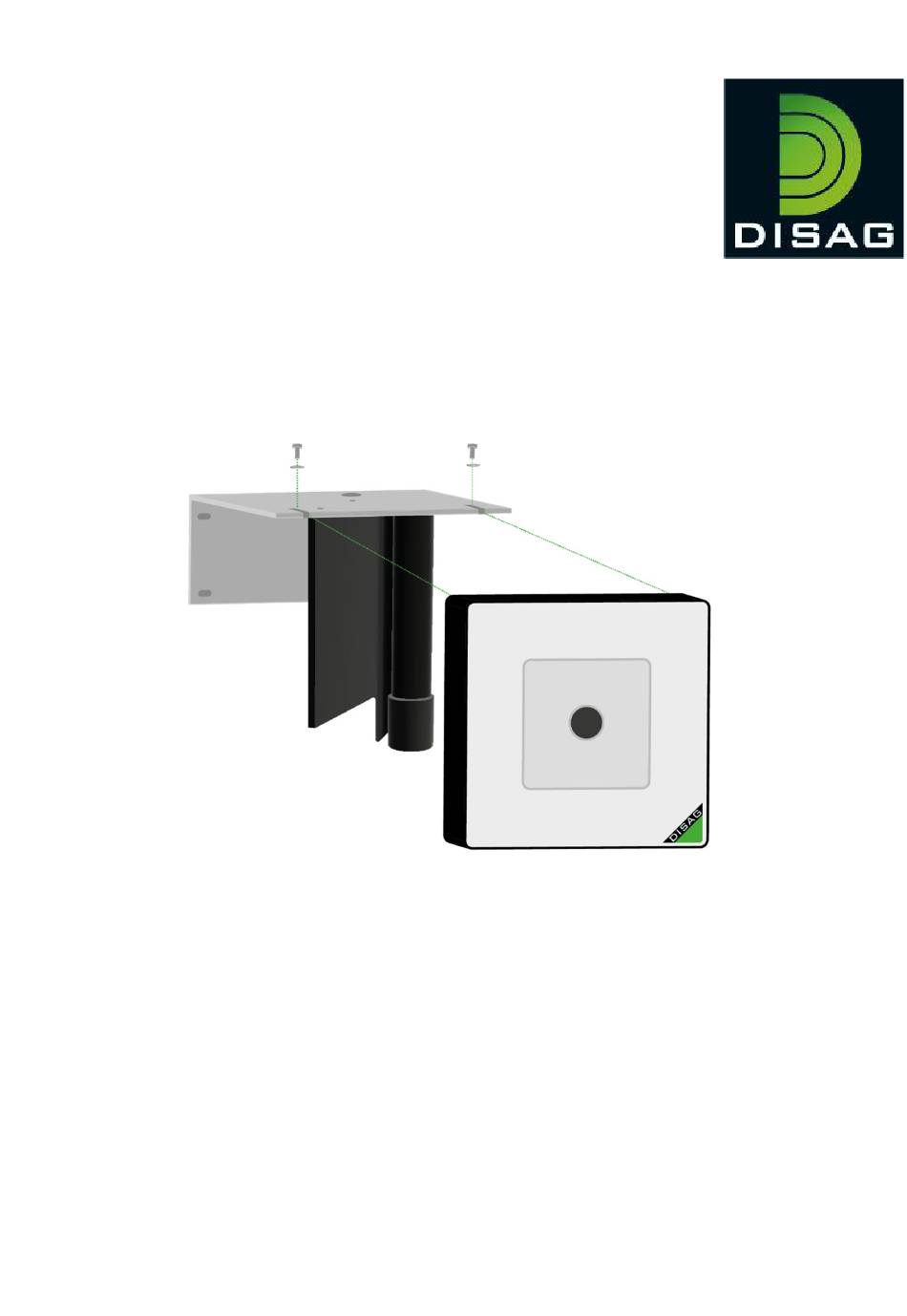

- Seite 1 Bedienungsanleitung OpticScore Trommelgeschossfang 18. November 2024...
-
Seite 2: Inhaltsverzeichnis
Montage Trommelgeschossfang........................8 Prallblech an Wandwinkel befestigen ......................8 Schallabsorberplatte aufkleben ........................9 Wandmontage ..............................11 Scheibenhöhe ............................... 11 Scheibenentfernung ............................. 11 Befestigung an der Wand ..........................12 OpticScore Messrahmen anbringen ......................13 Spannungsversorgung, Datenleitung ....................... 14 Seitliche Abdeckbleche ............................ 14... - Seite 3 DISAG GmbH & Co KG Reinigung ................................. 15 Gewährleistung ..............................15 Gewährleistungsausschluss ..........................16 Service ................................16 Hersteller und Vertrieb: ........................... 16 Änderungsvorbehalt ............................16...
-
Seite 4: Technische Daten
Geschosse Ihre Energie und fallen durch die Schwerkraft in den dafür vorgesehen Sammelbehälter. Der Sammelbehälter kann zum Entleeren entfernt werden. Der Geschossfang dient als Halterung für den elektronischen Messrahmen DISAG OpticScore. Der Geschossfang ist für die Montage an der Zielwand vorgesehen und wird dort mittels geeignetem Befestigungsmaterial (nicht im Lieferumfang enthalten) befestigt. -
Seite 5: Warnhinweise
DISAG GmbH & Co KG Warnhinweise Die Warnhinweise in dieser Bedienungsanleitung sind gemäß nachfolgendem Schema aufgebaut: Das Signalwort „GEFAHR“ kennzeichnet eine Warnung vor unmittelbarer Lebensgefahr! Das Signalwort „WARNUNG“ kennzeichnet eine Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen oder Schäden! Das Signalwort „VORSICHT“... -
Seite 6: Allgemeine Sicherheit
DISAG GmbH & Co KG Allgemeine Sicherheit Das Produkt ist ausschließlich für den konzipierten Zweck bestimmt. Verwenden Sie den Artikel nur wie in der Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden führen. Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind. -
Seite 7: Lieferumfang
DISAG GmbH & Co KG Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind. Vor der Inbetriebnahme die Bedienungsanleitung aufmerksam durchlesen. Nur so können alle Funktionen sicher und zuverlässig genutzt werden. Lieferumfang Wandwinkel aus Aluminium... -
Seite 8: Einzelansicht Wandhalterung Mit Trommelgeschossfang
DISAG GmbH & Co KG Einzelansicht Wandhalterung mit Trommelgeschossfang Legende Wandwinkel Prallblech Sammelbehälter Montage Trommelgeschossfang Aus versandtechnischen Gründen wird der Trommelgeschossfang in Einzelteilen geliefert. Für den Zusammenbau benötigen Sie zwei Ring- oder Gabelschlüssel Größe 10. Prallblech an Wandwinkel befestigen Legen Sie die Wandhalterung (1) mit der kurzen Seite auf eine feste Unterlage. Befestigen Sie das Prallblech (2) mit den Sechskantschrauben (3) und Sicherungsmuttern (4) in den dafür vorgesehenen Langlöchern (5) -
Seite 9: Schallabsorberplatte Aufkleben
DISAG GmbH & Co KG in Schussrichtung betrachtet rechts sitzen. Ziehen Sie die Schrauben mit dem Ring- oder Gabelschlüssel nur so fest an, dass sich das Prallblech noch in den Langlöchern des Wandwinkels verschieben lässt. Schallabsorberplatte aufkleben Entfernen Sie die Schutzfolie der Schallabsorberplatte und kleben Sie diese auf die Rückseite des Prallblechs. - Seite 10 DISAG GmbH & Co KG Schallabsorberplatte nie auf die Vorderseite (Prallfläche) des Prallblechs kleben. Dadurch verliert der Geschossfang seine Funktion und es kann zu unkontrollierten Rückprallern kommen.
-
Seite 11: Wandmontage
Die Schussentfernung für Luftdruck beträgt 10 m (+/- 0,05 m). Die Schussentfernung für Zimmerstutzen beträgt 15 m (+/- 0,05 m). Die Einbautiefe von der Messebenen des OpticScore Messrahmens bis zur Zielwand beträgt 0,29 m. Um eine Schussentfernung (z. B. für Luftdruck) von 10 m zu gewährleisten, muss der Abstand zwischen Feuerlinie und Zielwand 10,29 m betragen. -
Seite 12: Befestigung An Der Wand
DISAG GmbH & Co KG Befestigung an der Wand Zur Befestigung des Wandwinkels an der Zielwand nutzen Sie folgende Zeichnung, um die Bohrungen an der Wand anzubringen. Alternativ können Sie den Wandwinkel als Bohrschablone nutzen. Hierfür sollte das Prallblech noch nicht montiert sein. -
Seite 13: Opticscore Messrahmen Anbringen
Prallblech fest sitzt. OpticScore Messrahmen anbringen Ist der Trommelgeschossfang ordnungsgemäß an der Wand angebracht, befestigen Sie den OpticScore Messrahmen mit den beiden Gewindeschrauben M 8 x 20 (Lieferzubehör Messrahmen) in den dafür vorgesehenen Langlöchern (1) an der Wandhalterung. Hierbei zeigt die Beschussblende des OpticScore... -
Seite 14: Spannungsversorgung, Datenleitung
DISAG GmbH & Co KG Spannungsversorgung, Datenleitung Im Lieferumfang des OpticScore Messrahmens ist ein Steckernetzteil 12 V / 2 A enthalten. Über dieses Netzteil wird der OpticScore Messrahmen mit Strom versorgt. Für das Netzteil ist im Bereich des OpticScore Messrahmens eine Steckdose notwendig. -
Seite 15: Reinigung
Reinigen gründlich die Hände und das Gesicht. Gewährleistung Die gesetzliche Gewährleistung beträgt 24 Monate. In dieser Zeit verpflichtet sich DISAG GmbH & Co KG etwaige fehlerhafte Teile kostenlos instand zu setzen oder auszutauschen, wenn das Produkt - direkt oder über einen autorisierten Fachhändler - an DISAG geschickt wird. -
Seite 16: Gewährleistungsausschluss
Dies trifft insbesondere auf Schäden, die durch ESD, d.h. elektrostatische Entladung von Personen entstehen können, die elektrostatisch gefährdete Bauteile auf der Platine berühren. Bei diesem Produkt gewährt DISAG GmbH & Co KG neben der gesetzlichen Gewährleistung von 2 Jahren eine Garantie von 4 Jahren ab Kaufdatum zu gewähren. Die gesetzlichen Gewährleistungsansprüche werden dabei nicht eingeschränkt.
