Stellen Sie bei der Befestigung an der Wand unbedingt sicher, dass an den Bohrstellen keine
Leitungen oder Rohre in der Wand verlaufen.
Nachdem die Wandhalterung mit Trommelgeschossfang an der Zielwand angebracht wurde,
- [Wichtig] schieben Sie das nur locker befestigte Prallblech soweit zurück Richtung Zielwand, bis die
Halterung für den Sammelbehälter an der Wand anliegt.
- ziehen Sie die beiden Befestigungsschrauben für das Prallblech an und vergewissern Sie sich, dass das
Prallblech fest sitzt.

OpticScore Messrahmen anbringen

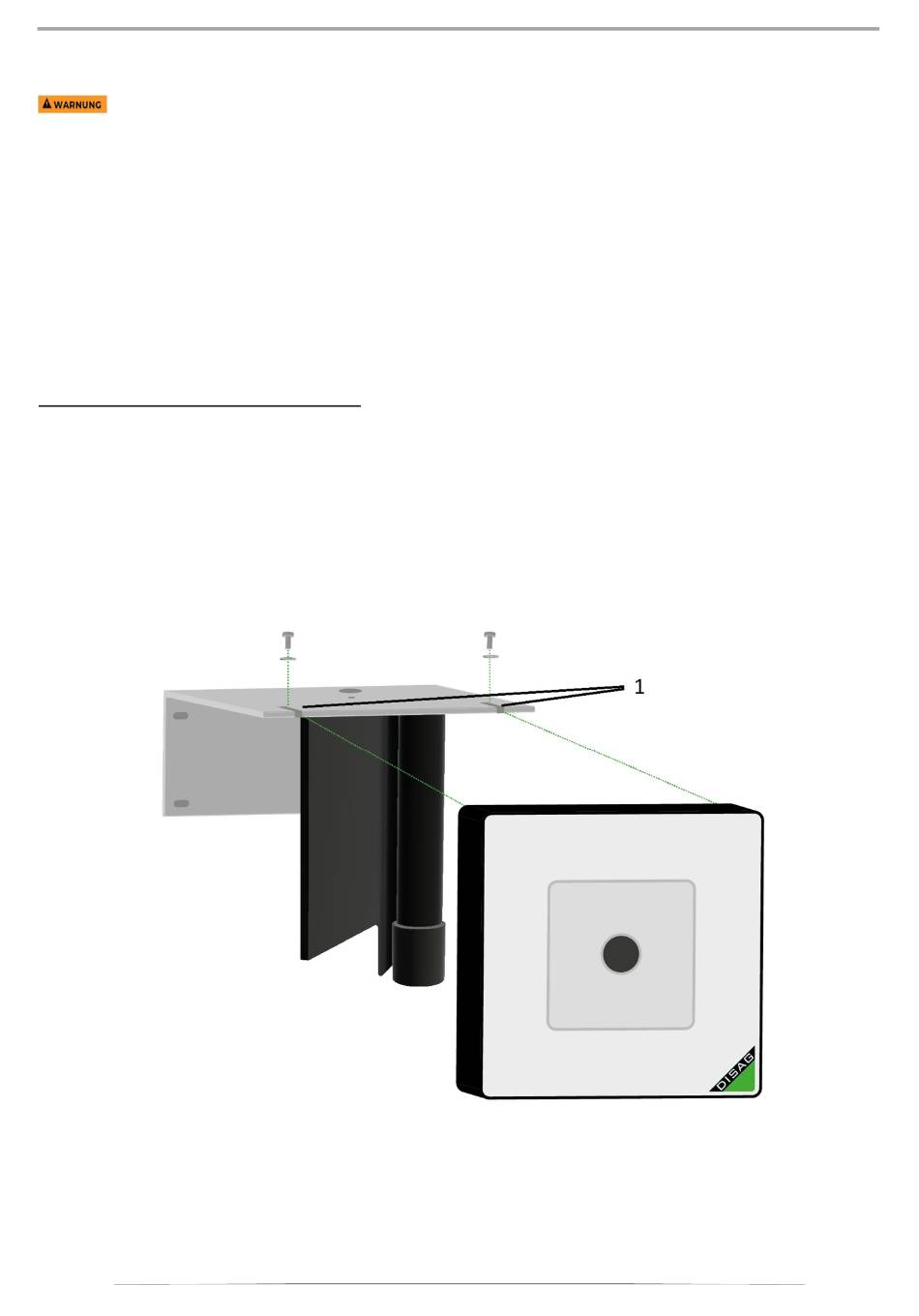

Ist der Trommelgeschossfang ordnungsgemäß an der Wand angebracht, befestigen Sie den OpticScore
Messrahmen mit den beiden Gewindeschrauben M 8 x 20 (Lieferzubehör Messrahmen) in den dafür
vorgesehenen Langlöchern (1) an der Wandhalterung. Hierbei zeigt die Beschussblende des OpticScore
Messrahmens in Richtung des Schützen.
