Befestigung an der Wand

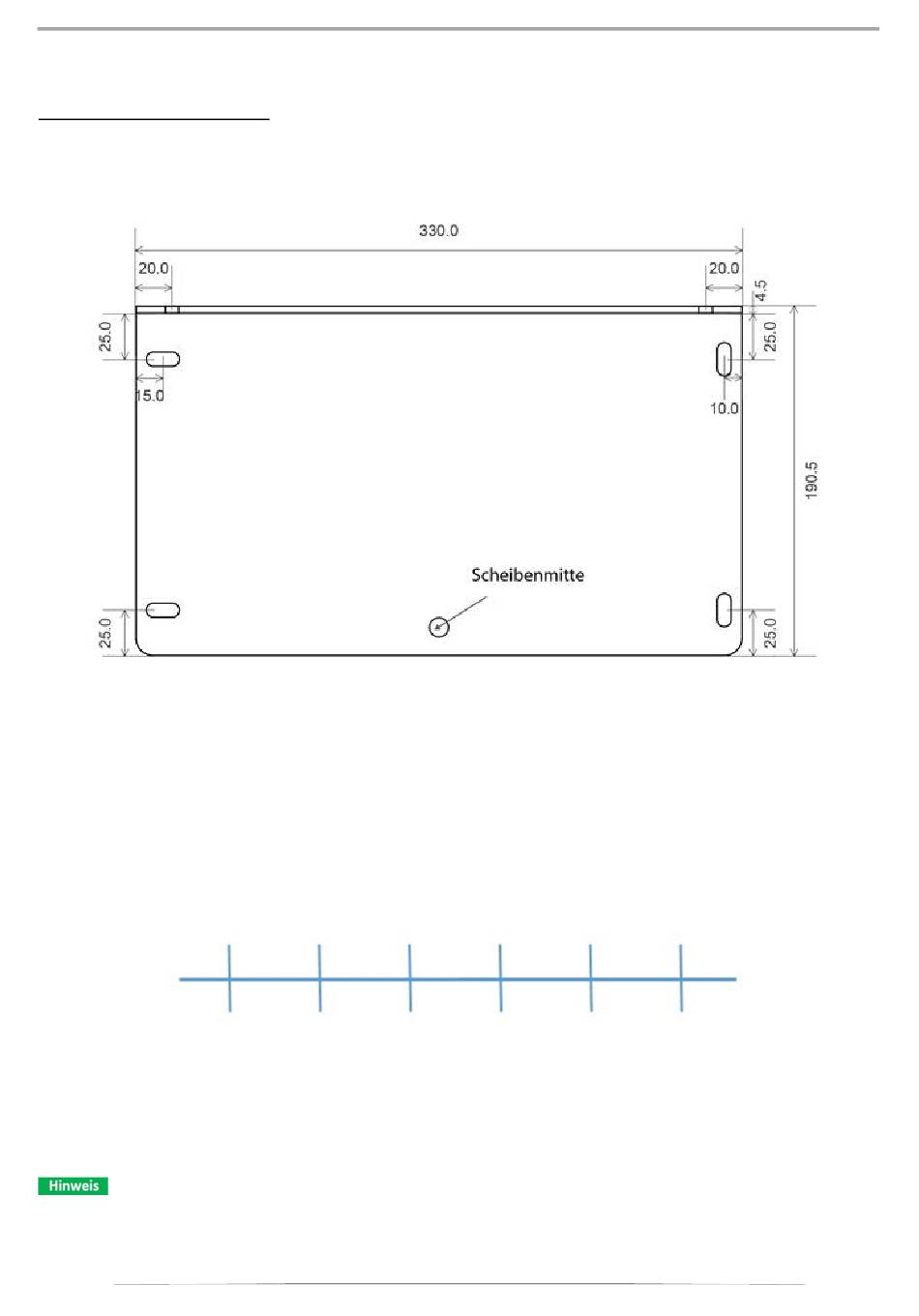

Zur Befestigung des Wandwinkels an der Zielwand nutzen Sie folgende Zeichnung, um die Bohrungen an der
Wand anzubringen. Alternativ können Sie den Wandwinkel als Bohrschablone nutzen. Hierfür sollte das
Prallblech noch nicht montiert sein.
Für die Montage des Wandwinkels an der Zielwand, sollten Sie als erstes eine horizontale Anrisslinie in der
Höhe von 1,40 m (+/- 0,05 m) für die Scheibenmitte an der Wand anbringen. Danach markieren Sie vertikale
Ausrichtung der Stände.
Bringen Sie nun die mit „Scheibenmitte" gekennzeichnete Bohrung auf das erste Anrisskreuz an der Wand.
Richten Sie den Wandwinkel mittels einer Wasserwaage horizontal aus und markieren Sie die
Befestigungspunkte.
Schrauben und Dübel für die Wandbefestigung sind nicht beigepackt. Wählen Sie eine dem
Wandmaterial angepasst Befestigung. Stellen Sie sicher, dass die Tragfähigkeit für die zu erwartende
Belastung ausreichend ist. Bei Unsicherheit immer fachlichen Rat einholen.
