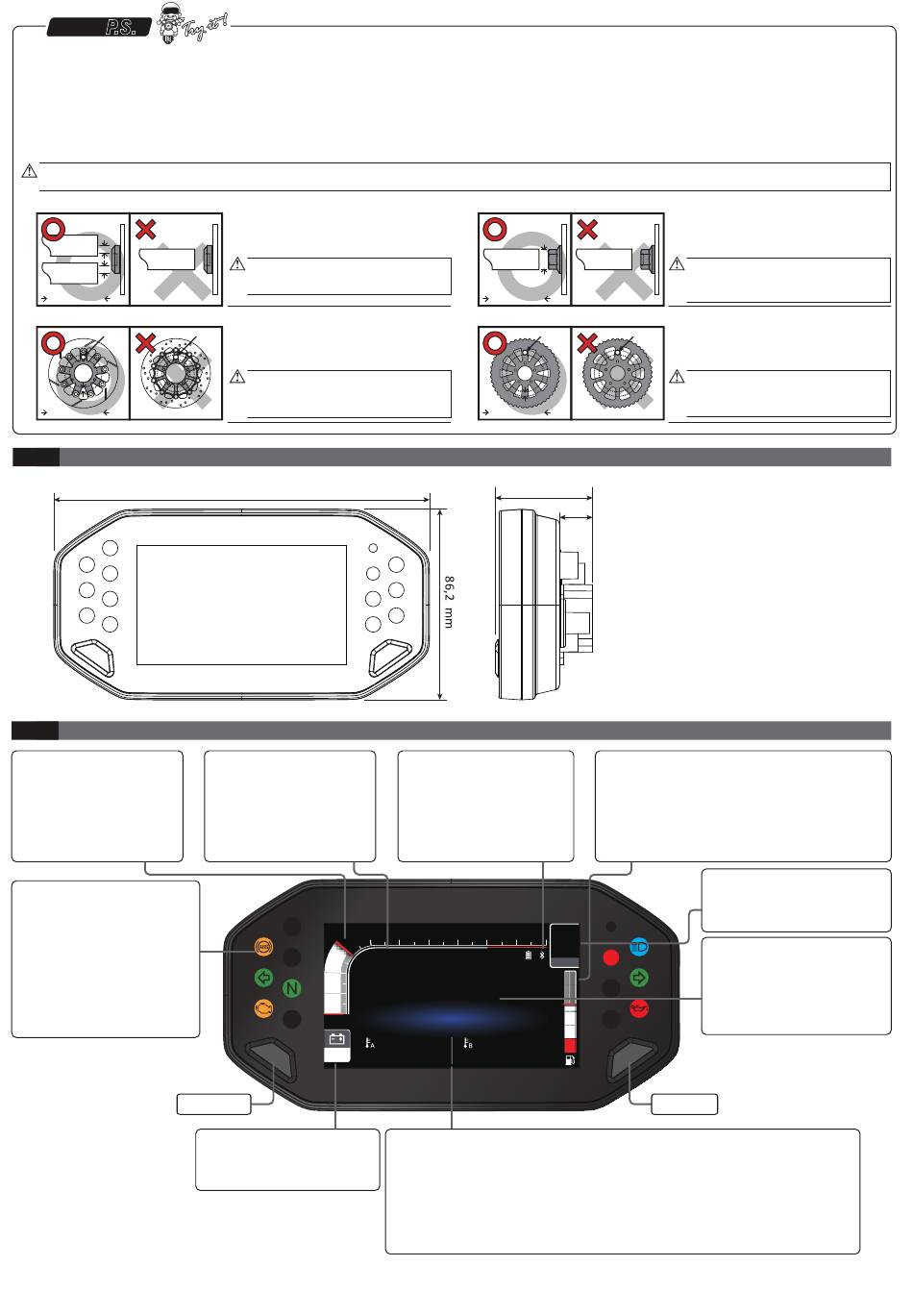

Anleitungen Für Die Grundfunktion - Koso Rx4 Anweisungen

Der aktive Drehzahlsensor muss an metallischen Oberfläche montiert werden, um die Geschwindigkeit zu erfassen.
Bsp. 1 Die Scheibenschraube.
Bsp. 2 Die Scheibe zur Erfassung des Scheibenspalts (Stellen Sie sicher, dass die Abstände zwischen den Spalten von vornherein gleich sind, um ein ungeeignetes
Drehzahlsignal zu vermeiden.)
Bsp. 3 Das Kettenrad zur Erfassung des Scheibenspalts (Stellen Sie sicher, dass die Abstände zwischen den Spalten von vornherein gleich sind, um ein ungeeignetes
Drehzahlsignal zu vermeiden.)
Bsp. 4 Hintere Scheibe - Erfassung des Spalts zwischen den Scheiben
Wir empfehlen, die Drehzahl von den Scheibenschrauben zu erfassen. Je mehr Sensorpunkte vorhanden sind, desto besser ist die Genauigkeit der Drehzahl. Die
maximale Anzahl von Sensorpunkten, die der Drehzahlsensor erfassen kann, sind 40 Punkte pro Umdrehung.
Nach der Installation drehen Sie das Rad von Hand, um zu prüfen, ob alles in Ordnung ist. Die LED am aktiven Geschwindigkeitssensor leuchtet
auf, sobald das Signal erfasst wurde.
Bsp. 1
Drehzahl
geber
Drehzahl
geber
Drehzahl
geber
Erfassungsbereich
Bsp. 2,4
Drehzahlgeber Drehzahlgeber
Erfassungsbereich
3-1
Größe des Messgerätes
3-2
Anleitungen für die Grundfunktion
Drehzahlmesser
●Anzeigebereich:
0~10.000 U/min,
0~12.500 U/min,
0~15,000 U/min,
0~18.000 U/min
Anzeige
●ABS-Lampe (gelb)
●Linke Anzeigelampe (grün)
●Motorkontrollleuchte (gelb)
●Neutrallampe (grün)
●Komposit-Warnleuchte (rot)
●Fernlicht (blau)
●Rechte Anzeigelampe (grün)
●Wartungslampe Motoröl (rot)
Auswahltaste
Innensechskant-Scheibenschraube
Der beste Erfassungsbereich: Die Kante
der Inbusschraube.
Erfassen Sie das Signal nicht an der mittleren
Öffnung der Innensechskantschraube, um
ein falsches Signal zu vermeiden.
Die Scheibe
Der beste Erfassungsbereich: Erfassen Sie das
Drehzahlsignal von den Spalten der Scheibe.
Bitte beachten Sie, dass es Scheiben gibt,
bei denen die Spalten verschiedene
Abstände haben. Bei diesen Scheiben
funktioniert diese Methode nicht!
170 mm
Uhr
●Anzeigebereich:
00:00 ~ 23:59 (24 Stunden),
1:00 ~ 12:59 (12 Stunden)
4
4
3 3
00:00
2
2
1
1
0
0
x1000RPM
12.5 v
ODO
Spannungsmesser
●Anzeigebereich: 8,0 ~ 18,0 V DC.
●Anzeigeeinheit: 0,1 V DC
Drehzahl
geber
Erfassungsbereich
Bsp. 3
Drehzahlgeber
Erfassungsbereich
44 mm
15 mm
Handyakku
●Anzeigebereich: 3 Segmente.
Bluetooth®-Verbindungsstatus
●Anzeigebereich:
Dauerhaft (verbunden),
AUS (nicht verbunden)
4
5 6 7 8 9 10
5 6 7 8 9 10
3000
RPM
°
60
GEAR
1
1/2
km/h
105.2 67.9
°C
C
0
21528 729.5
Trip A
km km
Tageszähler A, B
●Anzeigebereich: 0,0 ~ 9.999,9 km (Meilen), kann
manuell auf Null zurückgesetzt werden
●Anzeigeeinheit: 0,1 km (Meilen)
Temperatur A, B
●Anzeigebereich: 0,0 ~ 250,0 °C (32,0 ~ 482,0 °F)
●Anzeigeeinheit: 0,1 °C (°F)
Sechskantschraube
Der beste Erfassungsbereich: Die mittlere
der Schrauben.
Drehzahl
Einige Innensechskantschrauben haben ein
geber
kleines Loch. In diesem Fall empfehlen wir Ihnen,
das Signal von der Kante der Schraube zu
erfassen, wie bei der Innensechskantschraube.
Kettenrad
Der beste Erfassungsbereich: Erfassen
Drehzahlgeber
Sie das Drehzahlsignal von den Spalten
des Kettenrads.
Beachten Sie, dass es Kettenräder gibt, bei
denen die Spalten verschiedene Abstände
haben. Bei diesen Scheiben funktioniert
diese Methode nicht!
Tankanzeige
●Anzeigebereich: 6 Stufen
Kraftstoffwarnung
●Anzeigeeinheit: 1 Stufe (16,6 %)
●Anzeigebereich: Der Warnwert für Kraftstoffmangel soll
bei 1 Segment und darunter liegen, das Warnsignal blinkt
als Warnung.
Ganganzeige
●Anzeigebereich: -, N, 1 ~ 6
Tachometer
●Anzeigebereich:
0 ~ 360 km/h (0 ~225 MPH)
●Anzeigeeinheit:
1 km/h (MPH), umschaltbar
Einstelltaste
Kilometerzähler
●Anzeigebereich: 0 ~ 999.999 km
(Meilen), kehrt dann zu Null zurück
●Anzeigeeinheit: 1 km (Meilen)
