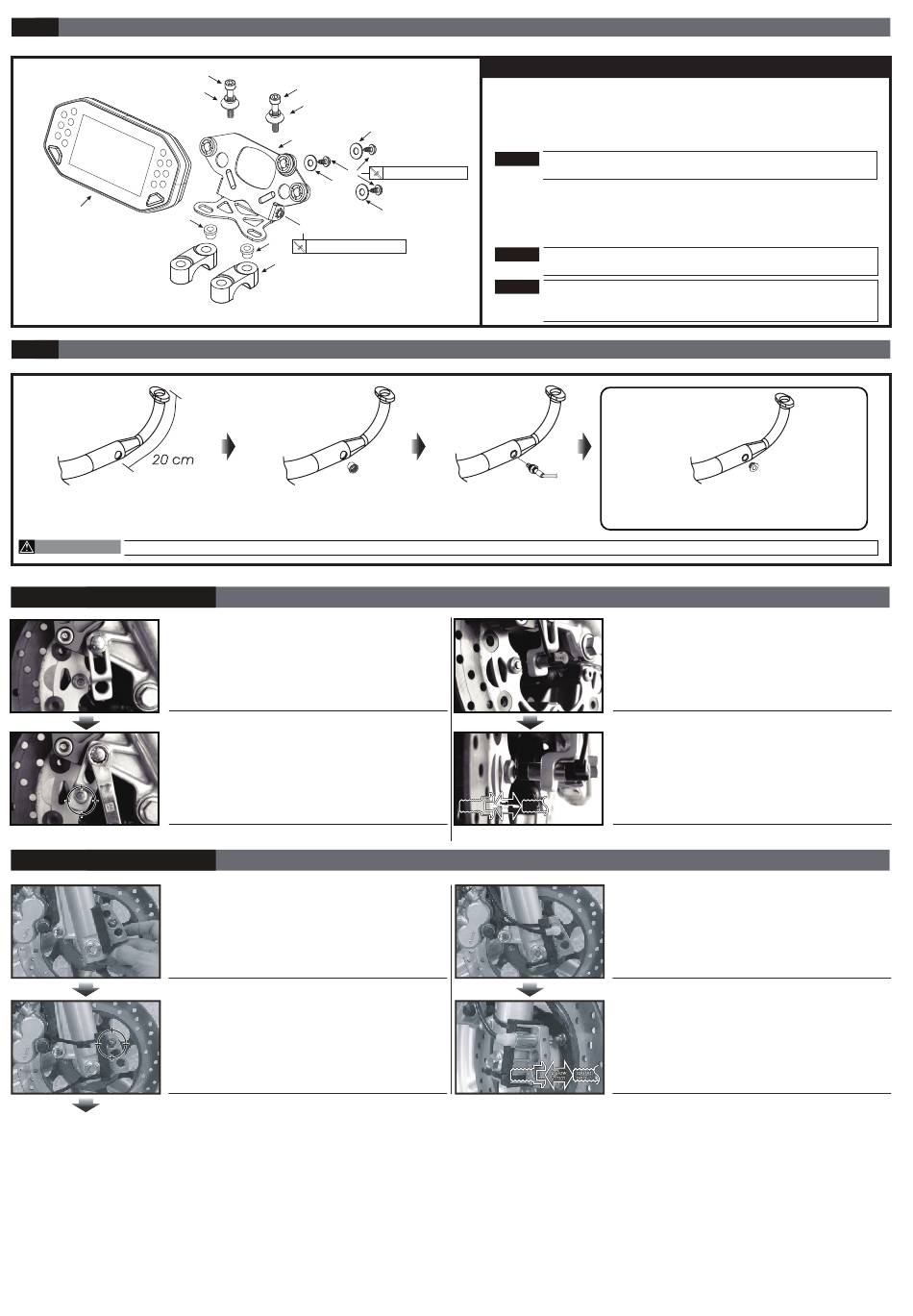

Koso RX4 Anweisungen Seite 3

2-2
Installationsanweisungen
8.
4.
2-3
Installation des Sauerstoffsensors
1. Bohren Sie ein 22,5mm-Loch in das
Auspuffsystem, etwa 200 mm vom
Abdampfstutzen entfernt.
VORSICHT!
Bitte stellen Sie sicher, dass der Sensor bei der Installation weder die Karosserie noch den Motor berührt, um Unfälle oder eine Beschädigung des Sensors zu vermeiden.
MOTO / ROLLER
Installieren Sie die Sensorhalterung vom S-Typ.
Stellen Sie die Position der Sensorhalterung so ein,
dass der Sensor zum Magnet zeigt, um ein
schlechtes Geschwindigkeitssignal oder einen
Ausfall des Signals zu vermeiden!
MOTO / ROLLER
Installieren Sie die L-Halterung und den
Anti-Rutsch-Gummi an der
Vordergabel und stellen Sie die richtige
Höhe und den richtigen Winkel ein.
Benutzen Sie den Kabelbinder, um die Halterung
an der Vordergabel zu befestigen. Stellen Sie
sicher, dass die Scheibenschraube die Öffnung
an der Halterung passieren kann, damit der
Sensor in der gleichen Öffnung installiert werden
kann, um das Geschwindigkeitssignal zu erfassen.
1.
2. 1.
2.
3.
6.
7.
9.
4.
0.45 Nm (4.5 kgf.cm)
5.
2. Schweißen Sie den Sensor-
Spund (optionales Zubehör 6)
an das Auspuffsystem.
Anweisung für die Geschwindigkeitssensor-Halterung vom S-Typ
Anweisung für die Geschwindigkeitssensor-Halterung vom Winkeltyp
Befolgen Sie bei der Installation nachfolgende Schritte.
1. Schraube M6 oder M8 x 2 (Zubehör 16,17)
2. Abstandshalter M6 oder M8 x 2 (Zubehör 18,19)
3. Messgerät-Halterung (Zubehör 13)
7.
4. Buchse M6 oder M8 x 2 (Zubehör 20,21)
5. Lenkerhalterung
Sie können sie (die Messgeräthalterung) auch an der
HINWEIS
originalen Messgeräthalterung installieren.
0.9 Nm (9 kgf.cm)
6. Schraube M5 x 3 (Zubehör 14)
7. Unterlegscheibe M5 x 3 (Zubehör 15)
7.
8. LCD-Messgerät (Zubehör 1)
9. Mikro-Stellschraube für die Messgeräthalterung
HINWEIS
Sie können zuerst den Winkel wählen und dann den Winkel mit
der Schraube fixieren.
HINWEIS Die Schraube für die Lenkstangenhalterung und die Schraubenöffnung
unterscheiden sich in Abhängigkeit vom Modell. Wir schlagen vor, dass
Sie die Zusatzbaugruppe (Artikel 1.2.4) zur Befestigung verwenden.
3. Installieren Sie den
Sauerstoffsensor (optionales
Zubehör 5) im Spund.
below below
speed speed
1 mm 1 mm
sensor sensor
Nachdem Sie den Sauerstoffsensor (optionales Zubehör
5) entfernt haben, vergessen Sie nicht, die Spundkappe
(optionales Zubehör 7) wieder aufzusetzen.
Installieren Sie den Geschwindigkeitssensor an der
Halterung.
Stellen Sie den Abstand zwischen dem
Sensor und dem Magneten ein. Wir
empfehlen, dass Sie sicherstellen, dass der
Abstand unter 1 mm liegt, um ein gutes
Drehzahlsignal zu erfassen.
Installieren Sie den Drehzahlsensor in der
richtigen Öffnung der Halterung.
Einstellung des Abstands zwischen dem
Sensor und der Schraube, um das beste
Geschwindigkeitssignal zu erhalten.
Stellen Sie sicher, dass der Abstand
geringer als 2 mm ist, um das beste
Signal zu erhalten.
