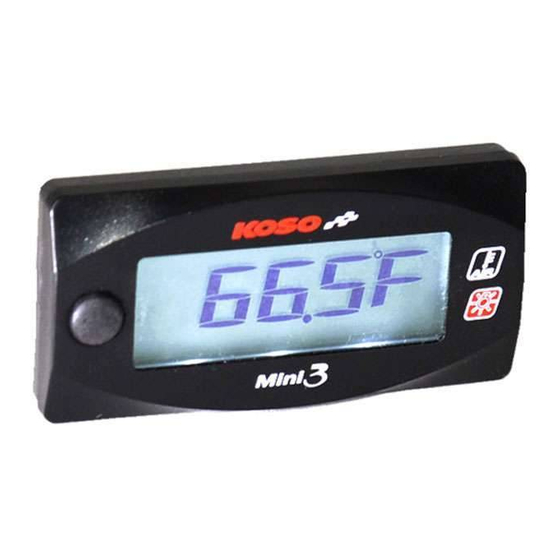

Koso Mini 3 Anleitung

● Vielen Dank für den Kauf des KOSO Mini 3 Messgerätes. Bevor Sie dieses Gerät in Betrieb nehmen, lesen Sie die Anleitung bitte gründlich
durch und bewahren Sie auf, damit Sie später darin nachlesen können.
HINWEIS
1.Bei der Installation halten Sie sich bitte an die in dieser Anleitung beschriebenen Schritte.
2.Damit es nicht zu Kurzschlüssen kommt, ziehen Sie bei der Installation bitte nicht an den Kabeln. Achten Sie darauf, die Anschlüsse weder zu
beschädigen noch zu verändern.
3.Zerlegen Sie das Gerät nicht, tauschen Sie keine Teile aus, sofern dies nicht in dieser Anleitung empfohlen wird.
4.Das Gerät sollte ausschließlich von Fachleuten zerlegt und gewartet werden.
BEDEUTUNG VON SYMBOLEN:
HINWEIS
Auf die Hinweise folgen Erläuterungen zur Installation.
Halten Sie sich grundsätzlich an die Hinweise, damit es nicht zu Fehlfunktionen durch falsche Installation kommen kann.
WARNUNG Halten Sie sich an die Hinweise; ansonsten drohen Verletzungen oder Sachschäden.
VORSICHT Halten Sie sich an die Hinweise; ansonsten drohen Beschädigungen des Fahrzeugs.
1-1
Zubehör
1
Messinstrument (1 Stück)
5
Klebepad (1 Set)
HINWEIS
Bitte wenden Sie sich an Ihren Händler vor Ort, falls die aufgelisteten Teile nicht im Lieferumfang enthalten sind.
1-2
Optionales Zubehör
1
Öltemperatursensor-
Adapter
M12 X P1.5 X 15L
M14 X P1.25 X 15L
M14 X P1.5 X 15L
M16 X P1.5 X 15L
M18 X P1.5 X 15L
M20 X P1.0 X 15L
M20 X P1.5 X 15L
HINWEIS
Die hier aufgeführten Taile sind nicht im Lieferumfang enthalten, sondern separat erhältlich. Nähere lnformationen hierzu erhalten
Sie bei lhrem Fachhändler.
2

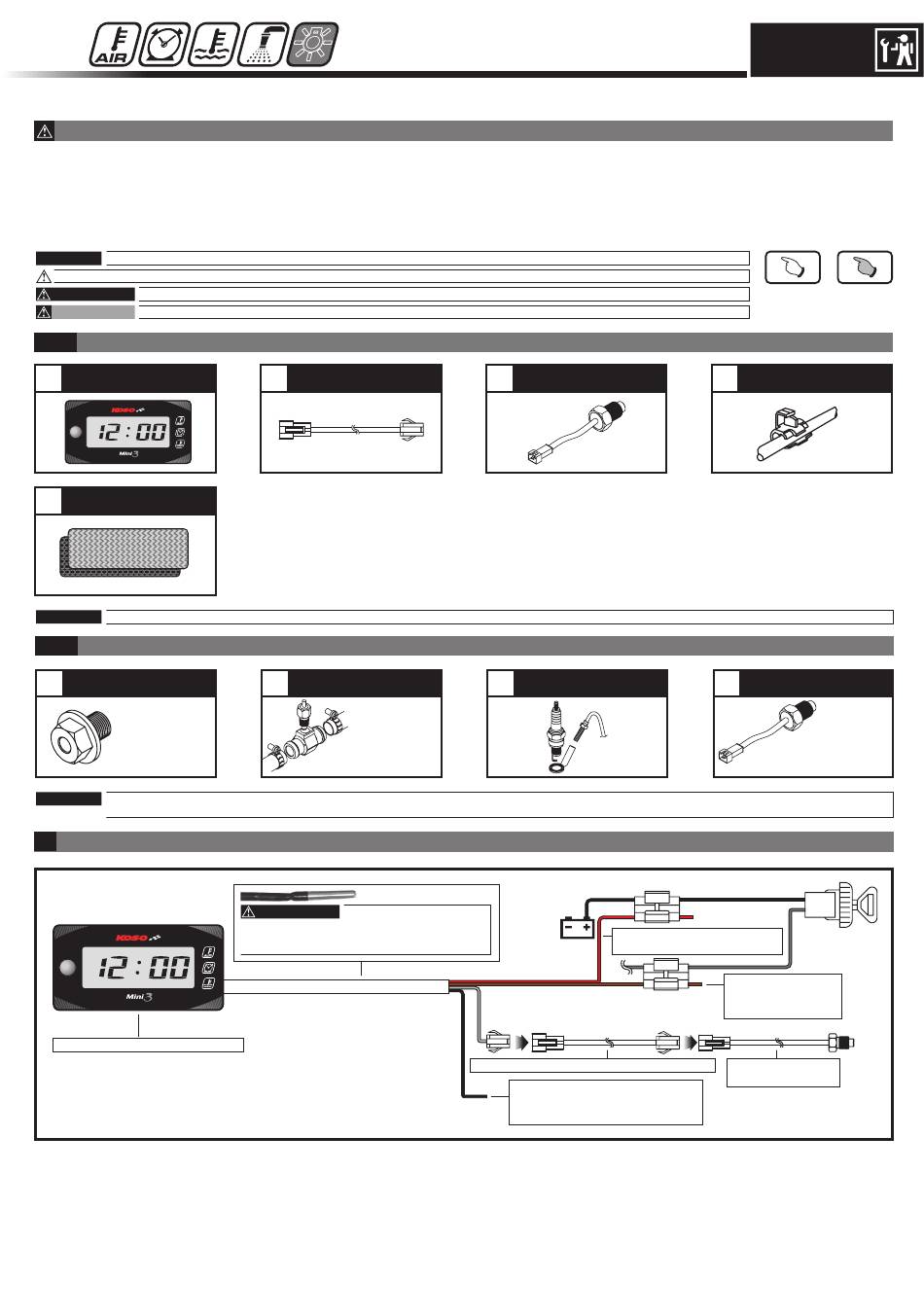

Installationsanleitung
Messinstrument (Zubehörteil 1)
INsTRUCTION
Temperatursensorkabel
2
(1 Stück)
2 Wassertemperatursensor
-Adapter
Schlauch-Durchmesser
14 mm Best.Nr. 10034648
18 mm Best.Nr. 10034650
22 mm Best.Nr. 10034651
26 mm Best.Nr. 10034652
WARNUNG
Der Temperaturfühler ist
im Bougierrohr integriert. Bitte zerschneiden
Sie die Kabel unter keinen Umständen.
Temperatursensor
3
(1 Stück)
3
Zylinderkopf Temperatur-
Sensor
M10.
M14 mm
Rot / Pluspol (30) an die
Batterie anschließen
Temperatursensorkabel (Lieferumfang 2)
Schwarz / Massekabel (31)
an das Chassis oder den Motor
anschließen
Den Knopf Den Knopf
Einmal 3 Sekunden
Drücken Lang
Gedrückt
Halten
Abzweigverbinder
4
(3 Stück)
4
Temperatursensor
M10 X P1.0
M12 X P1.5
M14 X P1.25
M14 X P1.5
M16 X P1.5 / M18 X P1.5
Braun / Plus (15)
an Zündschloss
anschließen
Temperatursensor
(Lieferumfang 3)
