Kappa SR9352 Kurzanleitung

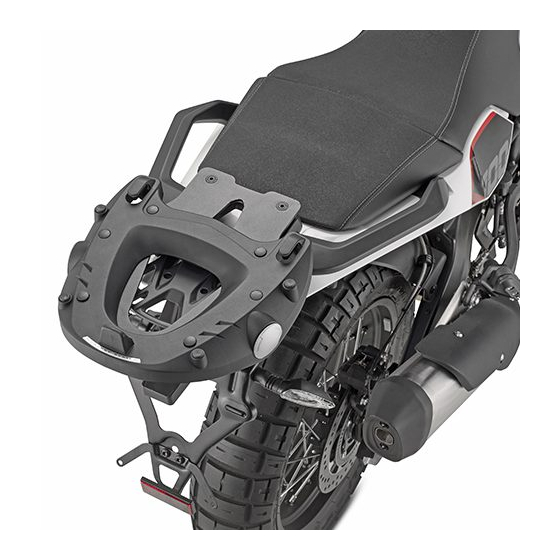

PORTAPACCO SPECIFICO - SPECIFIC HOLDER - PORTE-PAQUET SPÉCIFIQUE - SPEZIFISCHER TRÄGER - PORTA-EQUIPAJE ESPECÍFICO - TRANSPORTADOR ESPECÍFICO
N° Descrizione/Description
Supporto posteriore - Rear support - Hintere Unterstützung
1
Support arrière - Soporte trasero - Suporte traseiro
Supporto laterale - Lateral support - Untere Halterung
2
Support latéral - Soporte lateral - Suporte lateral
Vite - Screw - Vis - Schraube
3
Tornillo – Parafuso
Vite - Screw - Vis - Schraube
4
Tornillo – Parafuso
Vite - Screw - Vis - Schraube
5
Tornillo – Parafuso
Rondella - Washer - Rondelle - Scheibe
6
Arandela – Arruela
Rondella - Washer - Rondelle - Scheibe
7
Arandela – Arruela
Distanziale - Spacer
8
Entretoise - Distanzstueck
Distanciador - Espaçador
Distanziale - Spacer
9
Entretoise - Distanzstueck
Distanciador - Espaçador
Dado - Bolt - Ecrou
10
Mutter - Tuerca – Porca
Componenti Originali - Original Parts
11
Parties Originales - Original Bauteile
Componentes Originales - Componentes Originais
Particolari Inclusi Nel Kit Viteria Della Piastra
Components Included In The Fitting Kit Of The Plate
Pièces Inclues Dans Le Kit De Vis De La Platine
12
Die Einzelnen Teile Sind Bei Montagekit Der Platte Enthalten
Despieces Incluidos En El Kit De Anclajes De La Parrilla
Explodiu Incluído No Kit As Âncoras Da Grelha
IT_Nel caso in cui sulle viti originali sia presente del frenafiletti, ripristinarlo durante il montaggio dell'accessorio.
EN_ If there is threadlocker on the original screws, use threadlocker when mounting the accessory.
DE_ Falls sich auf den Originalschrauben Schraubensicherungsklebstoff befand, sollte dieser auch bei der Montage des Zubehörs wieder aufgetragen werden
FR_ Si du frein filet est présent sur les vis d'origine, l'appliquer également lors du montage de l'accessoire
ES_ En caso de que el fijador de roscas se encuentre presente en los tornillos originales, colocarlo nuevamente en el montaje del accesorio
PT_ Se houver trava rosca nos parafusos originais, inserir novamente durante a montagem do acessório
©Copyright 12/06/2025LF-Rev00
SR9352 - KR9352
Caratteristiche/Features
M8x45 TCE
M8x20 TSP
M8x80 TSP
Hole Ø8mm
Hole Ø8mm / External Ø20mm
Sp.2mm
Ø18x10 Foro 8,5mm
Ø14x40 Foro 8,5mm
Dado Autobloccante Flangiato
M8 (H.9,5mm)
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
Codice/Code
- GL6246V
GNB3453DXV
-
GNB3453SXV
845TCE
820TSP
880TSP
8RON
820RON
C18L10F8,5T
C14L40F8,5T
8DADIFN
- -
- -
Quantità/Quantity
1
2 (Right; Left)
2
2
4
4
4
2
4
2
-
-
1/5
