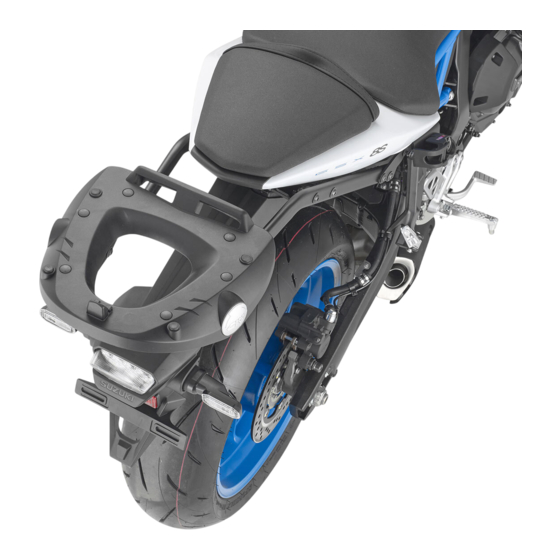

Kappa SR3126 Montageanleitung

PORTAPACCO SPECIFICO - SPECIFIC HOLDER - PORTE-PAQUET SPÉCIFIQUE - SPEZIFISCHER TRÄGER - PORTA-EQUIPAJE ESPECÍFICO - TRANSPORTADOR ESPECÍFICO
N° Descrizione/Description
Supporto laterale - Lateral support - Untere Halterung
1
Support latéral - Soporte lateral - Suporte lateral
Supporto anteriore - Front support -Support avant
2
Vordere Unterstützung - Soporte frontal - Suporte frontal
Piastra di supporto - Support plate - Plaque de support
3
Trägerplatte - Pletina de soporte - Placa de apoio
Piastra Centrale - Central plate - Platine centrale
4
Parrilla Central - Platte - Base Central
Supporto posteriore - Rear support - Hintere Unterstützung
5
Support arrière - Soporte trasero - Suporte traseiro
Supporto superiore - Support higher - Support supérieur
6
Halterung höher - Soporte superior - Apoio superior
Vite - Screw - Vis - Schraube
7
Tornillo – Parafuso
Vite - Screw - Vis - Schraube
8
Tornillo – Parafuso
Vite - Screw - Vis - Schraube
9
Tornillo – Parafuso
Rondella spaccata - Split washer
10
Scheibe - Rondelle fendue
Arandela seccionada - Arruela Dentada
Rondella - Washer - Rondelle - Scheibe
11
Arandela – Arruela
Rondella - Washer - Rondelle - Scheibe
12
Arandela – Arruela
Distanziale - Spacer - Entretoise
13
Distanzstueck - Distanciador - Espaçador
Distanziale Ribassato - Lowered Spacer
Entretoise Abaissée - Abgesenkter Abstandshalter
14
Espaciador Rebajado - Espaçador Rebaixado
Distanziale - Spacer - Entretoise
15
Distanzstueck - Distanciador - Espaçador
Distanziale - Spacer - Entretoise
16
Distanzstueck - Distanciador - Espaçador
Dado - Bolt - Ecrou
17
Mutter - Tuerca – Porca
Dado - Bolt - Ecrou
18
Mutter - Tuerca – Porca
Dado - Bolt - Ecrou
19
Mutter - Tuerca – Porca
Tappo - Cap - Fiche - Stecker
20
Tappo - Cap - Fiche - Stecker
21
©Copyright 29/01/2024LF-Rev00
SR3126 - KR3126
SUZUKI GSX-8S (2023)
Enchufe – Capa
Enchufe – Capa
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
Caratteristiche/Features
-
-
-
-
-
-
M6x40 TECF
M6x20 TECF
M8x30 TBEIFH
Foro Ø8mm
Foro Ø6mm / Esterno Ø18mm
Sp.2mm
Foro Ø6mm
Ø14x12 Foro 6,5mm
-
Ø10x3 Foro 6,5mm
Ø12x12 Foro 8,5mm
Dado Autobloccante Flangiato
Alto M6 (H9mm)
Dado Autobloccante Flangiato
Ribassato Metalblock M6 (H6mm)
Dado Autobloccante Flangiato M8
(H9,5mm)
-
-
Codice/Code Quantità/Quantity
SR3126DXV
2(Right; Left)
SR3126SXV
GL5687DXV
2(Right; Left)
GL5687SXV
1
GL5688V
1
GL5689V
1
GL5690V
GL5691DXV
2(Right; Left)
GL5691SXV
2
640TECF
8
620TECF
12
830TBEIFH
6
Z1063
2
618RON
4
6RON
2
C14L12F6,5T
2
V064
4
C10L3F6,5T
12
C12L12F8,5T
4
6DADIAFLN
4
6DADIAFL
12
8DADIFN
4
10COP
12
13COP
1/8
