Kappa PL2128 Bauanleitung

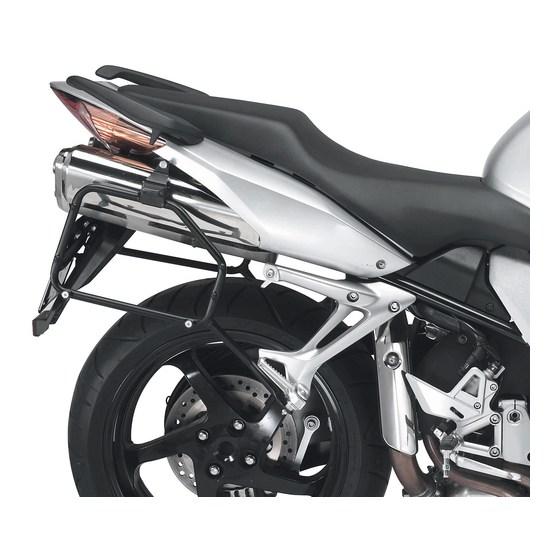

PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER - PORTE-VALISES LATÉRAUX SPÉCIFIQUE
SPEZIFISCHES STAHLROHR-SEITENTRAEGER - PORTA MALETAS LATERALES ESPECÍFICO - TRONCO LADO ESPECÍFICO
N° Descrizione
Telaio laterale - Side frame - Châssis latéral -
1
Soporte lateral - Seitenrahmen - Suporte lateral
Ponte Posteriore - Rear Bridge - Pont Posterieure
2
Verbindungsrohr - Puente Trasero - Ponte Traseira
Supporto inferiore - Lower support - Support inférieur -
3
Soporte inferior - Untere Halterung - Suporte inferior
Supporto - Support - Support
4
Halterung - Soporte - Apoio
Supporto - Support - Support
5
Halterung - Soporte - Apoio
Vite - Screw
6
Vis - Schraube
Tornillo - Parafuso
Vite - Screw
7
Vis - Schraube
Tornillo - Parafuso
Vite - Screw
8
Vis - Schraube
Tornillo - Parafuso
Vite - Screw
9
Vis - Schraube
Tornillo - Parafuso
Vite - Screw
10
Vis - Schraube
Tornillo - Parafuso
Rondella - Washer - Rondelle
11
Scheibe - Arandela - Arruela
Rondella - Washer - Rondelle
12
Scheibe - Arandela - Arruela
Rondella - Washer - Rondelle
13
Scheibe - Arandela - Arruela
Rondella - Washer - Rondelle
14
Scheibe - Arandela - Arruela
Dado - Bolt - Ecrou
15
Mutter - Tuerca - Porca
Dado - Bolt - Ecrou
16
Mutter - Tuerca - Porca
Dado - Bolt - Ecrou
17
Mutter - Tuerca - Porca
Distanziale - Spacer
18
Entretoise - Distanzstueck - Distanciador
Particolari Inclusi Nel Kit Viteria Del 2115FZ
Components Included In The Fitting Kit Of The 2115FZ
Pièces Inclues Dans Le Kit De Vis De 2115FZ
19
Die Einzelnen Teile Sind Bei Montagekit Der 2115FZ
Despieces Incluidos En El Kit De Anclajes De 2115FZ
Explodiu Incluído No Kit As Âncoras Da 2115FZ
©Copyright 12/01/2018 LF-Rev01
PL2128 - KL2128
YAMAHA XSR 900
Caratteristiche
-
-
-
-
-
TBEI M8x60
TBEI M6x30
TECF M8x20
TECF M8x30
TBEI M8x16
-
-
-
-
-
Auto Bloccante
Flangiato M8
Auto Bloccante
Flangiato M6
Ø18x7 Foro 8,5
-
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
(2016/2017)
Codice
PL2128DXS
PL2128SXS
GNB1599P
GL3210DXV
GL3210SXV
GL3211PV
GL629V
860TBEI
630TBEI
820TECF
830TECF
816TBEI
820RON
814RON
616RONX
Z1060
V423
8DADIAFLN
6DADIAFLN
C18L7F8,5T
-
Quantità
2 (Dx,Sx)
1
2 (Dx,Sx)
1
2
2
4
2
2
2
6
2
4
2
2
2
6
2
-
1/11
