Seite 1 Electric Water Heater Instruction Manual ES50V-TF7(EU) ES50V-TF7W(EU) ES80V-TF7W(EU) ES80V-TF7(EU) ES100V-TF7(EU) ES100V-TF7W(EU) ES30V-VH3(EU) ES30V-VH3W(EU) ES50V-VH3(EU) ES50V-VH3W(EU) ES80V-VH3(EU) ES80V-VH3W(EU) ES100V-VH3(EU) ES100V-VH3W(EU) ES30V-VH1(EU) ES30V-VH1(MAS) ES50V-VH1(EU) ES50V-VH1(MAS) ES80V-VH1(EU) ES100V-VH1(EU) Please read this manual carefully before use. Please keep it properly for future reference. This product is for home use only and should not be used for industrial or commercial purposes.
Seite 2: Inhaltsverzeichnis
1. Safety Precautions (Please Read Before Use)...........3-4 2. Specification - Packing List.................5-7 3. Installations....................7-9 4. Operations....................10-12 5. Cleaning and Maintenance................13 6. Transportation and Storage................13 7. Product Disposal..................13 8. Fault Clearance....................14 9. Product fiche....................15...
Seite 3: Safety Precautions (Please Read Before Use)
Safety Preautions (Please Read Before Use) Symbolic Interpretation Caution Warning It is necessary to allow disconnection The appliance is intended to be of the appliance from the supply after permanently connected to the Warning Warning installation. The disconnection may water mains and not connected by be achieved by having the plug a hose-set.
Seite 4 Safety Preautions (Please Read Before Use) Symbolic Interpretation Caution Warning Do not repair, maintain, dismantle or Children should be supervised to modify the water heater without ensure that they do not play with professional maintenance persons. the appliance. Use independent outlets and make This appliance can be used by children aged from 3 years and them reliably earthed.
Seite 5: Specification - Packing List
Specification - Packing List External Dimensions Front View Rear View Side View Section View TF7 Serie TF7W Serie VH3 Serie e1=310 e1=154 VH3W Serie VH1 Serie A Hot water outlet B Cold water inlet C Inner liner D Heating tube E Temperature tube F Magnesium rod G Wall bracket...
Seite 6: Electrical Schematic
Model a1(mm) b1(mm) c1(mm) d1(mm) e1(mm) f1(mm) g1(mm) h1(mm) ES100V-VH3(EU) 1230 154-310 70-110 ES30V-VH3W(EU) ES50V-VH3W(EU) ES80V-VH3W(EU) ES100V-VH3W(EU) 1230 ES30V-VH1(EU) ES30V-VH1(MAS) ES50V-VH1(EU) ES50V-VH1(MAS) ES80V-VH1(EU) ES100V-VH1(EU) 1230 Note: The allowable error range of the above parameters (dimensions) is ±10%. Technology Datas Rated Rated Voltage Rated Frequency Rated Pressure...
Seite 7: Installations
Packing List Name Quantity Electric Water Safety Valve Instruction Expansion Heater(unit) (unit) Model Manual(unit) hook(unit) TF7/TF7W/VH3/VH3W/VH1 Series Installations Installations Cautions When installing the water heater, it should leave a certain amount of space (at least 300mm) to facilitate future maintenance. If the water heater is embedded in the gusset plate during installation, the gusset plate near the maintenance cover side should be movable to facilitate disassembling the maintenance cover during maintenance.
Seite 8: Installation Methods
Installation Methods 360mm Figure 1 Installation Schematic - Vertical Installation (All Series) TF7/TF7W Series 154mm 310mm Hot water outlet VH3 Serie Safety valve 200mm Cold water inlet Nozzle Hot water VH3W/VH1 Series Cold water Water mixing valve valve Figure 2 valve Figure 3 Installation Schematic - Horizontal Installation (for TF7/TF7W/VH1/VH3W Series)
Seite 9 For TF7/TF7W/VH3/VH3W/VH1 Series, the vertical installation method is as follows: Refer to Figure 1 of the Installation Schematic, and drill two holes in the wall using an percussion drill to match the accessory expansion hook according to the dimensions shown in Figure 2.
Seite 10: Operations
Operations Operations After installation, because of the inner tank without water, you must open the inlet valve of tap water and outlet of water heater for the first time. The water mixing valve must be adjusted to the maximum hot water gear, and the water outlet shall be closed after the nozzle or other water outlets continu- ously discharge water (it means that the water in the container is full at this time).
Seite 11 MAX Mode ( TF7/TF7W Series) Press the "MAX" button in the state of power-on, entering the MAX mode and illuming the corresponding icon « ». In this state, the two tanks are heated to the setting temperature, and the setting temperature range is 35-75°C. After heating, the machine will automatically exit the MAX mode and return to the normal mode.
Seite 12: Precautions For Use
Wi-Fi mode setting IN APP PAIRING PROCEDURE Step 1  wnload the hOn app on the stores Step 2 Step 3 Follow pairing instructions in the hOn App Precautions for Use 1. Do not turn on the power supply before the water heater is filled with water, protecting the machine from damage.
Seite 13: Cleaning And Maintenance
If there is no water flowing out, please contact Haier After-sales Service Department for repair or replacement. The safety inspection, removing the scale in heating pipe in time and replacing the magnesium rod shall be carried out by professionals regularly.
Seite 14: Fault Clearance
Fault Clearance Phenomenons Items to be Confirmed Solutions Whether the water supply system is cut off or the water pressure is too Check No water flow out Whether the water place is blocked and whether the hot water valve is Check and clean opened 1.
Seite 15: Product Fiche
Product fiche Trade mark Haier ES50V-TF7(EU) ES80V-TF7(EU) ES100V-TF7(EU) Model ES50V-TF7W(EU) ES80V-TF7W(EU) ES100V-TF7W(EU) Load profile Energy efficiency class Energy efficiency(%) 41.8 Annual electricity consumption(kWh) 1251 1229 1093 Thermostat temperature setting(°C) Sound power level indoors(dB) Specific precautions Refer to the manual Daily electricity consumption(kWh) 7.163...
Seite 17 Termo Eléctrico Manual del Usuario ES50V-TF7W(EU) ES50V-TF7(EU) ES80V-TF7(EU) ES80V-TF7W(EU) ES100V-TF7(EU) ES100V-TF7W(EU) ES30V-VH3(EU) ES30V-VH3W(EU) ES50V-VH3W(EU) ES50V-VH3(EU) ES80V-VH3(EU) ES80V-VH3W(EU) ES100V-VH3(EU) ES100V-VH3W(EU) ES30V-VH1(EU) ES50V-VH1(EU) ES80V-VH1(EU) ES100V-VH1(EU) Por favor, lea y comprenda el manual antes de utilizarlo. Consérvelo adecuadamente para futuras consultas. Este producto sólo puede ser utilizado para fines domésticos, y no para fines industriales o comerciales.
Seite 18 1. Precauciones de Seguridad (Por favor, Lea antes de Usar)......3-4 2. Especificaciones - Lista de embalaje............5-7 3. Instalación....................7-9 4. Funcionamiento..................10-12 5. Limpieza y mantenimiento................13 6. Transporte y Almacenamiento..............13 7. Eliminación del producto................13 8. Solución de problemas.................14 9. Imagen del producto..................15...
Seite 19: Precauciones De Seguridad (Por Favor, Lea Antes De Usar)
Precauciones de Seguridad (Por favor, Lea antes de Usar) Explicación de los Símbolos Acciones que Cuestiones a las Acciones Eliminar deben ser que se debe prohibidas ejecutadas prestar atención Nota Alerta Prohibición El apagado del dispositivo debe ser El dispositivo debe conectarse a la posible después de la instalación.
Seite 20 Precauciones de Seguridad (Por favor, Lea antes de Usar) Explicación de los Símbolos Acciones que Cuestiones a las Acciones Eliminar deben ser que se debe prohibidas ejecutadas prestar atención Nota Alerta Prohibición personal reparación Los niños deben ser supervisados profesional no podrá reparar, dar para asegurarse de que no estén mantenimiento, desmontar...
Seite 21: Especificaciones - Lista De Embalaje
Especificaciones - Lista de embalaje Dimensiones externas Vista frontal Vista traser Vista latera Vista en sección Serie TF7 Serie TF7W Serie VH3 e1=310 e1=154 Serie VH3W Serie VH1 A. Salida de agua caliente B. Entrada de agua fría C. Revestimiento D. Resistencia eléctrica E.
Seite 22: Datos Técnicos
Modelo a1(mm) b1(mm) c1(mm) d1(mm) e1(mm) f1(mm) g1(mm) h1(mm) 1230 154-310 70-110 ES100V-VH3(EU) ES30V-VH3W(EU) ES50V-VH3W(EU) ES80V-VH3W(EU) ES100V-VH3W(EU) 1230 ES30V-VH1(EU) ES50V-VH1(EU) ES80V-VH1(EU) ES100V-VH1(EU) 1230 Nota: El rango de error permitido de los parámetros anteriores (dimensiones) es de ±10%. Datos técnicos Frecuencia Temperatura Nivel de Tensión nominal...
Seite 23: Instalación
Lista de embalaje Termo Válvula de Gancho de Cantidad Nombre Manual Eléctrico seguridad expansión (Piezas) (Unidad) (Piezas) (Piezas) Modelo Serie TF7/TF7W/VH3/VH3W/VH1 Instalación Precauciones de instalación Un espacio determinado (al menos 300 mm) deberá ser reservado al instalar el termo para facilitar las futuras reparaciones y el mantenimiento.
Seite 24 Para evitar accidentes, los accesorios suministrados por nuestra empresa deberán ser instalados y no deberán ser sustituidos o reemplazados. Si estos accesorios están dañados, el usuario deberá informar al departamento de reparaciones de nuestra empresa para que los repare y los sustituya por los accesorios proporcionados por nuestra empresa. Si se producen accidentes debido al incumplimiento del requisito anterior, nuestra empresa no será...
Seite 25 El método de instalación vertical de la serie TF7/TF7W/VH3/VH3W/VH1 es el siguiente: Perfore 2 agujeros que coincidan con los ganchos de expansión en la pared con un taladro de percusión consultando el diagrama de instalación 1 y las dimensiones de la figura 2. Inserte los ganchos de expansión en los agujeros de la pared, fíjelos correctamente y luego cuelgue el termo en los ganchos.
Seite 26: Funcionamiento
Funcionamiento Funcionamiento Cuando el termo es utilizado por primera vez después de la instalación, no hay agua en el revestimiento, por lo que la válvula de entrada de agua del grifo y la salida de agua del termo serán abiertas en primer lugar, la válvula de mezcla será puesta en la marcha más alta de liberación de agua caliente, y la salida de agua será...
Seite 27 En el estado de encendido, presione la tecla « » para cambiar sucesivamente entre ECO-BPS-Modo normal (serie VH3/VH3W). Esta función habilita la memoria después de un corte de energía, pero la memorización del hábito de utilización de agua de los usuarios será reiniciada. Modo MAX (serie TF7/TF7W) Después de poner en marcha el aparato, al pulsar la tecla "MAX", el modo MAX es activado, y el icono correspondiente «...
Seite 28: Precauciones De Uso
Configuración del modo Wi-Fi PROCEDIMIENTO DE EMPAREJAMIENTO EN LA APLICACIÓN Paso 1 • Descargue la aplicación hOn de la tienda de aplicaciones. Paso 2 Cree su cuenta en la aplicación Paso 3 Siga las instrucciones de hOn o inicie sesión si ya tiene una. emparejamiento en la aplicación hOn.
Seite 29: Limpieza Y Mantenimiento
La válvula de seguridad deberá ser revisada una vez al mes: Si sale agua al girar la pequeña manivela de la válvula de seguridad, indica que la válvula de seguridad ha funcionado normal- mente. Si no sale agua, póngase en contacto con el departamento de servicio posventa de Haier para que la reparen o la sustituyan.
Seite 30: Solución De Problemas
Solución de problemas Fenómeno Cuestiones por ser confirmadas Solución Si el sistema de suministro de agua no tiene agua, o la presión del agua Compruebe es demasiado baja No sale agua Si el punto de servicio de agua está bloqueado y si la válvula de agua Comprobar y limpiar caliente está...
Seite 31: Imagen Del Producto
Imagen del producto Marca comercial Haier ES50V-TF7(EU) ES80V-TF7(EU) ES100V-TF7(EU) Modelo ES50V-TF7W(EU) ES80V-TF7W(EU) ES100V-TF7W(EU) Cargar perfil Clase de eficiencia energética Eficiencia energética(%) 41.8 Consumo anual de electricidad (kWh) 1251 1229 1093 Ajuste de temperatura del termostato (°C) Nivel de potencia de sonido en interiores (dB) Precauciones específicas...
Seite 33 Aquecedor Elétrico de Água Manual do Usuário ES50V-TF7W(EU) ES50V-TF7(EU) ES80V-TF7W(EU) ES80V-TF7(EU) ES100V-TF7(EU) ES100V-TF7W(EU) ES30V-VH3(EU) ES30V-VH3W(EU) ES50V-VH3(EU) ES50V-VH3W(EU) ES80V-VH3(EU) ES80V-VH3W(EU) ES100V-VH3(EU) ES100V-VH3W(EU) ES30V-VH1(EU) ES50V-VH1(EU) ES80V-VH1(EU) ES100V-VH1(EU) Antes de utilizar, favor ler e entender o manual. Por favor, guarde este manual corretamente para consultas futuras. Este produto é...
Seite 34 Índice: 1. Precauções de segurança (Antes de utilizar, favor ler atentamente)..3-4 2. Especificação - Lista de embalagem............5-6 3. Instalação....................7-9 4. Operação....................10-12 5. Limpeza e manutenção................13 6. Transporte e Armazenamento..............13 7. Descarte do produto..................13 8. Solução de problemas..................14 9. Ficha de produto...................15...
Seite 35 Precauções de segurança (Antes de utilizar, favor ler atentamente) Explicação dos Símbolos Ações que devem Assuntos que devem Ações que devem ser executadas ter total atenção ser proibidas Nota Alerta Proibição É permitido o desligamento do O dispositivo visa a ligação perma- dispositivo após a instalação.
Seite 36: Precauções De Segurança (Antes De Utilizar, Favor Ler Atentamente)
Precauções de segurança (Antes de utilizar, favor ler atentamente) Explicação dos Símbolos Ações que devem Assuntos que devem Ações que devem ser executadas ter total atenção ser proibidas Nota Alerta Proibição O pessoal não profissional de As crianças devem ser supervisio- reparação não deve reparar, manter, nadas para garantir que não...
Seite 37: Especificação - Lista De Embalagem
Especificação - Lista de embalagem Dimensões externas Vista frontal Vista traseira Vista lateral Vista de seção Série TF7 Série TF7W Série VH3 e1=310 e1=154 Série VH3W Série VH1 A. Saída de água quente B. Entrada de água gelada C. Filtro D. Tubo de aquecimento E.
Seite 38: Dados Técnicos
Model a1(mm) b1(mm) c1(mm) d1(mm) e1(mm) f1(mm) g1(mm) h1(mm) 1230 154-310 70-110 ES100V-VH3(EU) ES30V-VH3W(EU) ES50V-VH3W(EU) ES80V-VH3W(EU) ES100V-VH3W(EU) 1230 ES30V-VH1(EU) ES50V-VH1(EU) ES80V-VH1(EU) 1230 ES100V-VH1(EU) Nota:±10% é a faixa de erro permitida dos parâmetros acima (dimensões). Dados técnicos Frequência Temperatura Nível à prova Tensão nominal Pressão nominal Todos os...
Seite 39: Instalação
Lista de embalagem Aquecedor Gancho de Válvula de Nome Manual Quantidade Elétrico de expansão segurança (Unidades) Modelo Água (Unidade) (Unidades) (Unidades) Série TF7/TF7W/VH3/VH3W/VH1 Instalação Precauções de instalação A fim de facilitar futuros reparos e manutenção, um espaço médio (pelo menos 300mm) deve ser reservado quando instalar o aquecedor de água.
Seite 40: Método De Instalação
A fim de evitar o perigo causado pelo reajuste acidental do termostato acima da temperatura, o aquecedor de água não deve ser fornecido com alimentação de interruptores externos como temporizador, e não deve se conectar a um circuito onde a comutação é...
Seite 41 O método de instalação vertical da série TF7/TF7W/VH3/VH3W/VH1 é: Faça 2 furos que combinem os ganchos de expansão na parede com uma broca de percussão, consultando o Diagrama de Instalação 1 e as dimensões na Figura 2. Insira os ganchos de expansão nos orifícios da parede, fixe-os corretamente e, em seguida, pendure o aquecedor de água nos ganchos.
Seite 42: Operação
Operação Operação Ao utilizar o aquecedor de água pela primeira vez após a instalação, não há água no filtro, de modo que a válvula de entrada de água da torneira e a saída de água do aquecedor de água devem ser abertas em um primeiro momento, a válvula misturadora deve ser voltada ao dispositivo de liberação de água quente mais alto, e a saída de água deve ser desligada depois que a água sair da cabeça do aspersor ou outras saídas de água continuamente (significando que o recipiente já...
Seite 43 ECO-BPS-Modo normal (série VH3/VH3W). Esta função habilita a memória após a falta de energia, mas a memorização do hábito de utilização de água dos usuários será reiniciada. Modo MAX (série TF7/TF7W) Depois que o dispositivo é iniciado, pressionando a tecla "MAX", o modo MAX é ativado e o ícone correspondente "...
Seite 44: Precauções De Utilização
Configuração do modo Wi-Fi PROCEDIMENTO DE EMPARELHAMENTO NA APLICAÇÃO Passo 1 • Faça download da aplicação hOn nas lojas Passo 2 Crie a sua conta na aplicação Passo 3 Siga as instruções de hOn ou faça login se já tiver emparelhamento na aplicação hOn uma conta Precauções de Utilização...
Seite 45: Limpeza E Manutenção
A válvula de segurança deve ser verificada uma vez por mês: Se a água fluir ao girar a pequena alça da válvula de segurança, indica que a válvula de segurança funcionou normalmente. Se não houver vazão de água, favor entrar em contato com o departamento de serviço pós-venda da Haier para reparo ou substituição.
Seite 46: Solução De Problemas
Solução de problemas Fenômeno Assuntos a serem confirmados Solução Se o sistema de abastecimento de água não tem água, ou a pressão Verifique da água é muito baixa Sem vazão de água Se o ponto de serviço de água está bloqueado, e se a válvula de água Verifique e limpe quente está...
Seite 47: Ficha De Produto
Ficha de produto Marca comercial Haier Modelo ES50V-TF7(EU) ES80V-TF7(EU) ES100V-TF7(EU) ES50V-TF7W(EU) ES80V-TF7W(EU) ES100V-TF7W(EU) Perfil de carga Classe de eficiência energética Eficiência energética(%) 41.8 Consumo anual de eletricidade (kWh) 1251 1229 1093 Ajuste de temperatura do termostato (°C) Nível de potência sonora em ambientes internos (dB) Precauções específicas...
Seite 49 Chauffe-eau électrique Manuel d'utilisation ES50V-TF7W(EU) ES50V-TF7(EU) 是非 ES80V-TF7(EU) ES80V-TF7W(EU) 成 ES100V-TF7(EU) ES100V-TF7W(EU) ES30V-VH3(EU) ES30V-VH3W(EU) ES50V-VH3(EU) ES50V-VH3W(EU) ES80V-VH3(EU) ES80V-VH3W(EU) ES100V-VH3(EU) ES100V-VH3W(EU) ES30V-VH1(EU) ES50V-VH1(EU) ES80V-VH1(EU) ES100V-VH1(EU) Lisez et comprenez le mode d'emploi avant de l'utiliser. Conservez-le soigneusement pour toute référence future. Ce produit ne doit être utilisé...
Seite 50 1. Précautions (à lire avant utilisation)............3-4 2. Spécification - Lettre d'emballage...............5-7 3. Installation....................7-9 4. Opération....................10-12 5. Nettoyage et entretien................. 13 6. Transport et stockage...................13 7. Élimination du produit...................13 8. Dépannage....................14 9. Image du produit...................15...
Seite 51: Précautions (À Lire Avant Utilisation)
Précautions (à lire avant utilisation) Précautions (à lire avant utilisation) Les actions qui Questions à traiter Actions interdites doivent être menées Remarque Alerte Prohibition La mise hors service de l'équipement L'appareil est conçu pour être après l'installation est autorisée. raccordé en permanence à une coupure l'alimentation ligne d'alimentation en eau, mais...
Seite 52: Explication Des Symboles
Precauciones de Seguridad (Por favor, Lea antes de Usar) Explication des symboles Les actions qui Actions interdites Questions à traiter doivent être menées Remarque Alerte Prohibition Le chauffe-eau ne doit pas être Les enfants doivent être surveillés réparé, entretenu, démonté ou modi- pour s'assurer qu'ils ne jouent pas Prohibition fié...
Seite 53: Spécification - Lettre D'emballage
Spécification - Lettre d'emballage Dimension externe Vue avant Vue arrière Vue latérale Vue transversale Série TF7 Série TF7W Série VH3 e1=310 e1=154 是非成 Série VH3W Série VH1 A. Sortie d'eau chaude B. Sortie de l'eau de refroidissement C. Tampon D.
Seite 54: Données Techniques
Modèle a1(mm) b1(mm) c1(mm) d1(mm) e1(mm) f1(mm) g1(mm) h1(mm) 1230 154-310 70-110 ES100V-VH3(EU) ES30V-VH3W(EU) ES50V-VH3W(EU) ES80V-VH3W(EU) ES100V-VH3W(EU) 1230 ES30V-VH1(EU) ES50V-VH1(EU) ES80V-VH1(EU) ES100V-VH1(EU) 1230 Remarque: La plage d'erreur admissible des paramètres ci-dessus (dimensions) est de ±10%. Données techniques Tension Fréquence Pression Température Surface Toutes...
Seite 55: Installation
Liste de colisage Titre Chauffe-eau Soupape de Crochet de Quantité Manuel électrique sécurité rallonge (Pièces) Modèle (Unité) (Pièces) (Pièces) Séries TF7/TF7W/VH3/VH3W/VH1 Installation Mesures d'installation Lors de l'installation du chauffe-eau, un espace (au moins 300 mm) doit être réservé pour faciliter les réparations et l'entretien ultérieurs. Si le chauffe-eau est intégré dans la plaque de jonction lors de l'installation, la plaque de contact près du couvercle de maintenance doit être mobile pour faciliter le retrait du couvercle de maintenance lors de la maintenance.
Seite 56: Méthode D'installation
Pour éviter les situations accidentelles, les accessoires fournis par notre société doivent être installés et ne doivent pas être remplacés ou remplacés. Si cet accessoire est endommagé, l'utilisateur doit en informer le service de réparation de notre société pour le réparer et le remplacer par des accessoires fournis par notre société.
Seite 57 L'installation verticale des séries TF7/TF7W/VH3/VH3W/VH1 est la suivante : Percez 2 trous correspondant aux crochets d'expansion sur le mur à l'aide d'une perceuse à percussion selon le schéma d'installation 1 et les dimensions de la figure 2. Insérez les crochets d'expansion dans les trous du mur, fixez-les correctement, puis accrochez le chauffe-eau aux crochets.
Seite 58: Opération
Opération Opération Lorsque vous utilisez le chauffe-eau pour la première fois après l'installation, il n'y a pas d'eau dans le tampon, il est donc nécessaire d'ouvrir d'abord la soupape d'alimentation en eau du robinet et la sortie du chauffe-eau, tournez le mitigeur vers la vidange d'eau chaude la plus élevée et l'eau La sortie doit s'éteindre après que l'eau s'écoule en continu de la tête de pulvérisation ou d'autres sorties d'eau (c'est-à-dire que le récipient a déjà...
Seite 59 Cette fonctionnalité active la mémoire après une panne de courant, mais la mémorisation des habitudes d'utilisation de l'eau des utilisateurs redémarre. Mode MAX (séries TF7/TF7W) Au démarrage de l'appareil, un appui sur le bouton «MAX» active le mode MAX et l'icône correspondante «...
Seite 60: Précautions D'emploi
Réglage du mode Wi-Fi PROCÉDURE D'APPAIRAGE DANS L'APPLICATION Étape 1 • Téléchargez l'application hOn dans les stores Étape 2 Créez votre compte sur l'appli- Étape 3 Suivez les instructions d’appairage dans cation hOn ou connectez-vous si l'application hOn vous possédez déjà un compte Précautions d'emploi 1.
Seite 61: Nettoyage Et Entretien
La soupape de sécurité doit être vérifiée une fois par mois : Si de l'eau fuit lorsque la poignée de la petite soupape de sécurité est tournée, cela signifie que la soupape de sécurité fonctionne normalement. S'il n'y a pas de fuite d'eau, contactez le service après-vente Haier pour réparation ou remplacement.
Seite 62: Dépannage
Dépannage Phénomène La confirmation est importante La solution S'il n'y a pas d'eau dans le système d'eau ou si la pression de l'eau est Vérifiez trop basse Pas de fuites d'eau Si le point de puisage d'eau est bloqué et que la soupape d'eau Inspection et nettoyage chaude est enclenchée 1.
Seite 63: Image Du Produit
Image du produit Marque déposée Haier ES50V-TF7(EU) ES80V-TF7(EU) ES100V-TF7(EU) Modèle ES50V-TF7W(EU) ES80V-TF7W(EU) ES100V-TF7W(EU) Profil de charge Classe d'efficacité énergétique Efficacité énergétique(%) 41.8 Consommation électrique annuelle(kWh) 1251 1229 1093 Réglage de la température du thermostat(°C) Niveau de puissance acoustique de la pièce(dB) Consignes spécifiques...
Seite 65 Elektrischer Wassererhitzer Anwenderhandbuch ES50V-TF7W(EU) ES50V-TF7(EU) ES80V-TF7(EU) ES80V-TF7W(EU) ES100V-TF7(EU) ES100V-TF7W(EU) ES30V-VH3(EU) ES30V-VH3W(EU) ES50V-VH3W(EU) ES50V-VH3(EU) ES80V-VH3(EU) ES80V-VH3W(EU) ES100V-VH3(EU) ES100V-VH3W(EU) ES30V-VH1(EU) ES50V-VH1(EU) ES80V-VH1(EU) ES100V-VH1(EU) Bitte lesen Sie das Handbuch vor der Verwendung sorgfältig durch. Bitte bewahren Sie es zur weiteren Verwendung gut auf. Dieses Produkt kann ausschließlich für Haushaltszwecke, nicht aber für industrielle oder gewerbliche Zwecke verwendet werden.
Seite 66 1. Sicherheitshinweise (bitte vor der Verwendung lesen).......3-4 2. Spezifikation - Packungsliste..............5-7 3. Einbau......................7-9 4. Verfahren....................10-12 5. Reinigung und Wartung................13 6. Transport und Lagerung................13 7. Produktentsorgung..................13 8. Fehlersuche....................14 9. Produktbild....................15...
Seite 67: Sicherheitshinweise (Bitte Vor Der Verwendung Lesen)
Sicherheitshinweise (bitte vor der Verwendung lesen) Symbolic Interpretation Auszuführende Zu beachtende Verbotene Maßnahmen Punkte Handlungen Anmerkung Warnhinweis Verbote Das Abschalten des Geräts wird nach Das Gerät ist für den dauerhaften der Installation gestattet. Anschluss an die Wasserleitung Warnhinweis Warnhinweis Das Abschalten kann, basierend auf vorgesehen, jedoch nicht für den den Verdrahtungsregeln, durch die Anschluss an eine Schlauchlei-...
Seite 68: Sie Sich Nicht Mit Dem Heißen
Sicherheitshinweise (bitte vor der Verwendung lesen) Symbolic Interpretation Auszuführende Zu beachtende Verbotene Maßnahmen Punkte Handlungen Anmerkung Warnhinweis Verbote Nicht fachkundiges Reparaturper- Kinder sollten beaufsichtigt sonal darf den Wassererhitzer nicht werden, um sicherzustellen, dass eigene Initiative reparieren, Verbote Verbote sie nicht mit dem Gerät spielen. warten, zerlegen oder umbauen.
Seite 69: Spezifikation - Packungsliste
Spezifikation - Packungsliste Externe Abmessungen Vorderansicht Rückansicht Seitenansicht Ansicht des Abschnitts Serie TF7 Serie TF7W Serie VH3 e1=310 e1=154 Serie VH3W Serie VH1 A. Warmwasserauslass B. Kühlwassereinlass C. Liner D. Heizungsrohr E. Temperaturrohr F. Magnesiumstab G. Wandhalterung Modell a1(mm) b1(mm) c1(mm) d1(mm) e1(mm) f1(mm) g1(mm) h1(mm) ES50V-TF7(EU)
Seite 70: Technische Daten
Modell a1(mm) b1(mm) c1(mm) d1(mm) e1(mm) f1(mm) g1(mm) h1(mm) 1230 154-310 70-110 ES100V-VH3(EU) ES30V-VH3W(EU) ES50V-VH3W(EU) ES80V-VH3W(EU) ES100V-VH3W(EU) 1230 ES30V-VH1(EU) ES50V-VH1(EU) ES80V-VH1(EU) 1230 ES100V-VH1(EU) Anmerkung: Die zulässige Fehlermarge der oben genannten Parameter (Abmessungen) beträgt ±10%. Technische Daten Nennfrequenz Nenndruck Bemessungstemperatur Wasserdichtigkeitsgrad Nennspannung Alle Modelle 220-240...
Seite 71: Einbau
Packliste Name Elektrischer Erweiterungs Menge Sicherheitsventil Handbuch -haken Wassererhitzer (Stck.) (Stck.) (Einheit) (Stck.) Modell Serie TF7/TF7W/VH3/VH3W/VH1 Einbau Vorsichtsmaßnahmen beim Einbau Der elektrische Wassererhitzer muss in Innenräumen mit einer Umgebungstemperatur von über 0 °C installiert werden, und die Rohrleitung muss zentral verlegt werden. Der Abstand Beim Einbau des Wassererhitzers ist ein gewisser Freiraum (mindestens 300 mm) zwischen dem Warmwasserauslass und der Warmwasserentnahmestelle darf nicht zu groß...
Seite 72: Einbauverfahren
Um das Unfallrisiko zu minimieren, muss das von uns gelieferte Zubehör installiert werden, welches nicht ersetzt oder ausgetauscht werden darf. Wenn dieses Zubehör beschädigt ist, muss der Benutzer die Reparaturabteilung unseres Unternehmens informieren, damit es repariert und durch das von unserem Unternehmen bereitgestellte Zubehör ersetzt werden kann.
Seite 73 Die vertikale Installationsmethode der Serie TF7/TF7W/VH3/VH3W/VH1 ist wie folgt: Bitte bohren Sie mit einer Schlagbohrmaschine 2 Löcher, die zu den Erweiterungshaken an der Wand passen, gemäß dem Installationsschema 1 und den Abmessungen in Abbildung Führen Sie die Erweiterungshaken in die Wandlöcher ein, befestigen Sie sie Führen Sie die Erweiterungshaken in die Wandlöcher ein, befestigen Sie sie Führen Sie die Erweiterungshaken in die Wandlöcher ein, befestigen Sie sie Führen Sie die Erweiterungshaken in die Wandlöcher ein, befestigen Sie sie...
Seite 74: Verfahren
Verfahren Verfahren Wenn der Wassererhitzer zum ersten Mal nach der Installation verwendet wird, befindet sich kein Wasser in der Auskleidung. Daher müssen zunächst das Leitungswassereinlassventil und der Wasserauslass des Wassererhitzers geöffnet, das Mischventil auf die höchste Stufe des Heißwasserauslassess gestellt und der Wasserauslass abgestellt werden, nachdem kontinuierlich Wasser aus dem Sprinklerkopf oder anderen Wasserauslässen fließt (was anzeigt, dass der Behälter bereits mit Wasser gefüllt worden ist).
Seite 75 nacheinander einzuschalten (Serie VH3/VH3W/VE1). Diese Funktion aktiviert den Speicher nach einem Stromausfall, das Speichern der Wasser- nutzungsgewohnheiten der Benutzer wird jedoch neu gestartet. MAX-Modus (Serie TF7/TF7W) Nach dem Einschalten des Geräts wird mittels Drücken der Taste “MAX” der MAX-Modus aktiviert, und das entsprechende Symbol “ ”...
Seite 76: Wlan-Moduseinstellung
WLAN-Moduseinstellung KOPPELUNGSVORGANG IN DER APP Schritt 1 • Laden Sie die hOn-App aus den Stores herunter. Schritt 2 • Erstellen Sie Ihr Konto in Schritt 3 • Folgen Sie den der hOn-App oder melden Kopplungsanweisungen in der Sie sich an, wenn Sie bereits hOn-App.
Seite 77: Reinigung Und Wartung
Das Sicherheitsventil ist einmal im Monat zu überprüfen: Wenn beim Drehen des kleinen Griffs des Sicherheitsventils Wasser ausfließt, zeigt dies an, dass das Sicherheitsventil normal funktioniert hat. Wenn kein Wasser ausfließt, wenden Sie sich bitte an den Haier-Kundendienst, um das Gerät zu reparieren oder auszutauschen.
Seite 78: Fehlersuche
Fehlersuche Phänomen Zu bestätigender Sachverhalt Lösung Entweder verfügt das Wasserversorgungssystem über kein Bitte überprüfen Sie Wasser oder der Wasserdruck ist zu Kein niedrig Wasserabfluss Ob die Wasserzapfstelle blockiert ist und ob das Warmwasserventil Kontrolle und Reinigung eingeschaltet ist 1. Bitte überprüfen Sie, ob der Bitte überprüfen Sie Warmwasserauslass eingeschaltet ist 2.
Seite 79: Produktbild
Produktbild Marke Haier ES50V-TF7(EU) ES80V-TF7(EU) ES100V-TF7(EU) Modell ES50V-TF7W(EU) ES80V-TF7W(EU) ES100V-TF7W(EU) Lastprofil Energieeffizienzklasse Energieeffizienz(%) 41.8 Jährlicher Stromverbrauch (kWh) 1251 1229 1093 Temperatureinstellung des Thermostats (°C) Schallleistungspegel im Innenbereich (dB) Besondere Vorsichtsmaßnahmen Siehe Handbuch Täglicher Stromverbrauch (kWh) 7.163 7.801 8.134 V40(L) 95.4 143.1...
Seite 81 Scaldabagno elettrico Manuale d'uso ES50V-TF7W(EU) ES50V-TF7(EU) ES80V-TF7W(EU) ES80V-TF7(EU) ES100V-TF7(EU) ES100V-TF7W(EU) ES30V-VH3(EU) ES30V-VH3W(EU) ES50V-VH3(EU) ES50V-VH3W(EU) ES80V-VH3(EU) ES80V-VH3W(EU) ES100V-VH3W(EU) ES100V-VH3(EU) ES30V-VH1(EU) ES50V-VH1(EU) ES80V-VH1(EU) ES100V-VH1(EU) È necessario leggere e comprendere il manuale prima dell'uso. Conservarlo correttamente per ulteriori riferimenti. Questo prodotto è destinato solamente a scopi domestici, e non a scopi industriali o commerciali.
Seite 82 Sommario: 1. Precauzioni di sicurezza (leggere prima dell'uso)........3-4 2. Specifiche - elenco di imballaggio...............5-6 3. Installazione....................7-9 4. Funzionamento..................10-12 5. Pulizia e manutenzione................13 6. Trasporto e stoccaggio.................13 7. Smaltimento del prodotto................13 8. Risoluzione dei problemi ................14 9. Immagine del prodotto .................15...
Seite 83: Precauzioni Di Sicurezza (Leggere Prima Dell'uso)
Precauzioni di sicurezza (leggere prima dell'uso) Spiegazione dei simboli Temi ai quali si deve Azioni vietate Azioni da eseguire prestare attenzione Nota Avviso Divieto Deve essere possibile spegnere il Il dispositivo deve essere collegato dispositivo dopo l'installazione. permanentemente tubo Avviso spegnimento può...
Seite 84 Precauzioni di sicurezza (leggere prima dell'uso) Spiegazione dei simboli Temi ai quali si deve Azioni vietate Azioni da eseguire prestare attenzione Nota Avviso Divieto Il personale di riparazione non I bambini devono essere sorveglia- professionale non deve riparare, ti per assicurarsi che non giochino Divieto Divieto eseguire la manutenzione, smontare...
Seite 85: Specifiche - Elenco Di Imballaggio
Specifiche - elenco di imballaggio Dimensione esterna Vista frontale Vista posteriore Vista laterale Vista in sezione Serie TF7 Serie TF7W Serie VH3 e1=310 e1=154 Serie VH3W Serie VH1 A. Uscita acqua calda B. Ingresso acqua fredda C. Rivestimento D. Tubo di riscaldamento E.
Seite 86: Dati Tecnici
Modèle a1(mm) b1(mm) c1(mm) d1(mm) e1(mm) f1(mm) g1(mm) h1(mm) 1230 154-310 70-110 ES100V-VH3(EU) ES30V-VH3W(EU) ES50V-VH3W(EU) ES80V-VH3W(EU) ES100V-VH3W(EU) 1230 ES30V-VH1(EU) ES50V-VH1(EU) ES80V-VH1(EU) ES100V-VH1(EU) 1230 Nota: L'intervallo di errore consentito dei parametri di cui sopra (dimensioni) è ±10%. Dati Tecnici Tensione Pressione Frequenza Temperatura Livello di...
Seite 87: Installazione
Elenco di imballaggio Gancio di Scaldabagno Valvola di Quantità Nome Manuale Quando si installa lo scaldabagno, è necessario riservare un certo spazio (almeno 300mm) elettrico espansione sicurezza (Pz.) per facilitare le riparazioni e gli interventi di manutenzione futuri. Se lo scaldabagno è (Pz.) (Unità) (Pz.)
Seite 88: Modalità Di Installazione
Per evitare il verificarsi di situazioni pericolose bisogna installare solo accessori forniti dalla nostra azienda e questi non devono essere sostituiti o rimpiazzati. Se questi accessori sono danneggiati, l'utente dovrà informare il servizio di assistenza della nostra azienda che li riparerà...
Seite 89 Il metodo di installazione verticale della serie TF7/TF7W/VH3/VH3W/VH1 è il seguente: Praticare 2 fori corrispondenti ai ganci di espansione sulla parete con un trapano a percussione facendo riferimento allo Schema di installazione 1 e alle dimensioni nella Figura 2. Inserire i ganci di espansione nei fori a parete, fissarli correttamente e quindi appendere lo scaldabagno ai ganci.
Seite 90: Funzionamento
Funzionamento Funzionamento Quando si usa lo scaldabagno per la prima volta dopo l'installazione, non è presente acqua nel serbatoio, quindi è necessario aprire innanzitutto la valvola di ingresso dell'acqua del rubinetto e Quando si usa lo scaldabagno per la prima volta dopo l'installazione, non è presente acqua nel l'uscita dell'acqua dello scaldabagno;...
Seite 91 Questa funzione abiliterà la memoria dopo un'interruzione dell'alimentazione, ma la memorizzazione delle abitudini di utilizzo dell'acqua degli utenti verrà riavviata. Modalità MAX (serie TF7/TF7W) Dopo l'avvio del dispositivo, premendo il tasto "MAX", viene abilitata la modalità MAX e viene illuminata l'icona corrispondente « ».
Seite 92: Precauzioni Per L'uso
Impostazione della modalità Wi-Fi PROCEDURA DI ACCOPPIAMENTO DELL'APP Passo 1 • Scaricare l'applicazione hOn. Passo 2 Creare un account nell'app Passo 3 Per l'accoppiamento, seguire le hOn o accedere se esiste già istruzioni dell'app hOn. un account. Precauzioni per l'uso 1.
Seite 93: Pulizia E Manutenzione
La valvola di sicurezza deve essere controllata mensilmente: Se quando si ruota la piccola maniglia della valvola di sicurezza, significa che questa funziona normalmente. Se non fuoriesce acqua, contattare il servizio post-vendita di Haier per la riparazione o la sostituzione. L'ispezione di sicurezza deve essere effettuata regolarmente da professionisti, le incrostazioni nel tubo di riscaldamento devono essere rimosse e l’asta di magnesio deve essere sostituita...
Seite 94: Risoluzione Dei Problemi
Risoluzione dei problemi Problema Fattori da verificare Solutions Se il sistema di alimentazione dell'acqua è privo di acqua o la Verificare pressione dell'acqua è troppo bassa Nessuna fuoriuscita Se il servizio dell'acqua è bloccato e d'acqua se la valvola dell'acqua calda è Controllo e pulizia aperta 1.
Seite 95: Immagine Del Prodotto
Immagine del prodotto Marchio Haier ES50V-TF7(EU) ES80V-TF7(EU) ES100V-TF7(EU) Modello ES50V-TF7W(EU) ES80V-TF7W(EU) ES100V-TF7W(EU) Caricamento profilo Classificazione di efficienza energetica Efficienza energetica(%) 41.8 Consumo annuale di elettricità (kWh) 1251 1229 1093 Impostazione della temperatura del termostato (°C) Livello di potenza sonora interna (dB)
Seite 97 Használati Utasítás ES50V-TF7W(EU) ES50V-TF7(EU) ES80V-TF7W(EU) ES80V-TF7(EU) ES100V-TF7(EU) ES100V-TF7W(EU) ES30V-VH3(EU) ES30V-VH3W(EU) ES50V-VH3(EU) ES50V-VH3W(EU) ES80V-VH3(EU) ES80V-VH3W(EU) ES100V-VH3(EU) ES100V-VH3W(EU) ES30V-VH1(EU) ES50V-VH1(EU) ES80V-VH1(EU) ES100V-VH1(EU) Ez a termék kizárólag háztartási célokra alkalmazható, nem használható ipari vagy...
Seite 98 Tartalom: Telepítés........5. T 7. A...
Seite 99 Biztonsági Útmutató Szimbólumok magyarázata Tiltott használati Dolgok, melyekre módok használati módok figyelmet kell fordítani Megjegyzés Készenlét Tiltás Az eszköz áram alá helyezése csak A készülék célja, hogy tartósan csatlakozzon a vízvezetékhez, de Készenlét Az eszköz áram alá helyezésére Készenlét csatlakozzon konnektorokra vagy rögzített...
Seite 100: Biztonsági Útmutató
Biztonsági Útmutató Szimbólumok magyarázata Tiltott használati Dolgok, melyekre módok használati módok figyelmet kell fordítani Megjegyzés Készenlét Tiltás A nem képzett nem javíthat- A gyermekeket felügyelni kell, ják meg, tarthatják karban, szerelhe- Tiltás Tiltás tik szét vagy alakíthatják át a 3 éves és gyermekek, valamint csökkent...
Seite 101 TF7 sorozat TF7W sorozat VH3 sorozat e1=310 e1=154 VH3W sorozat VH1 sorozat Modell a1(mm) b1(mm) c1(mm) d1(mm) e1(mm) f1(mm) g1(mm) h1(mm) ES50V-TF7(EU) ES50V-TF7W(EU) ES80V-TF7(EU) 1070 ES80V-TF7W(EU) ES100V-TF7(EU) 1285 ES100V-TF7W(EU) 154-310 70-110 ES30V-VH3(EU) 154-310 ES50V-VH3(EU) 70-110 ES80V-VH3(EU) 154-310 70-110...
Seite 102: Technikai Adatok
Modell a1(mm) b1(mm) c1(mm) d1(mm) e1(mm) f1(mm) g1(mm) h1(mm) 1230 154-310 70-110 ES100V-VH3(EU) ES30V-VH3W(EU) ES50V-VH3W(EU) ES80V-VH3W(EU) ES100V-VH3W(EU) 1230 ES30V-VH1(EU) ES50V-VH1(EU) ES80V-VH1(EU) 1230 ES100V-VH1(EU) Technikai adatok Névleges Névleges Névleges Névleges Vízállóság Minden feszültség frekvencia nyomás szintje modell 220-240 0.80 75°C IPX4 Nettó...
Seite 103 Csomagolás tartalma Elektromos Biztonsági Titre Quantité Manuális Tágító hurok szelep (Db.) (Db.) Modèle (Egység) (Db.) sorozat TF7/TF7W/VH3/VH3W/VH1 Telepítés Telepítési óvintézkedések...
Seite 104: Telepítési Módok
Telepítési módok (Összes sorozat) TF7/TF7W sorozat 154mm 310mm VH3 sorozat Forró víz kimenet 200mm sorozat VH3W/VH1 Forró víz 2. Ábra szelep szelep szelep ( TF7/TF7W/VH1/VH3W Forró víz kimenet szelep TF7/TF7W/VH1/VH3W sorozat Forró víz szelep 4. Ábra szelep szelep ES50V-TF7(EU) ES80V-TF7(EU) ES100V-TF7(EU) Modell ES100V-TF7W(EU)
Seite 105 TF7/TF7W/VH3/VH3W/VH1 TF7/TF7W/VH3W/VH1 konzol biztonságosan fel van akasztva a tágulási kampóra, hogy megakadályozza a...
Seite 106 Be/Ki VH3/VH3W sorozat WIFI mód ikon (VH3W) Be/Ki TF7/TF7W sorozat WIFI (TF7W) Kezdés (TF7/TF7W/VH3/VH3W sorozat) a TF7/TF7W/VH3/VH3W sorozatnál). (VH3/VH3W sorozat). TF7/TF7W/VH3/VH3W sorozat...
Seite 107 TF7/TF7W sorozat Normál mód (TF7/TF7W/VH3/VH3W sorozat) TF7/TF7W sorozat VH3/ VH3W sorozat Maradék melegvíz (VH3/ VH3W sorozat) Leállítás (TF7/TF7W Használati útmutató (VH1 sorozat)
Seite 108 Wi-Fi mód beállítás PÁROSÍTÁSI ELJÁRÁS AZ ALKALMAZÁSBAN 1. lépés • Töltse le a hOn alkalmazást a megfelel áruházból 2. lépés Hozza létre ókját a hOn 3. lépés Kövesse a hOn alkalmazás alkalmazásban, vagy jelent- párosításra vonatkozó utasításait kezzen be, ha már van ókja Használat Óvintézkedései...
Seite 109: Szállítás És Tárolás
Vigyázat: Szállítás és Tárolás...
Seite 110 Jelenség Megoldás vagy a víznyomás túl alacsony Ha a víz szolgáltatási pont el van kapcsolva kapcsolva útmutató szerint útmutató szerint érte el osztállyal útmutató szerint nem egyenletes csatlakozása indul el, vagy a nem világít osztállyal E1 van megjelenítve újra az áramhoz E2/H0 van megjelenítve osztállyal...
Seite 111 Termék kép Védjegy Haier ES50V-TF7(EU) ES80V-TF7(EU) ES100V-TF7(EU) Modell ES50V-TF7W(EU) ES80V-TF7W(EU) ES100V-TF7W(EU) Profil betöltése Energiahatékonysági osztály Energiahatékonyság(%) 41.8 Éves villamosenergia-fogyasztás (kWh) 1251 1229 1093 Lásd a kézikönyvet Különleges óvintézkedések Napi villamosenergia-fogyasztás (kWh) 7.163 7.801 8.134 V40(L) 95.4 143.1 171.7 Védjegy Haier...
Seite 113 Inspired Living ES50V-TF7W(EU) ES50V-TF7(EU) ES80V-TF7W(EU) ES80V-TF7(EU) ES100V-TF7(EU) ES100V-TF7W(EU) ES30V-VH3(EU) ES30V-VH3W(EU) ES50V-VH3(EU) ES50V-VH3W(EU) ES80V-VH3(EU) ES80V-VH3W(EU) ES100V-VH3(EU) ES100V-VH3W(EU) ES30V-VH1(EU) ES50V-VH1(EU) ES80V-VH1(EU) ES100V-VH1(EU)
Seite 114 ..10-12 ................
Seite 117 e1=310 e1=154 a1(mm) b1(mm) c1(mm) d1(mm) e1(mm) f1(mm) g1(mm) h1(mm) ES50V-TF7(EU) ES50V-TF7W(EU) ES80V-TF7(EU) 1070 ES80V-TF7W(EU) ES100V-TF7(EU) 1285 ES100V-TF7W(EU) 154-310 70-110 ES30V-VH3(EU) 154-310 ES50V-VH3(EU) 70-110 154-310 ES80V-VH3(EU) 70-110...
Seite 118 a1(mm) b1(mm) c1(mm) d1(mm) e1(mm) f1(mm) g1(mm) h1(mm) 1230 154-310 70-110 ES100V-VH3(EU) ES30V-VH3W(EU) ES50V-VH3W(EU) ES80V-VH3W(EU) ES100V-VH3W(EU) 1230 ES30V-VH1(EU) ES50V-VH1(EU) ES80V-VH1(EU) ES100V-VH1(EU) 1230 220-240 0.80 IPX4 ES50V-TF7(EU) ES50V-TF7W(EU) 3000W 25kg 3000W 25kg ES80V-TF7(EU) 3000W ES80V-TF7W(EU) 3000W 34kg 34kg 3000W 41kg 3000W 41kg ES100V-TF7(EU) ES100V-TF7W(EU)
Seite 120 360mm 154mm 310mm 200mm ES50V-TF7(EU) ES80V-TF7(EU) ES100V-TF7(EU) ES100V-TF7W(EU) ES50V-TF7W(EU) ES80V-TF7W(EU) 297mm 622mm 830mm ES30V-VH1(EU) ES50V-VH1(EU) ES80V-VH1(EU) ES100V-VH1(EU) ES30V-VH3W(EU) ES50V-VH3W(EU) ES80V-VH3W(EU) ES100V-VH3W(EU) 120mm 200mm 508mm 730mm...
Seite 124 VH1)
Seite 127 ES50V-TF7(EU) ES80V-TF7(EU) ES100V-TF7(EU) ES50V-TF7W(EU) ES80V-TF7W(EU) ES100V-TF7W(EU) 41.8 1251 1229 1093 7.163 7.801 8.134 V40(L) 143.1 95.4 171.7 ES30V-VH1(EU) ES50V-VH1(EU) ES80V-VH1(EU) ES100V-VH1(EU) 36.7 1421 2756 1427 2.484 6.696 6.531 12.819 V40(L) 92.8 130.8 ES30V-VH3(EU) ES50V-VH3(EU) ES80V-VH3(EU) ES100V-VH3(EU) ES30V-VH3W(EU) ES100V-VH3W(EU) ES50V-VH3W(EU) ES80V-VH3W(EU) 39.3 41.9 39.5...
Seite 128 0040510460A 20240424...

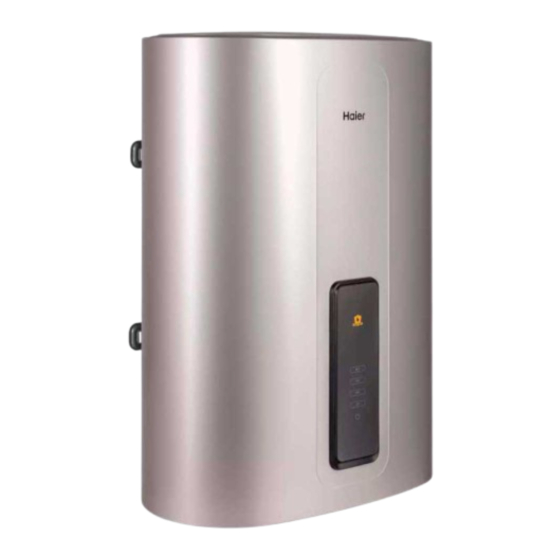

Haier ES50V-TF7 EU Bedienungsanleitung
