Quantum OUTBACK Benutzerhandbuch Seite 15

Einstellung der Armlehnenbreite
Sie können die Breite jeder Armlehne unabhängig
voneinander ändern.
HINWEIS: Eine Änderung
kann zu einer Vergrößerung der Gesamtbreite Ihres
Elektrorollstuhls führen.
So ändern Sie die Armlehnenbreite:
1. Suchen Sie die beiden Armlehnenknöpfe auf jeder
Seite der Halterung der Armlehnenaufnahme. Siehe
Abbildung 11.
2. Lösen Sie die Knöpfe.
3. Schieben Sie die Armlehnen auf die gewünschte Breite
hinein oder heraus.
4. Ziehen Sie die Knöpfe fest.
Einstellung des Armlehnenwinkels
So ändern Sie den Armlehnenwinkel:
1. Heben Sie die Armlehne gerade an, sodass sie senkrecht
zum Boden steht. Siehe Abbildung 11
2. Lösen Sie die Kontermutter.
3. Drehen Sie die Einstellschraube, um die Vorderseite der
Armlehne anzuheben oder abzusenken.
4. Ziehen Sie die Gegenmutter fest, um die Einstellschraube
zu fixieren..
Höhenverstellung der Armlehne
So ändern Sie die Armlehnenhöhe:
1. Lösen Sie die beiden
Armlehnenaufnahme.
2. Heben oder senken Sie die Armlehne auf die gewünschte
Höhe.
3. Ziehen Sie die Stellschrauben fest, um die Armlehne zu
sichern.
Controller-Position
Sie können den Controller in Richtung des Armlehnens oder
von dieser wegbewegen oder die Position des Controllers
für die Verwendung mit der linken oder rechten Hand änder1
WARNUNG!
Platzieren Sie den Controller-Kabelbaum nicht so, dass
er im Sitzrahmen oder im elektrischen Grundrahmen
eingeklemmt werden kann.
So erweitern Sie den Controller:
1. Klappen Sie die Armlehne hoch, sodass sie senkrecht
zum Boden steht
2. Lösen Sie die Stellschraube an der Controller-Halterung.
Siehe Abbildung 11.
3. Schieben Sie den Controller in die gewünschte Position
hinein oder aus der Armlehne heraus.
4. Ziehen Sie die Stellschraube fest, um den Controller zu
sichern.
der Armlehnenbreite
Stellschrauben an der
KOMFORT EINSTELLUNGEN
Marmeladennuss
Einstellschrauben
für
Armlehnenwinkel
Schrauben zur
Höhenverstellung
der Armlehne
Armlehnenknopf

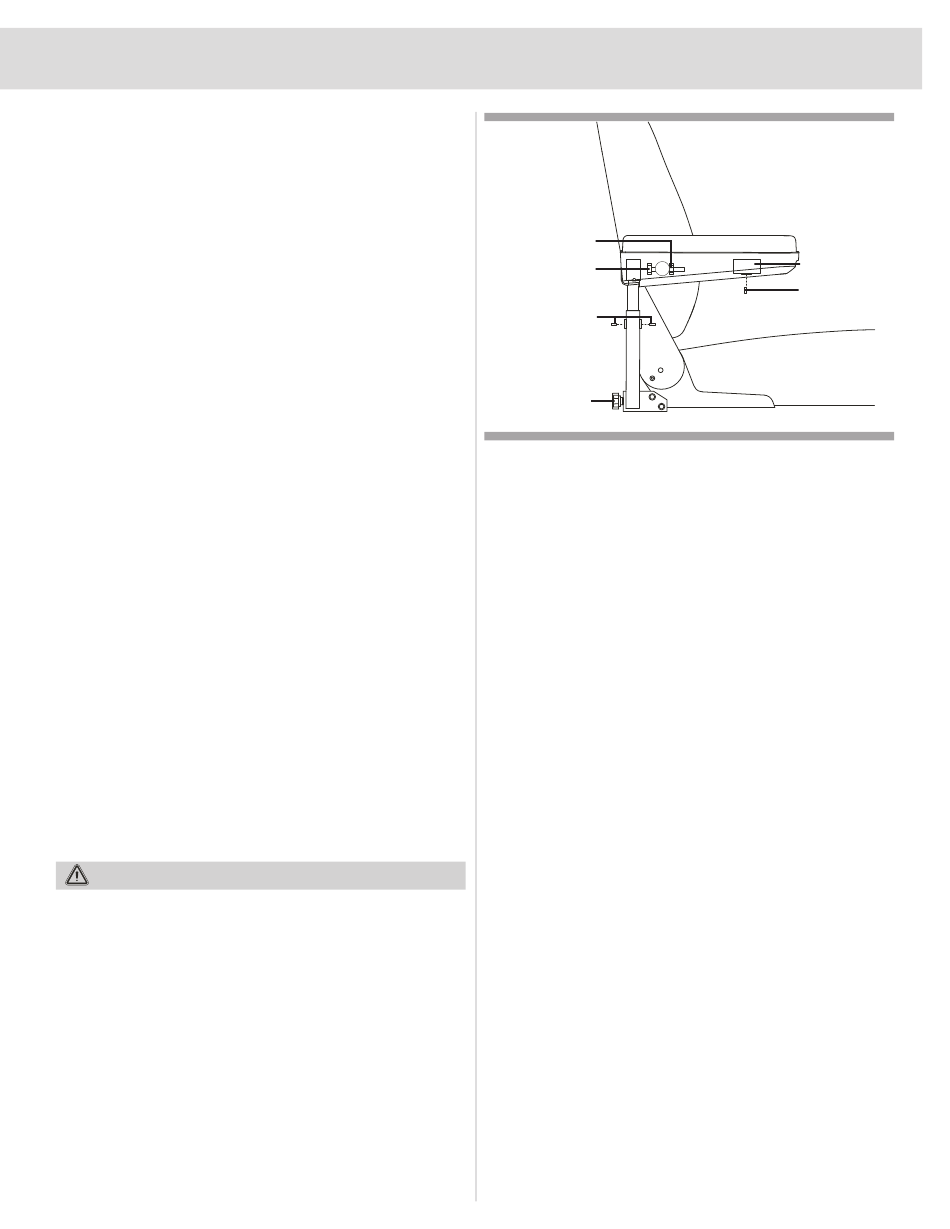

Bild 11. Einstellung der Rückenlehne/Armlehne
So ändern Sie die Controller-Position:
1. Schalten Sie den Controller aus.
2. Ziehen Sie den/die Controller-Stecker vom Netzteil ab.
3. Entfernen Sie alle Kabelbinder, mit denen der Controller-
Kabelbaum an der Armlehne befestigt ist.
4. Klappen Sie die Armlehne hoch, sodass sie senkrecht
zum Boden steht
5. Lösen Sie die Stellschraube an der Controller-Halterung.
6. Schieben Sie den Controller aus der Armlehne.
7. Lösen Sie die Stellschraube in der anderen Armlehne.
8. Platzieren Sie den Controller in der anderen Armlehne.
9. Ziehen Sie die Stellschrauben in beiden Armlehnen fest.
10. Ziehen Sie die Stellschrauben in beiden Armlehnen fest.
11. Befestigen Sie den
Kabelbindern an der Armlehne. Siehe Abbildung 6.
.
HINWEIS: Wenn Ihr Elektrorollstuhl mit einem TRU
Balance 3 Power Positioning System ausgestattet
ist, lesen Sie die Informationen in den ergänzenden
Handbüchern Ihres Sitzsystems.
15
Controller-
Halterung
Stellschraube
Controller-Kabelbaum mit
