Svenska - Hikmicro Pyrometer Schnellstartanleitung

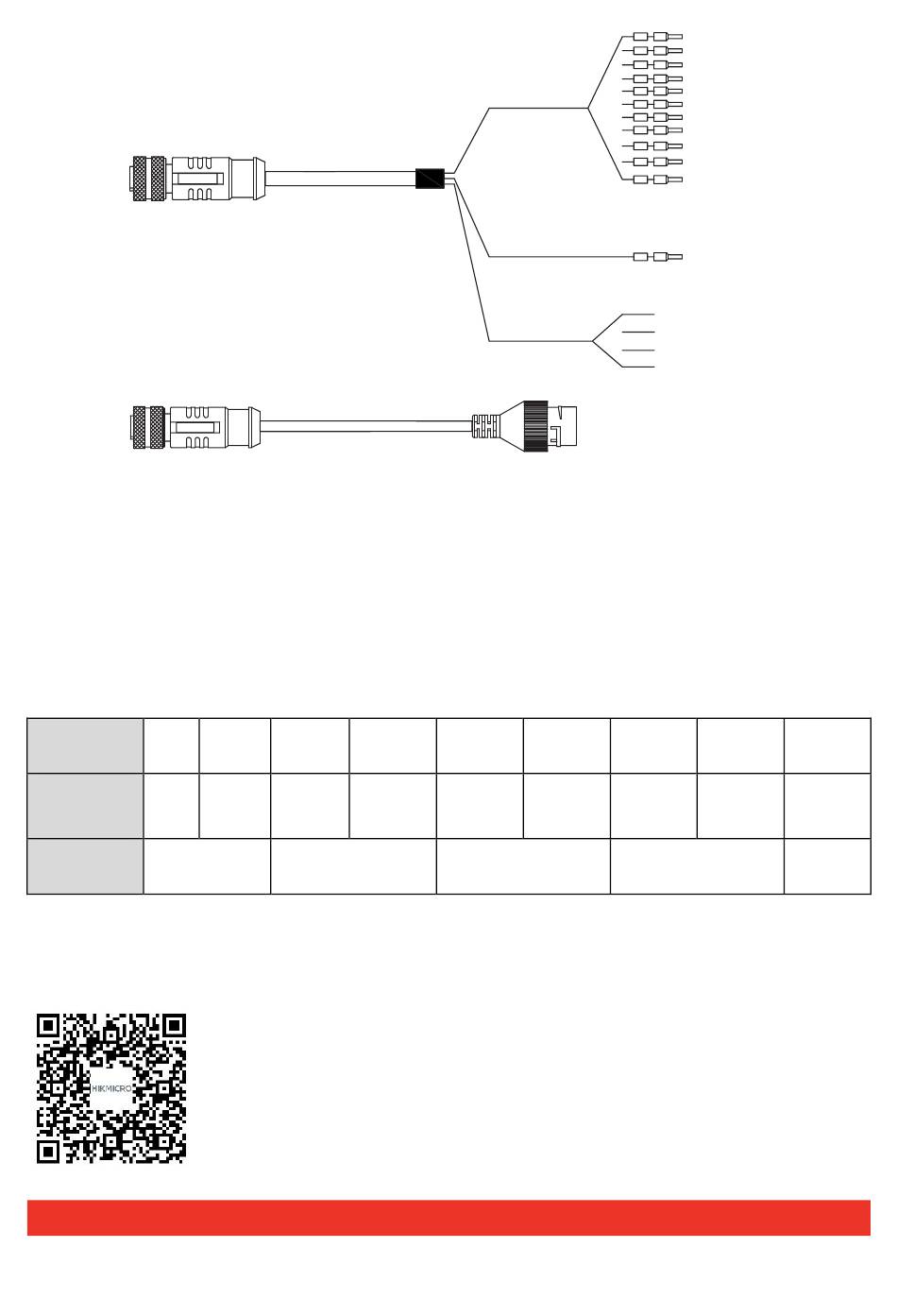

Flyplugg B
Flyplugg A
Luftfartsplugg
Kobles til den tilsvarende flypluggen på pyrometeret.
Nettverksplugg
Kobles til en svitsj eller ruter for nettverksforsyning.
Feilsø kingsport
Kun for feilsø king utfø rt av teknikere.
Skjermet kabel
Forhindrer elektromagnetiske forstyrrelser fra pyrometerets signal, koblet til jord.
Terminal
Silketrykk
VCC
Farge
Rø d
Virkemåte
Strø minngang
10 til 30 VDC
3 flere operasjoner
Skann QR-koden nedenfor for å få brukerhåndboken med detaljer om installasjon, igangkjø ring
og konfigurasjon av enheten.
GND MA 1+ MA 2+
MA 1- MA 2-
Svart
1+ Grå 2+ Grø nn
1- Lilla 2- Brun
Analog utgang
Nettverksplugg
RS485+ RS485-
Gul Rosa
RS-485
Kommunikasjon
25
Termisk
Skjermet
kabel
Feilsø kingsport
COM NO/NC
Oransje Blå
Bryteralarmutgang

Svenska

I/O
Hvit
Digital
utgang
