HIKMICRO Pyrometer Schnellstartanleitung Seite 16

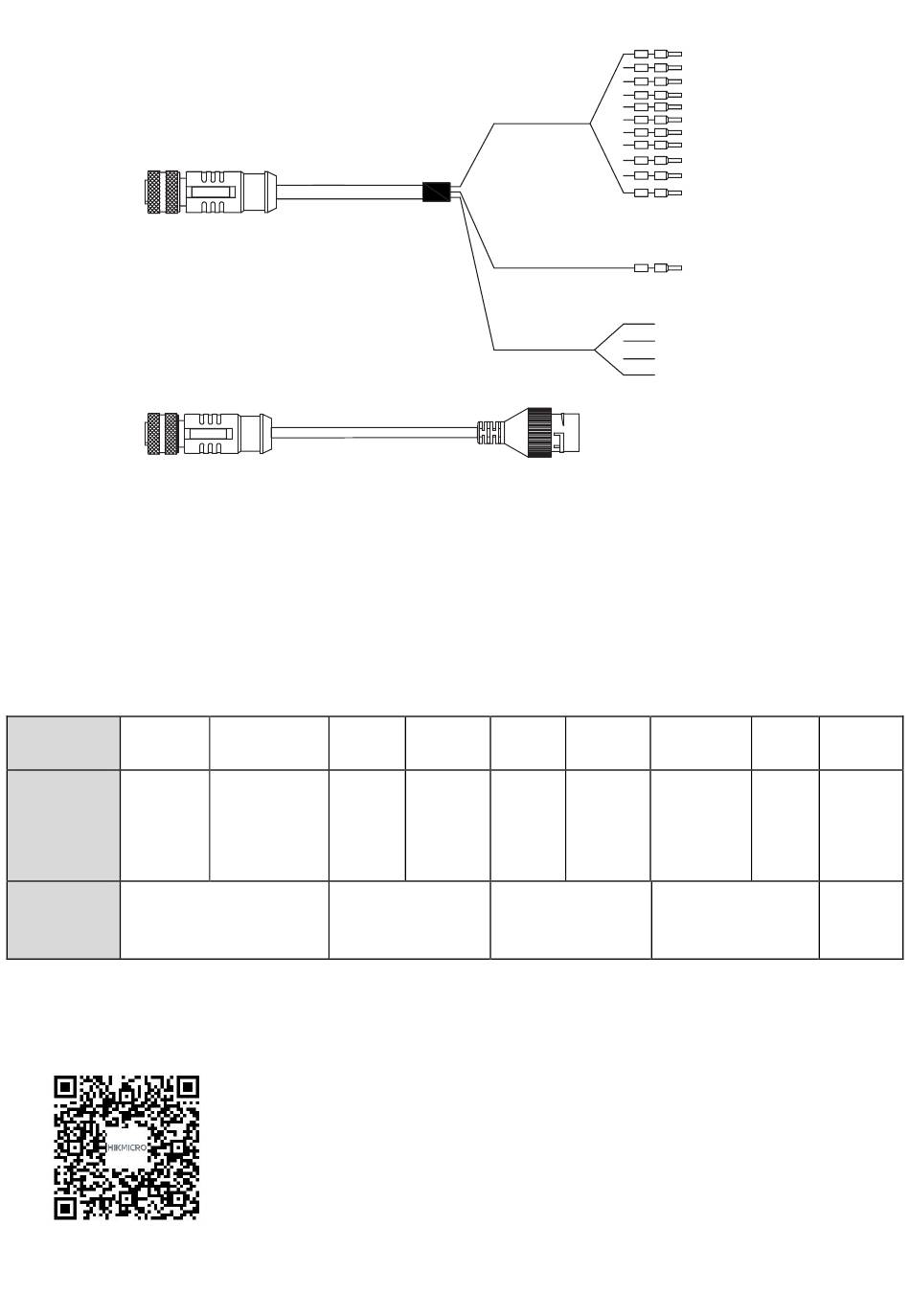

Letecký konektor B
Letecký konektor A
Letecká zástrčka
Pripája sa k príslušnej leteckej zásuvke pyrometra.
Sieťová zástrčka
Pripája sa k prepínaču alebo smerovaču na sieťové napájanie.
Ladiaci port
Len na ladenie technikmi.
Tienený kábel
Zabraňuje elektromagnetickému rušeniu zo signálu pyrometra pripojeného k uzemneniu.
Svorka
Sieťotlač
VCC
Farba
Červená
Funkcia
Zdroj napájania
10 až 30 V jednosmerného
prú du
3 Ďalšie operácie
Naskenujte QR kód nižšie a získajte návod na použitie s podrobnosťami o inštalácii, uvedení do
prevádzky a konfigurácii zariadenia.
UZEMNENIE MA 1+
MA 1-
Čierna
1+ Sivá
1-
Fialová
Analó gový výstup
MA 2+ RS485 RS485-
+
MA 2-
Žltá Ružová
2+
Zelená
2-
Hnedá
RS-485
Komunikácia
14
Termografické
Tienený
kábel
Ladiaci port
Sieťová
zástrčka
COM
Oranžová
Prepínač výstupu
alarmu
NO/N I/O
C
Modrá Biela
Digitálny
výstup
