Suomi - Hikmicro Pyrometer Schnellstartanleitung

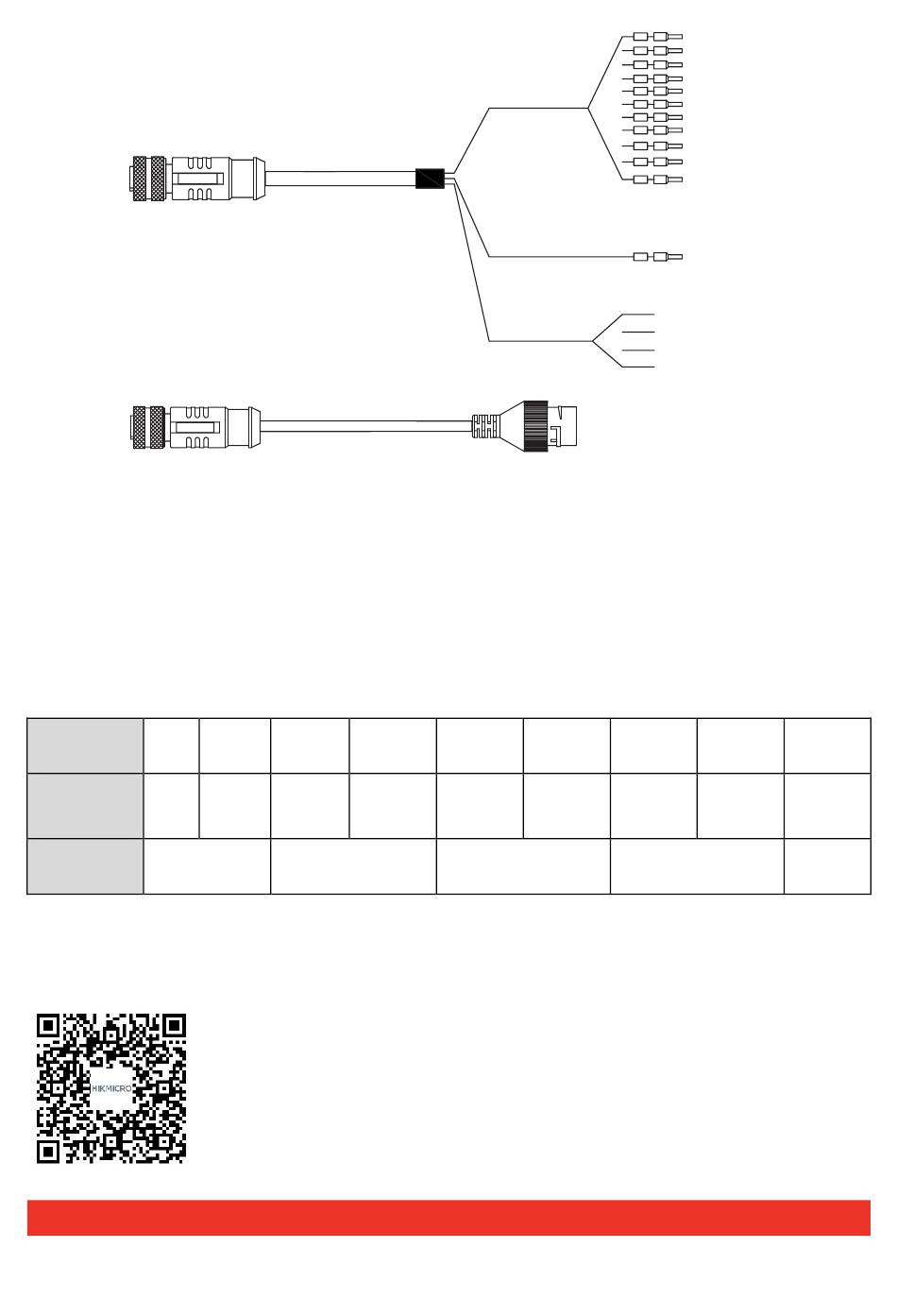

Luftfartsstik B
Luftfartsstik A
Luftfartstik
Tilsluttes det tilsvarende luftfartsstik på pyrometeret.
Netvæ rksstik
Tilsluttes en switch eller router for strø m- og netvæ rksforsyning.
Fejlfindingsport
Kun til fejlfinding af teknikere.
Skæ rmet kabel
Forhindrer elektromagnetisk interferens fra pyrometerets signal, der er forbundet til jord.
Terminal
Silketryk
VCC
Farve
Rø d
Funktion
Strø mindgang
10 til 30 VDC
3 Flere handlinger
Scan QR-koden nedenfor for at få brugervejledningen med oplysninger om installation,
idriftsæ ttelse og konfiguration af enheden.
GND MA 1+ MA 2+
MA 1- MA 2-
Sort
1+ Grå 2+ Grø n
1- Lilla 2- Brun
Analog udgang
Netvæ rksstik
RS485+ RS485-
Gul Lyserø d
RS-485
Kommunikation
22
Termisk
Skæ rmet
kabel
Fejlfindingsport
COM NO/NC
Orange Blå
Skift alarmudgang

Suomi

I/O
Hvid
Digital
udgang
