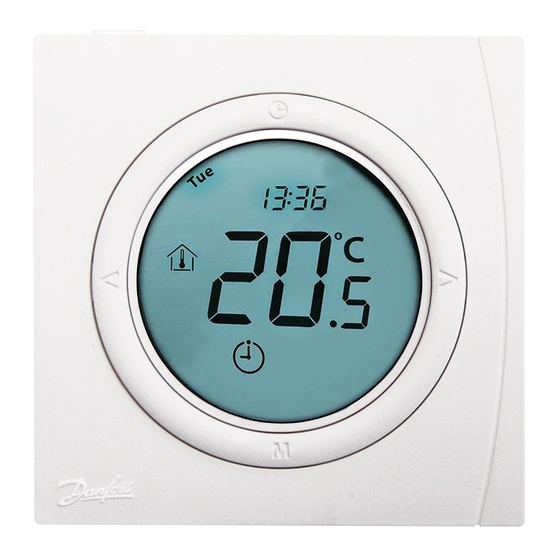

Einbauanleitung WT-D/P
1 Einbauschritte
1. Der Einbau muss von einer Elektrofachkraft durchgeführt werden.
2. Der Raumthermostat sollte in einer Höhe von etwa 1,5 m über dem Boden eingebaut werden, an einer Stelle, wo die Einwirkungen von Sonnenlicht, Zugluft oder
anderen Wärmequellen (z. B. Fernseher) vermieden werden (Abb. 1).
3. Entfernen Sie zunächst vorsichtig die Abdeckung (Abb. 2).
4. Schließen Sie die Anschlussleitung an und montieren Sie dann die hintere Abdeckung mit den mitgelieferten Schrauben an die Wanddose. Montieren Sie anschlie-
ßend die hintere Abdeckung (Abb. 3).
Die Bedienungsanleitung ist abrufbar unter: heating.danfoss.com.
2 Verkabelung
1. Abmessungen (siehe Abb. 4).
2. Schaltbild (siehe Abb. 5, S1, S2: Klemmen für Bodenfühler).
3. WT-D/P wird oft mit dem TWA-Stellantrieb von Danfoss verwendet. Je nach den Bedingungen des Standorts der Stromquelle sowie der Art des Stellantriebs (NC
oder NO) unterscheidet sich die Verkabelung von Raumthermostat und Stellantrieb. Beachten Sie die Abbildungen, um die Verkabelung vorzunehmen:
1. Wenn sich die Stromquelle in der Nähe des Raumthermostats befindet:
Verbindung mit dem Stellantrieb vom Typ TWA 230 V NC (siehe Abb. 6).
▪
Verbindung mit dem Stellantrieb vom Typ TWA 230 V NO (siehe Abb. 7).
▪
2. Wenn sich die Stromquelle in der Nähe des Stellantriebs befindet:
Verbindung mit dem Stellantrieb vom Typ TWA 230 V NC (siehe Abb. 8).
▪
Verbindung mit dem Stellantrieb vom Typ TWA 230 V NO (siehe Abb. 9).
▪
3 Fehlercodes
Teil Displayanzeige
1 E1
2 E2
4 Hinweise
1. Eine korrekte Verkabelung ist unerlässlich; vor der Verkabelung wird die Verwendung eines geeigneten Werkzeugs zur Bestätigung von L und N empfohlen.
2. Entfernen Sie nicht zu viel von der Isolierung des Kabels, um einen Kurzschluss durch den Kontakt des unisolierten Kabels mit der eingebauten Wanddose aus
Metall in Größe 86 zu vermeiden.
3. Achten Sie bei der Befestigung des Raumthermostats in eine Wanddose mit der Schraube darauf, dass die Schraube nicht auf das Kabel drückt oder das Kabel
berührt. Es besteht Kurzschlussgefahr, wenn die Kabelisolierung durch die Schraube beschädigt wird und das unisolierte Kabel in Kontakt mit der Schraube
kommt.
4. Wenn die Wände gestrichen werden müssen, wird der Raumthermostat erst nach dem Streichen montiert, um ein Eindringen von Staub oder Farbe in den Raum-
thermostat und somit eine Beschädigung des PCB zu verhindern.
5. Die maximale Belastung des Relais beträgt 3 A (ohmsche Last) oder 1 A (induktive Last, z. B. Pumpe, Motor). Das Relais wird beschädigt, wenn die maximale Belas-
tungsgrenze überschritten wird.
6. Das Thermostat darf nicht abgedeckt werden (z. B. durch das Aufhängen von Tüchern direkt davor).
7. Der Raumthermostat sollte mit dem entsprechenden Steuer- oder Regelantrieb in einer individuellen Raumtemperaturregelung angeschlossen werden.
5 Technische Spezifikation
Funktion
Zulassung
Umgebungstemperatur
IP-Schutzart
Max. Last, induktiv
Maximale ohmsche Last
Danfoss Heating Solutions
Beschreibung
Defekt des Raumfühlers
Defekt des Bodenfühlers
Beschreibung
CE-Kennzeichnung, EN60730
-10 ℃ -60 ℃
30
<1 A
<3 A
Funktion
Leistungsaufnahme
Spannungsversorgung
Einstellbereich der Raumtemperatur
Einstellbereich der Bodentemperatur
Hüllenmaterial
VICUJ103
Beschreibung
2 W
85-250 VAC, 50/60 Hz
5 ℃ -35 ℃
20 ℃ -45 ℃
ABS + PC
