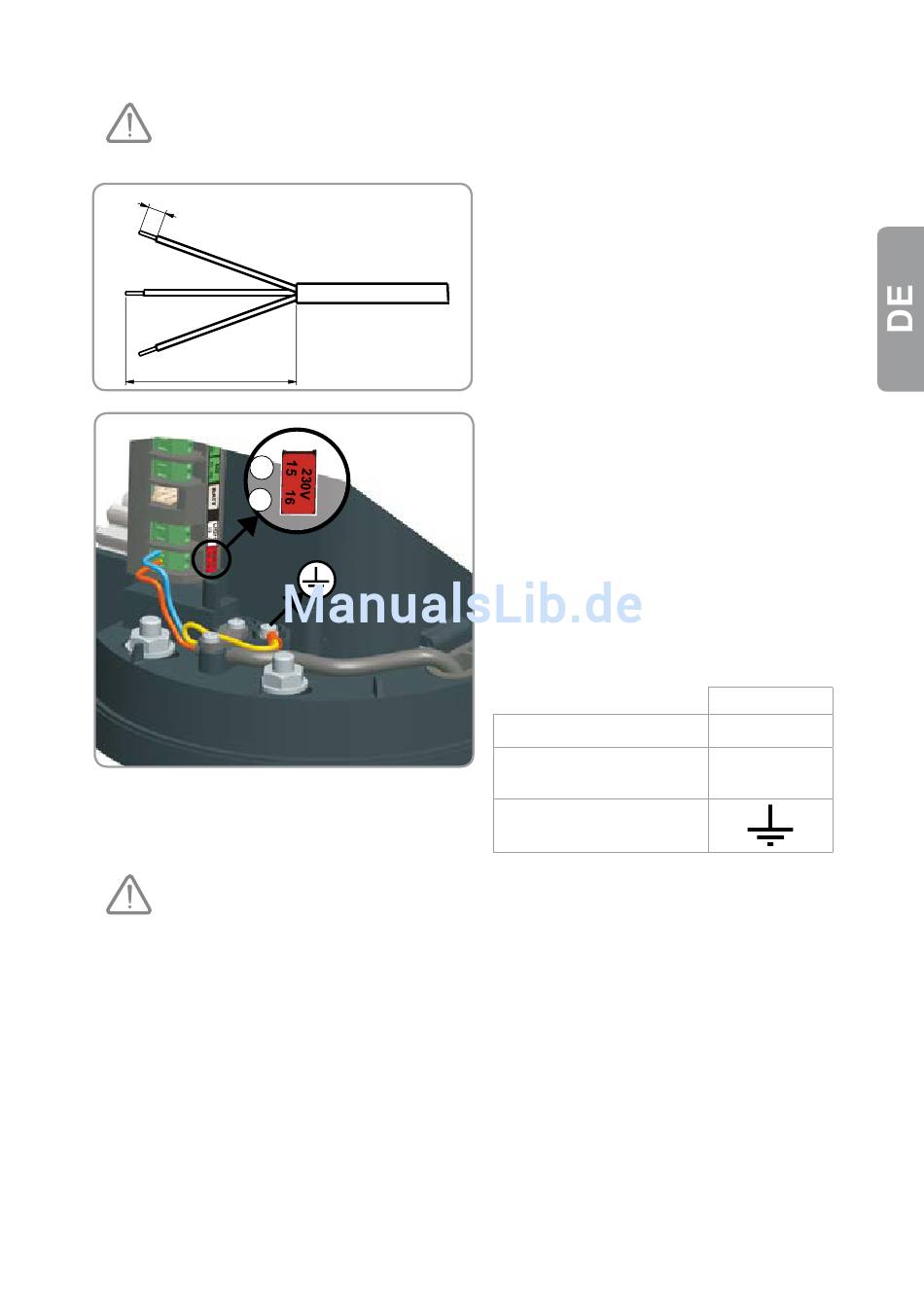

► Anschluss an die Stromversorgung
Führen Sie die folgenden Arbeiten zu Ihrer eigenen Sicherheit nur bei nicht
angeschlossener Stromversorgung aus.
8 mm
75 mm
Halten Sie unbedingt die Farben der Kabel ein.
► Anschluss an eine Solarstromversorgung Siehe Seite 30
► Anschluss der Sicherheitszubehörteile
► Fotozellen (Option für das Simple Move) Siehe Seite
23 und 24
Die Fotozellen müssen unbedingt installiert und angeschlossen werden, bevor der Antrieb in Betrieb
genommen wird.
► Gelbe Signalleuchte (Option für das Simple Move) Siehe
Seite 26 und 27
N
P
[1]. Isolieren Sie das Stromkabel ab (alle 3 Adern
gleich lang).
[2]. Schließen Sie das Erdungskabel an. Ein
Erdungskabel (grün/gelb) und die mitgelieferte
Isolierhülse (17) müssen bei bestimmtem
Zubehör verwendet werden (Beleuchtung 230
V Klasse I).
[3]. Schließen Sie die Phasen P und N an den
Klemmen 15 und 16 des Steuergeräts an
(Roter Aufkleber
die Adern richtig eingeklemmtsind, indem Sie
leicht an ihnen ziehen.
Blaues Kabel
Rotes/braunes/
schwarzes Kabel
Grünes oder gelbes
Kabel
230 V) Prüfen Sie, ob
Klemme
N
15
P
16
15
