2. VERANKERUNG
Die einzelnen Schritte
• Anbringen der Verankerungsbolzen
• Antriebsbefestigung
• Montage der Zahnstange
• Mechnische Einstellung
► Anbringen der Verankerungsbolzen

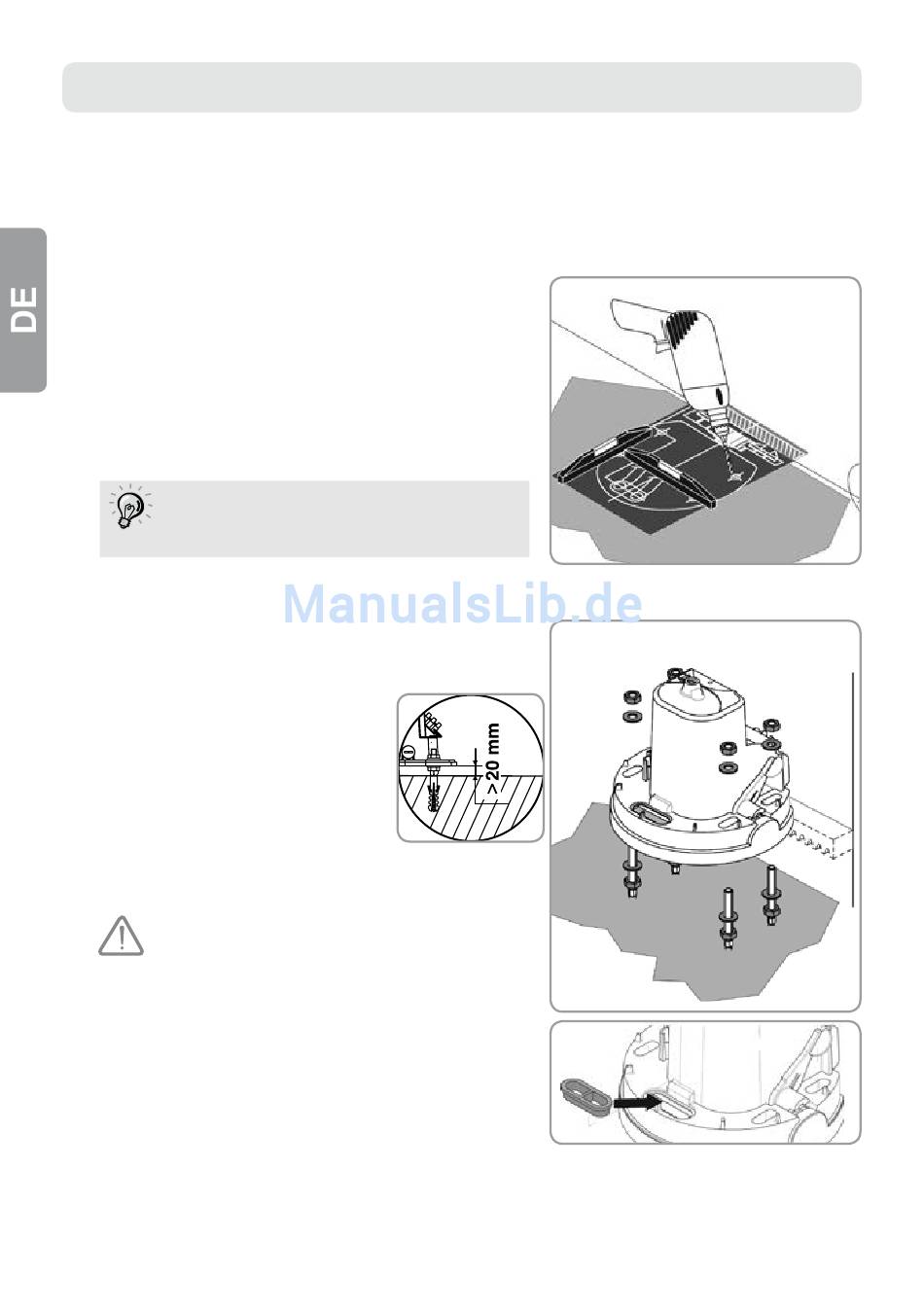

[1]. Legen Sie die Montageschablone (gedruckt auf dem
Karton) auf den Boden und bohren Sie die Löcher mit
einem für den Untergrund geeigneten Bohrer (Ø 12
mm). (20)
[2]. Setzen Sie die Dübel (12x60 S12) ein. Schrauben Sie die
Verankerungsbolzen mit 2 Gewinden (M10x15) ein. (19)
Fetten Sie die Verankerungsbolzen
leicht, bevor Sie sie in Dübel
schrauben.
► Antriebsbefestigung
[1]. Schrauben Sie 4 Muttern (M10 verzinkt (17)) und
fügen Sie dann 4 Unterlegscheiben (flach Ø10 5x22x2
verzinkt). (18)
[2]. Entfernen Sie di Abdeckhaube
(1) vom Antrieb (4).
[3]. Setzen Sie den Antrieb auf die
Verankerungsbolzen: Achten Sie
darauf, dass der Flansch (der
Unterteil des Antriebs) nicht mehr
als 25 mm über dem Boden sitzt.
Wir empfehlen einen Abstand von 20 bis 25 mm.
Richten Sie Den Antrieb mit Hilfe der
Wasserwaage horizontal aus.
[4]. Befestigen Sie den Antrieb, nachdem Sie die Höhe über
dem Boden eingestellt haben, mit den Unterlegscheibe
(flach Ø10 5x22x2 verzinkt) (18) und 4 Muttern (M10
verzinkt). (17)
[5]. Bringen Sie die vorgebohrte Kabeldurchführung (8) in der
für die Einführung des Versorgungskabels vorgesehen
Öffnung an.
10
