PeakTech 6070 Bedienungsanleitung
Labornetzgeräte
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für PeakTech 6070
Inhaltszusammenfassung für PeakTech 6070
- Seite 1 6070 ® PeakTech Bedienungsanleitung / Operation Manual Labornetzgeräte / Laboratory Power Supplies...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Zur Betriebssicherheit der Geräte und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüssen sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb der Geräte unbedingt zu beachten. - Seite 3 Achtung! ® Die PeakTech 6070 verfügt über die Möglichkeit der Aktivierung einer Tastensperre. Bitte lesen Sie Kapitel 5.3 auf Seite 7 für weitere Informationen. Achtung! Labornetzgeräte sind nicht zum Laden von Batterien konzipiert. Eine solche Benutzung kann zu schwerwiegenden Beschädigungen am Gerät führen, welche von Ansprüchen jeglicher Art...
-
Seite 4: Technische Daten
3. Technische Daten Eingangsspannung: 115/230 V AC; 50/60 Hz umschaltbar extern Ausgangsspannung: 0 ~ 30 V regelbar Ausgangsstrom: 0 ~ 5 A regelbar CV ≤ 0,01% + 1mV Netzstabilität: CC ≤ 0,02% + 1mA (bei 0-100% Last) CV ≤ 0,01% + 3mV Laststabilität: CC ≤... -
Seite 5: Anzeigen Und Bedienelemente An Der Vorderseite Des Gerätes

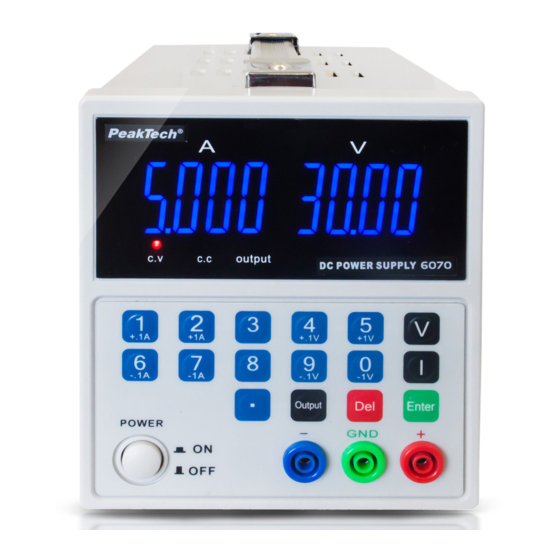

4. Anzeigen und Bedienelemente an der Vorderseite des Gerätes LED-Ausgangsstromanzeige LED-Ausgangsspannungsanzeige Anzeige für den Betriebsmodus: C.V.: Konstantspannungsbetrieb C.C.: Konstantstrombetrieb Output: Ausgang ist freigegeben und eingestellte Ausgangsspannung/strom wird ausgegeben Tastenfeld zur Eingabe von Ausgangsspannung und Ausgangsstrom Dezimalpunkt Ein/Aus-Schalter (-) – Ausgangsbuchse GND –... -
Seite 6: Bedienung
5. Bedienung 5.1. Einstellen der Ausgangsspannung Direkte Eingabe Zur Einstellung der Ausgangsspannung wie beschrieben verfahren: 1.) Gerät einschalten. 2.) Taste „V“ drücken. Die LED-Anzeige zeigt 00.00 an und die erste Stelle blinkt. 3.) Durch Drücken der entsprechenden Zifferntasten den gewünschten Spannungswert eingeben. - Seite 7 5.2. Einstellen des Ausgangsstromes Direkte Eingabe Zur Einstellung der Ausgangsstromes wie beschrieben verfahren: 1.) Gerät einschalten. 2.) Taste [I] drücken. Die LED-Anzeige zeigt 00.00 an und die erste Stelle blinkt. 3.) Durch Drücken der entsprechenden Zifferntasten den gewünschten Stromwert eingeben. 4.) Sollte eine Fehleingabe erfolgt sein, kann mit der [Del]-Taste (Korrekturtaste) die bisherige Eingabe verworfen und die Eingabe wiederholt werden.
- Seite 8 5.3. Zusatzfunktionen 1.) Output-Taste Drücken Sie [Output], um den Ausgang zu aktivieren und die eingestellten Werte auszugeben. oder drücken Sie [Output], um den Ausgang zu sperren. (Standardeinstellung: Ausgang ist deaktiviert nach dem Einschalten des Gerätes). 2.) Tastensperre Das Gerät verfügt über eine Tastensperre, welche das versehentliche Verändern der Ausgangsspannung –...
- Seite 9 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 10/2015 Po...
