PeakTech 6190 Bedienungsanleitung
Stabilisiertes labornetzgerät
Verwandte Anleitungen für PeakTech 6190
Inhaltszusammenfassung für PeakTech 6190

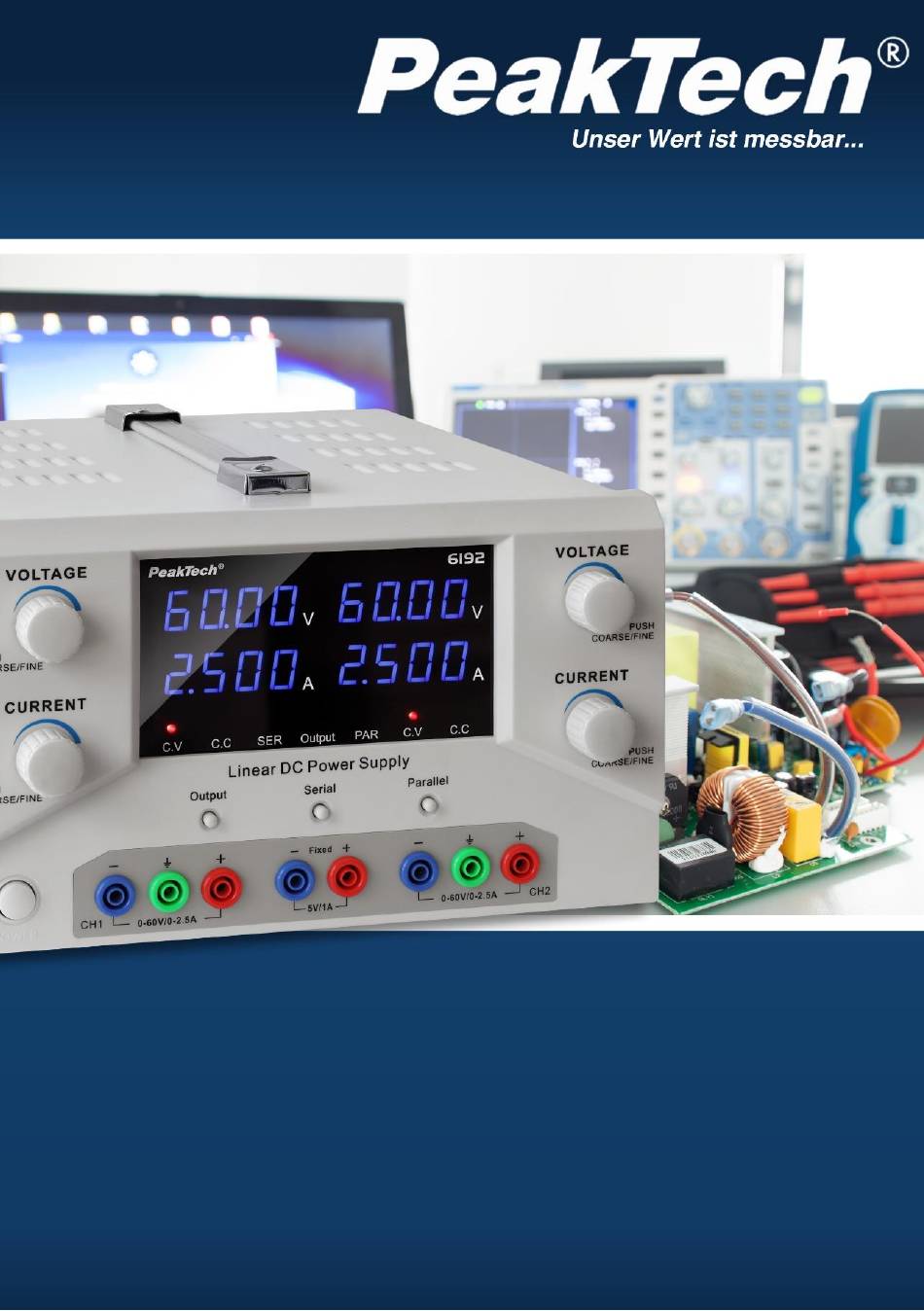

- Seite 1 6190 - 6194 ® PeakTech Bedienungsanleitung / Operation Manual Stabilisiertes Labornetzgerät / Laboratory Power Supply...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE- Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS). Zur Betriebssicherheit der Geräte und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüssen sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb der Geräte unbedingt zu beachten. - Seite 3 Messumgebung: Diese Geräte sind nur für die Verwendung in trockenen Innenräumen geeignet und verfügen über keinerlei Schutz gegen Tropf- oder Spritzwasser. Diese Geräte sind nur für die Verwendung in Staubfreien Innenräumen geeignet und verfügen über eine aktive Ventilation sowie Ventilationsschlitze zur Kühlung des Innenraumes. Eine staubige Messumgebung kann zur Ansaugung des Staubes und damit zu Beschädigung des Gerätes durch Kurzschlüsse oder mangelnde Kühlung sorgen.
-
Seite 4: Einführung
2. Einführung Diese Serie von präzisen DC-Labornetzgeräten verfügt über eine Vielzahl nützlicher Funktionen, wie der Voreinstellung der Spannungs- und Strombegrenzungswerte bei abgeschaltetem Ausgang, der Leistungsanzeige in Watt oder der Grob- und Feinregelung der Ausgangswerte. Es handelt sich bei dieser Serie um linear-geregelte und stabilisierte Netzgeräte mit Sicherheitstransformator zur Ausgabe einer Schutzkleinspannung. -
Seite 5: Technische Daten
3. Technische Daten Modellnummer: P 6190 P 6191 P 6192 P 6193 P 6194 Regelbare DC 0…30v 2×0…60V 2×0…30V 2×20…60V 2×0…30V Ausgangsspannung: Regebarer DC 2×0…2.5A 2×0…5A 2×0…2.5A 2×0…5A 0…10A Ausgangsstrom: Festwertausgang: 5V/1A 5V/1A USB-Schnittstelle: 104~127V AC (60Hz) Eingangsspannung: oder 207~253V AC (50Hz) umschaltbar CV ≤... - Seite 6 4. Anzeigen und Bedienelemente auf der Vorderseite des Gerätes 4.1. Zweikanal Modelle P 6190 – P 6193 Drehregler für Ausgangsspannung CH1: Grobeinstellung: Stellen Sie die Ausgangsspannung in 1V Schritten ein Feineinstellung: Drücken Sie auf den Drehregler zum Umschalten. Stellen Sie die Ausgansspannung in 10mV Schritten ein Segmentanzeige für Spannung und Strom CH1: Mit LEDs für den CV (Constant...
-
Seite 7: Einkanal Modell P 6194
4.2. Einkanal Modell P 6194 Drehregler für Strombegrenzung (Fein): Feineinstellung: Stellen Sie die Strombegrenzung in 10mA Schritten ein Segmentanzeige für Spannung und Strom: Auflösung von 10mV und 10mA Drehregler für Strombegrenzung (Grob): Grobeinstellung: Stellen Sie die Strombegrenzung in 1A Schritten ein Power- Schalter: Schalten Sie das Gerät über diesen Schalter ein oder aus Output- Taste: Drücken Sie diese Taste um die Strom- und Spannungsausgabe an den 4mm Sicherheitsbuchsen (6) ein- oder auszuschalten... -
Seite 8: Bedienung
5. Bedienung 5.1. Einstellen der Ausgangsspannung Verwenden Sie den Grob- und Feindrehgeber für die Spannung (Voltage), um den gewünschten Spannungswert einzustellen. Die Einstellung der Ausgangsspannung kann bei aktivem Ausgang, als auch bei abgeschaltetem Ausgang als Spannungsvorwahl erfolgen. Schalten Sie das Labornetzgerät über den Ein/Aus-Schalter ein ... - Seite 9 6.0 Betrieb über Software 6.1 Treiberinstallation Öffnen Sie den Treiber-Ordner (Driver) für Ihr verwendetes Betriebssystem und starten Sie das Installationsprogramm für den benötigten „CH340“ Seriell-zu-USB Treiber. Verbinden Sie das Gerät nach der Treiberinstallation über das USB Kabel mit Ihrem PC und schalten es ein.
-
Seite 10: Software Installation
6.2 Software Installation Starten Sie das Software Installationsprogramm und führen Sie die Installation aus. Folgen Sie den Anweisungen des Setup-Programms. 6.3 Starten der Software Starten Sie die installierte Kommunikationssoftware und wählen Sie das korrekte Modell sowie die COM-Port Nummer aus. Klicken Sie danach Bild 1... - Seite 11 Geben Sie nun die gewünschten Ausgangswerte unter „OUTPUT SETTING“ ein (Bild 2) und klicken Sie dann auf „ISET“ zum übernehmen der Stromeinstellung und/oder „VSET“ für die Spannungseinstellung. Zum Aktivieren des Ausgangs klicken Sie auf die Fläche. Die Darstellung der Fläche wechselt nach und der Ausgang ist aktiviert.
- Seite 12 Datentabelle: Klicken Sie auf ,um die Datentabelle der gemessenen Datenpunkte anzuzeigen (Bild 5): Bild 5 Datenspeicherung Klicken Sie auf die Taste und vergeben Sie zum Speichern einen Dateinamen für ein Excel- Lesbares Format (Bild 6) Bild 6 Der erfolgreiche Export wird bestätigt (Bild7) Bild 7...
- Seite 13 Zeitprogramme Starten Sie die Kommunikationssoftware und wählen Modell/COM-Port Nummer aus. Klicken Sie noch nicht auf die Taste. Geben Sie nun Spannung, Strom und Zeit des gewünschten Programmablaufes in die Tabelle ein. Mit den Tasten „Single“ und „Repeat“ bestimmen Sie, ob das Programm einmalig (Single) ausgeführt, oder fortlaufend (Repeat) wiederholt wird.
- Seite 14 Programmierung Das Programm läuft. Zum Stoppen des Programmablaufes klicken Sie auf das Symbol. Das Programm stoppt auf dem letzten Programmschritt. Der Ausgang bleibt aktiviert. Zum Deaktivieren des Ausgangs klicken Sie auf die Fläche. Der Programmablauf wird fortgeführt. Der Ausgang ist deaktiviert.
- Seite 15 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Druckfehler und Irrtümer vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech...
