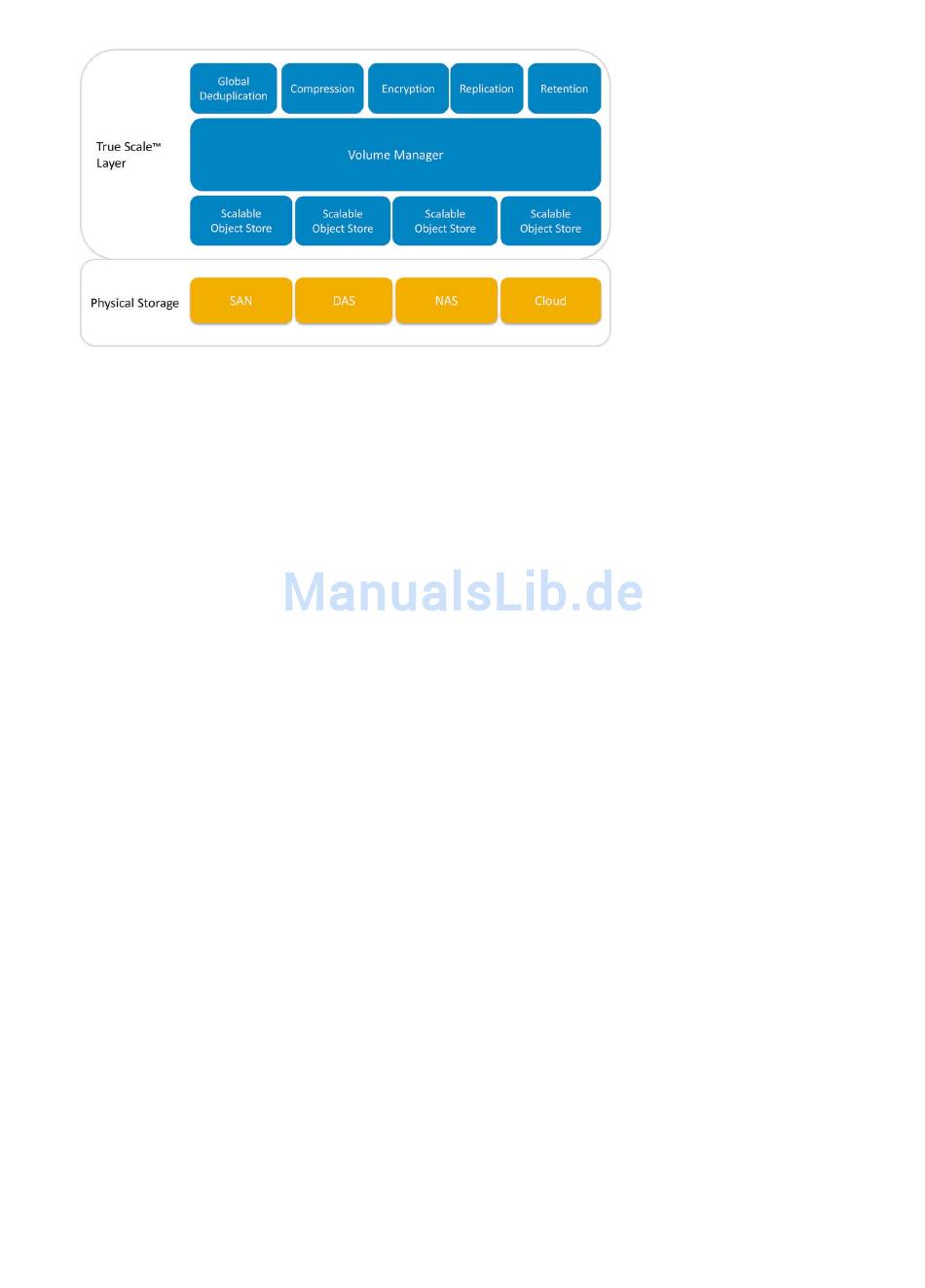

Abbildung 1. AppAssure True Scale-Architektur
Der AppAssure Volume-Manager und der skalierbare Objektspeicher bilden die Basis der AppAssure 5 TrueScale-
Architektur. In den einzelnen skalierbaren Objektspeichern werden Blockebenen-Snapshots der virtuellen und
physischen Server gespeichert. Der Volume-Manager verwaltet die zahlreichen Objektspeicher durch Bereitstellung
eines gemeinsamen Repositorys oder durch bedarfsorientierte Speicherung der notwendigen Elemente. Der
Objektspeicher unterstützt simultane Vorgänge mit asynchroner E/A, die hohen Durchsatz mit minimaler Latenz liefern
und die Systemauslastung maximieren. Das Repository beruht auf unterschiedlichen Speichertechnologien wie dem
Speicherbereichsnetzwerk (Storage Area Network, SAN), direkt angeschlossener Speicherung (Direct Attached
Storage, DAS) oder netzgebundener Speicherung (Network Attached Storage, NAS).
Die Rolle des AppAssure Volume-Managers ähnelt der des Volume-Managers in einem Betriebssystem: Unter
Verwendung der Stripeset- oder sequenziellen Zuweisungsrichtlinien fasst er verschiedene Speichergeräte mit
unterschiedlicher Größe und unterschiedlichem Typ zu logischen Volumes zusammen. Der Objektspeicher kümmert sich
um Speicherung, Abfrage, Verwaltung und anschließende Replizierung von Objekten, die von anwendungsbezogenen
Snapshots abgeleitet wurden. Der Volume-Manager bietet eine skalierbare E/A-Leistung zusammen mit globaler
Datendeduplizierung, Verschlüsslung sowie Aufbewahrungsverwaltung.

AppAssure 5-Bereitstellungsarchitektur

AppAssure 5 ist ein skalierbares Sicherungs- und Wiederherstellungsprodukt, das flexibel im Unternehmen oder als von
einem Anbieter verwalteter Dienste bereitgestellt wird. Der Typ der Bereitstellung hängt von der Größe und den
Anforderungen des Kunden ab. Bei der Planung einer Bereitstellung von AppAssure 5 sind die Planung des Netzwerks,
die Speichertopologie, die Hardware- und Notfallwiederherstellungsinfrastruktur des Kerns sowie die Sicherheit
einzubeziehen.
Die AppAssure 5-Bereitstellungsarchitektur besteht aus lokalen und Remote-Komponenten. Die Remote-Komponenten
sind möglicherweise für solche Umgebungen optional, die keinen Notfallwiederherstellungsstandort oder keinen
Anbieter verwalteter Dienste für eine externe Wiederherstellung erfordern. Eine einfache lokale Bereitstellung besteht
aus einem Sicherungsserver, der Kern genannt wird, und mindestens einer geschützten Maschine, die als Agent
bezeichnet wird. Die externe Komponente ist mithilfe von Replikation aktiviert, die volle Wiederherstellungsfähigkeiten
im DR-Ort bietet. AppAssure 5 Core verwendet Basisabbilder und inkrementelle Snapshots, um die
Wiederherstellungspunkte der geschützten Agenten zu kompilieren.
Darüber hinaus ist AppAssure 5 mit Anwendungserkennung ausgestattet, da es die Fähigkeit besitzt, vorhandene
Microsoft Exchange- und SQL-Anwendungen und ihre entsprechenden Datenbanken und Protokolldateien zu erkennen.
Diese Volumes werden anschließend nach Abhängigkeiten für umfassenden Schutz und effektive Wiederherstellung
automatisch gruppiert. Damit wird sichergestellt, dass die Sicherungen bei der Durchführung von Wiederherstellungen
niemals unvollständig sind. Sicherungen werden mithilfe anwendungsspezifischer Snapshots auf Blockebene
