2.0 Anschluss des Decoders

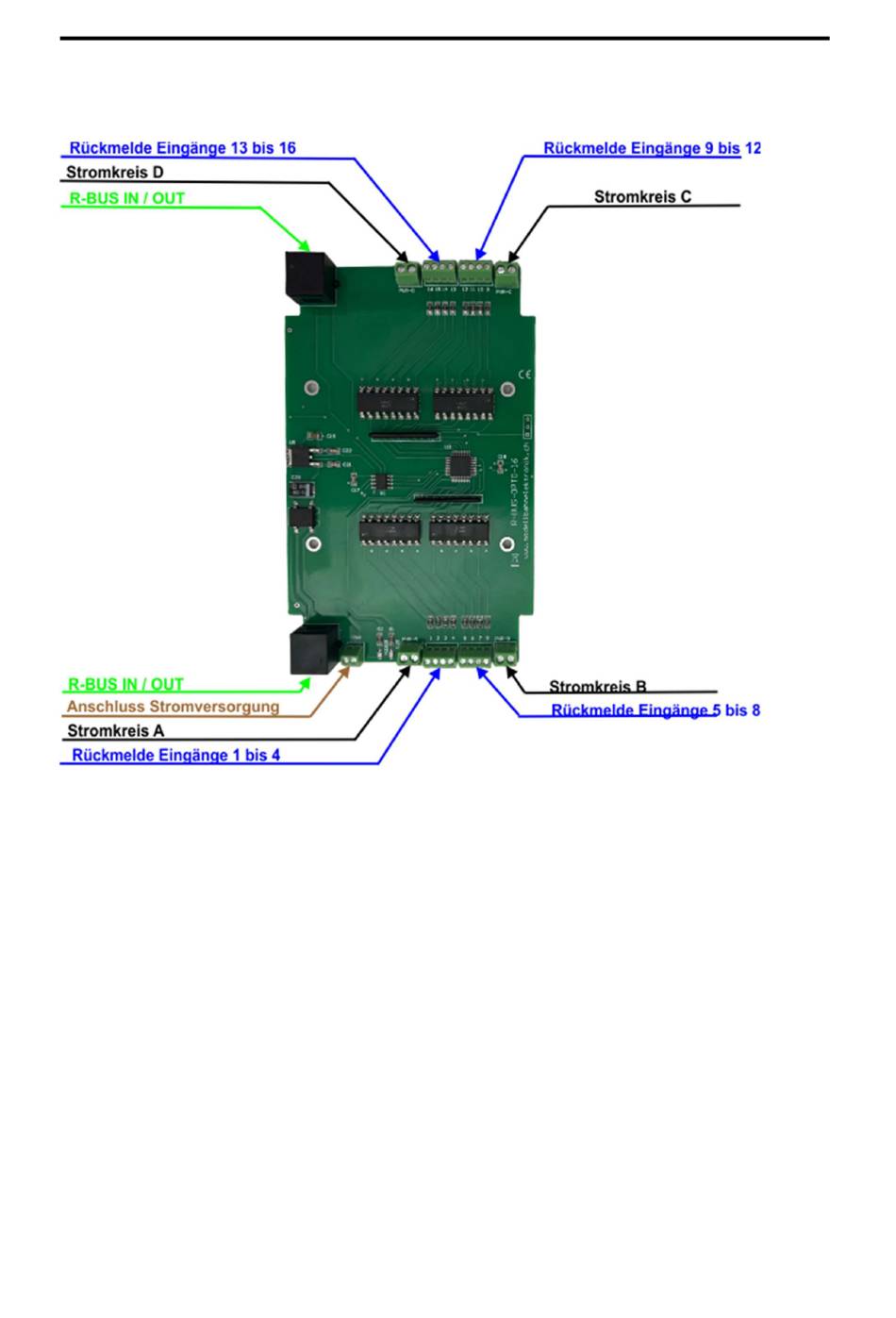

Skizze 1. Anschlüsse des Decoders

2.1 Anschluss an die Spannungsversorgung

Der Anschluss des achtfach Decoders an die Wechselspannungs Stromversorgung erfolgt
über den zweipoligen Klemmverbinder gemäss Skizze 1 an den Stromversorgungsklem-
men.
Ist am Einbauort des Decoders keine Wechselspannungsversorgung verfügbar, können Sie
den Decoder auch über die Digitalspannung der Zentrale mit Strom versorgen. Dazu sind
die Anschlüsse der PWR-Klemme mit dem Modellbahntrafo oder der Digitalspannung einer
Zentrale (Schiene oder Ringleitung – bevorzugt Ringleitung). Bitte schliessen Sie den De-
coder so oft als möglich an einen handelsüblichen Modellbahntrafo an. Dies spart „teuren"
Digitalstrom.
Wenn die Spannungsversorgung des Decoders eingeschaltet ist muss die die grüne Kontroll
LED dauerhaft aufleuchten.

2.2 Anschluss an das Digitalsystem

Der ROCO R-BUS wird über die R-BUS Steckverbinder gemäss Bild 1 an den Decoder an-
geschlossen. Dabei ist unerheblich ob die obere oder untere Buchse verwendet wird.
