Anschließen der AC-Netzkabel

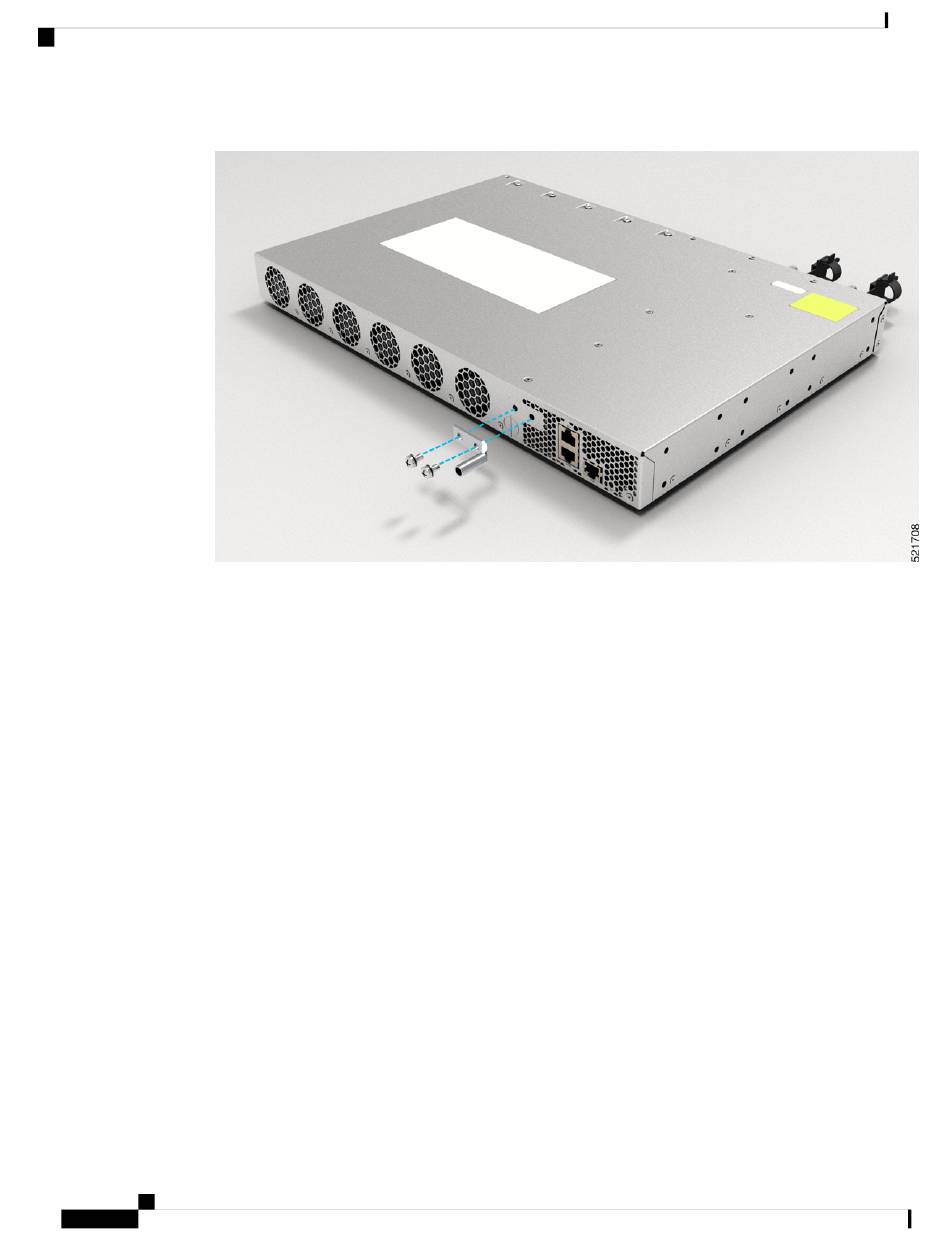

Abbildung 12: Erdungslasche
2. Verbinden Sie ein Ende des Fachboden-Erdungskabels (Typ 6 AWG-Kabel) mithilfe des Kabelschuhs
(mit zwei Bohrungen) mit dem Massepunkt auf der Rückseite des Chassis.
Anschließen der AC-Netzkabel
Weitere Informationen zur Installation von Wechselstromkabeln finden Sie in Kapitel 6: Austauschen des
Netzteils.
Installieren der AC-Netzkabel an den Netzteilsteckplätzen:
Installieren des Geräts
10
• Entfernen Sie mithilfe eines Abmantelwerkzeugs etwa 19 mm der Außenhülle vom Ende des
Erdungskabels.
• Stecken Sie das abisolierte Ende des Erdungskabels in das offene Ende der Erdungslasche.
• Sichern Sie das Erdungskabel mithilfe der Crimpzange in der Erdungslasche.
• Entfernen Sie das Klebeetikett von der Erdungsplatte am Chassis.
• Platzieren Sie die Erdungslasche auf der Erdungsplatte, sodass ein solider Kontakt der Metallflächen
entsteht, und stecken Sie die beiden M4-Schrauben mit Unterlegscheiben durch die Löcher in der
Erdungslasche und in die Erdungsplatte.
• Stellen Sie sicher, dass die Funktion anderer Geräte nicht durch die Klemme oder das Kabel gestört
wird.
• Präparieren Sie das andere Ende des Erdungskabels und verbinden Sie es mit einem geeigneten
Erdungspunkt an Ihrem Standort, um eine angemessene Erdung zu gewährleisten.
Installieren des Geräts
