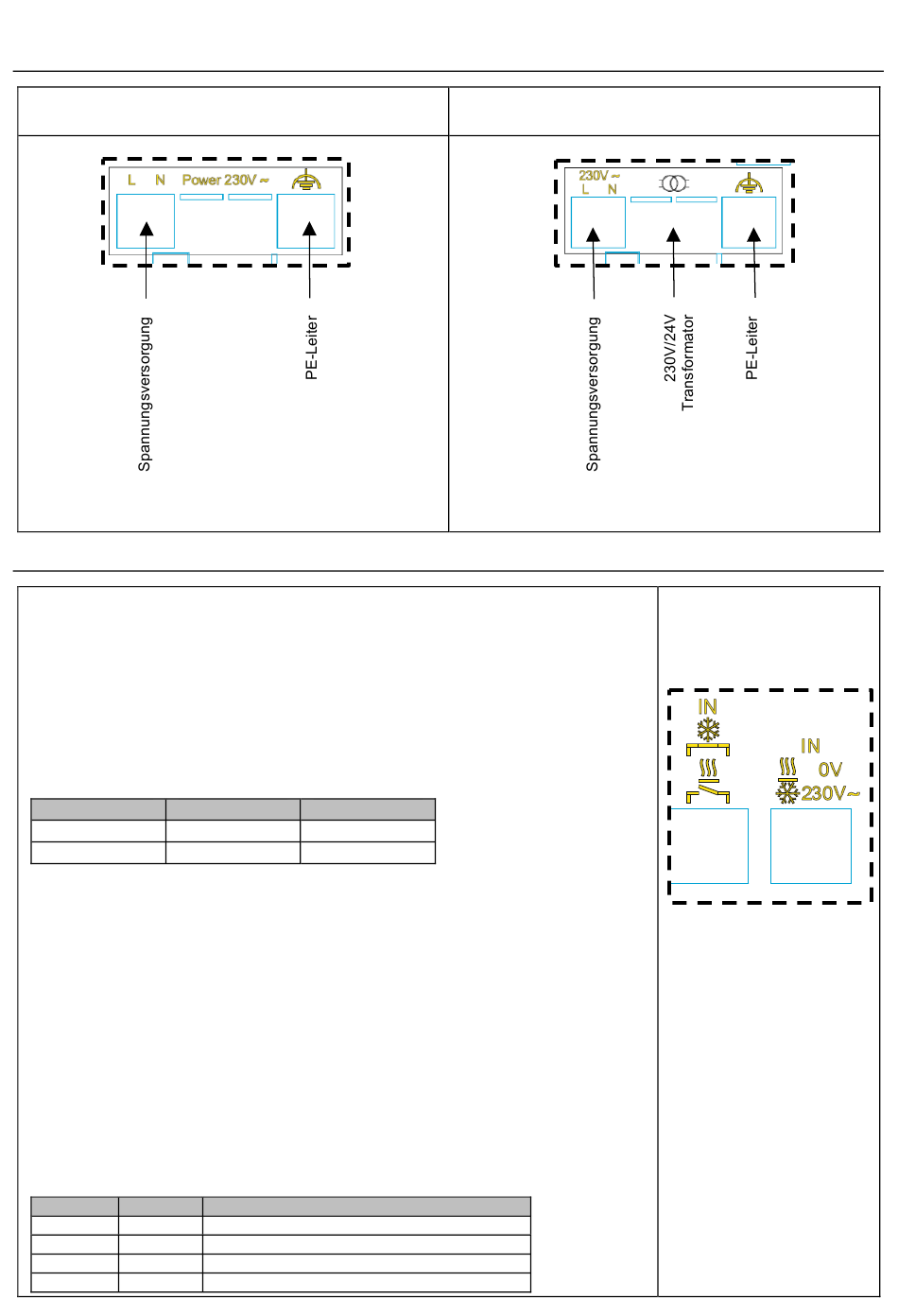

4. EINGÄNGE / AUSGÄNGE
4.1. Spannungsversorgung
WFC-03 6Z HC RF 230V
WFC-03 10Z HC RF 230V
4.2. Heizen/Kühlen (H&C) Eingang
Zweck:
Dieser Eingang ermöglicht die Umschaltung des Systems: Heizen oder Kühlen.
Quelle des Signals:
• Ein manueller Schalter.
• Eine Wärmepumpe.
Ein BT-WR02 RF, welcher mit der Zentraleinheit BT-CT02 RF als EIN/AUS-Gerät
•
gekoppelt ist. Diese Lösung ermöglicht eine Fernsteuerung des Modus
Heizen/Kühlen von der App bzw. aus dem Nutzerkonto heraus.
Format des Signals: Der Eingang kann potenzialfrei oder spannungsführend 230V sein.
Modus Freier Kontakt
Heizen Geöffnet
Kühlen Geschlossen
Nur ein Gerät im System sollte in der Lage sein, den H&C-Modus zu wählen. Andere
mögliche Signalquellen zur Umschaltung Heizen/Kühlen (siehe 0):
Zentraleinheit (manueller H&C-Modus im Menü der Zentrale einstellen), DIP4/DIP5
•
= OFF/OFF.
• WFC-03 HCM RF 230 mit integriertem H&C-Eingang, DIP4/DIP5 = ON/OFF.
Digitaler Thermostat, konfiguriert als Master H&C Thermostat im manuellen oder
•
automatischen Modus (nur ein Thermostat pro Installation), DIP4/DIP5 = OFF/ON.
Wenn mehrere Regelverteiler WFC-03 HC RF im System vorhanden sind, sollte der
H&C-Modus von nur einem Gerät gesteuert werden:
Ohne Zentraleinheit betrachtet das System den als Main WFC-03 HC RF
•
festgelegten Regelverteiler (bitte 5.1.2 beachten), DIP4/DIP5 = ON/ON.
• Mit Zentraleinheit:
- Regelverteiler steuert H&C-Modus, DIP4/DIP5 = ON/ON.
- Zentraleinheit steuert H&C-Modus, DIP4/DIP5 = OFF/OFF.
DIP4 DIP5
OFF OFF
OFF ON
ON OFF
ON ON
Live-Kontakt
Kein Signal
230Vac
Umschaltsignal H&C Anforderung durch
Zentraleinheit (BT-CT02 RF)
Thermostat
Heizen-Kühlen Modul (WFC-03-HCM RF)
Regelverteiler (WFC-03-HC RF)
WFC-03 6Z HC RF 24V
WFC-03 10Z HC RF 24V
Erfordert die Verwendung eines von Watts gelieferten
Transformators (4 Kabel): WAT TRF03 230/24
