Watts WFC-03 6Z HC RF 24 Benutzerhandbuch
Funk-regelung für flächenheizung und kühlung
Vorschau ausblenden
Andere Handbücher für WFC-03 6Z HC RF 24:
- Schnellinstallationsanleitung (2 Seiten) ,
- Kurzanleitung (2 Seiten)
Verwandte Anleitungen für Watts WFC-03 6Z HC RF 24
Inhaltszusammenfassung für Watts WFC-03 6Z HC RF 24

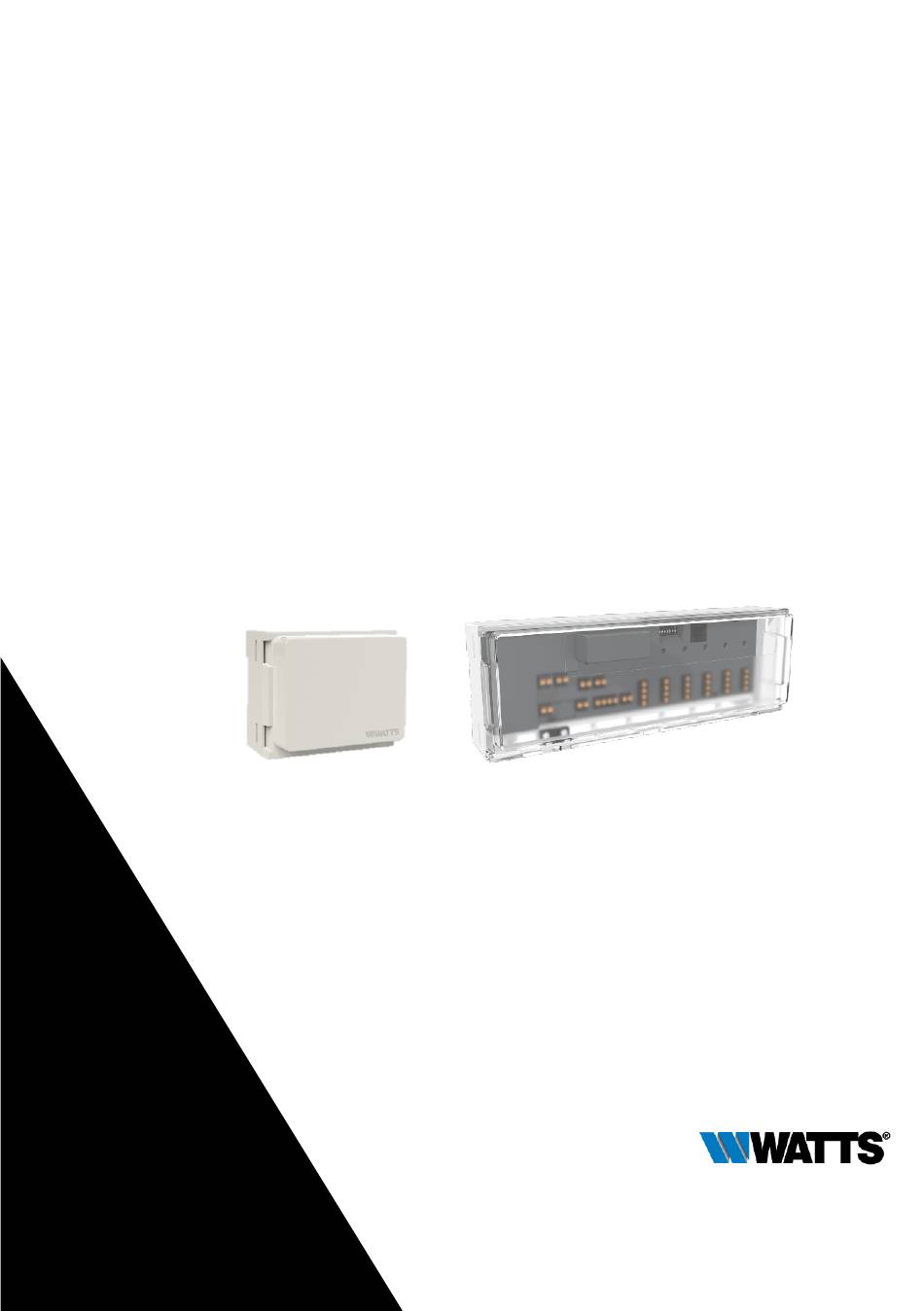

- Seite 1 Funk-Regelung für Flächenheizung und Kühlung WFC-03 6Z HC RF 24 WFC-03 6Z HC RF 230 WFC-03 10Z HC RF 24 WFC-03 10Z HC RF 230...
- Seite 2 BENUTZERHANDBUCH...
- Seite 3 Es sind 4 Versionen verfügbar: 230V Ausführung 24V Ausführung 6 Zonen WFC-03 6Z HC RF 230 WFC-03 6Z HC RF 24 (Externer 230V/24V Transformator erforderlich: TRF03 230/24) 10 Zonen WFC-03 10Z HC RF 230 WFC-03 10Z HC RF 24 (Externer 230V/24V Transformator erforderlich: TRF03 230/24) 2.1.
- Seite 4 2.3. Erstmalige Installation Es gibt 2 Möglichkeiten, den Regelverteiler zu installieren: • Wandmontage mit 2 Schrauben. • Montage auf einer Hutschiene 35 x 7,5 (DIN EN 60715). PRODUKTBESCHREIBUNG 3.1. LED-Farbbedeutungen (rote Markierung) # LED Bedeutung LED Heizen und Fix Rot = Heizbetrieb.
- Seite 5 3.3. DIP-Schalter-Konfiguration (orangene Markierung) DIP- Funktion Wert Konfiguration Beschreibung Schalter (Standard: OFF) DIP1 Einschalt Anforderung Pumpe Lokal (Anforderung an Siehe 4.3 dieser Klemmleiste) Global (Anforderung von anderem Gerät im System) DIP2 Stellantrieb Type NC-Stellantriebe Siehe 4.6 NO-Stellantriebe DIP3 Pumpen-Start-Verzögerung Siehe 4.3 2min / 5min (für den ersten angeforderten und 4.6...
- Seite 6 Spannungsversorgung WFC-03 6Z HC RF 230V WFC-03 6Z HC RF 24V WFC-03 10Z HC RF 230V WFC-03 10Z HC RF 24V Erfordert die Verwendung eines von Watts gelieferten Transformators (4 Kabel): WAT TRF03 230/24 4.2. Heizen/Kühlen (H&C) Eingang Zweck: Dieser Eingang ermöglicht die Umschaltung des Systems: Heizen oder Kühlen.
- Seite 7 4.3. Pumpen Ausgang Es gibt 2 Ausgänge: Ausgang mit stromführendem Kontakt (230Vac) • Potenzialfreier Ausgang • Diese Ausgänge können folgende Geräte schalten: • Ein Zonenventil Eine Pumpe • Einen Heizkessel oder eine Wärmepumpe • Die 2 Ausgänge werden ausgelöst, wenn Heiz- oder Kühlbedarf besteht Am Regler, wenn DIP-Schalter 1 = OFF = lokal •...
- Seite 8 4.5. Eingang Feuchteerkennung Das Produkt verfügt über einen Eingang zur Feuchte Erkennung. 2 mögliche Signaltypen gemäß DIP8 (siehe 0) Ein Feuchte Kontakt Fühler (Taupunktregler) • Wassertemperatursensor (CTN 10kΩ): Erfordert BT-D03 RF RH Thermostat • (Funk-Hygrostat) Feuchte Kontakt Fühler (Taupunktregler) DIP8 = OFF Format des Signals: Der Eingang ist ein freier Kontakt Keine Luftfeuchtigkeit Kontakt offen...
- Seite 9 4.6. NC/NO-Stellantriebe Anschluss eines NC- oder NO-Stellantriebs pro Anschluss 230V-Antriebe für WFC-03 HC RF 230 • 24V-Antriebe für WFC-03 HC RF 24 • Die Stellantrieb Type wird durch DIP2 definiert. Es ist notwendig, für alle Antriebe denselben Typ zu verwenden. Wenn in einer Zone ein Heiz- oder Kühlbedarf besteht, wird der Stellantrieb sofort aktiviert.
- Seite 10 Konfiguration des Systems 5.1. Systemkonfiguration ohne Zentraleinheit 5.1.1. Eigenständige Installation Nur ein Regler oder mehrere Regler ohne Zusammenschaltung BT-D03 RF BT-A03 RF WFC-03 HCM RF 230 (Option) WFC-03 HC RF BT-WR02 RF (Option) Gerät 1 Gerät 2 Bemerkungen Nach erfolgreicher Kopplung verlässt der Thermostat das Kopplungsmenü.
- Seite 11 Wenn die Verbindung hergestellt ist, kehrt der WFC-03 HC RF in das Menü für die RF- Versetzen Sie WFC-03 HCM RF Durch Drücken von für 5 Sekunden, wechselt der Kopplung zurück, und der 230 in den RF-Kopplungsmodus. Regler in das RF-Kopplungsmenü. WFC-03 HCM RF 230 Drücken Sie dazu die Taste für kehrt in den normalen...
- Seite 12 5.1.2. Installation von mehreren Reglern Bei mehreren miteinander verbundenen Reglern in der Anlage gibt es 1 Hauptregler (Main WFC-03 HC RF) und bis zu 3 Nebenregler (Sub WFC-03 HC RF). Der Hauptregler zentralisiert die Informationen für die Nebenregler. Wenn ein Heizen-Kühlen Modul WFC-03 HCM RF 230 verwendet wird, sollte es mit dem Hauptregler gekoppelt werden.
- Seite 13 5.2. Systemkonfiguration mit Zentraleinheit Die Zentraleinheit zentralisiert die Kommunikation zwischen den Reglern. BT-D03 RF BT-A03 RF BT-WR02 RF (Option) WFC-03 HCM RF 230 (Option) WFC-03 HC RF BT-CT02 RF WFC-03 HC RF WFC-03 HC RF WFC-03 HC RF Gerät 1: WFC-03 HC RF Gerät 2: Zentraleinheit Bemerkungen Zunächst sind alle Funk-Thermostate mit den jeweiligen Funk-Regelverteilern WFC-03 HC RF zu paaren! Siehe 5.1.1...
- Seite 14 5.3. Steuerung eines Luftentfeuchters pro Raum. Es gibt 2 Möglichkeiten, Feuchtigkeit zu erkennen: • Auf der Ebene des Reglers mit Hilfe des Eingangs Feuchteerkennung (siehe 4.5). • Auf Raumebene, wenn der Thermostat einen Sensor für die relative Luftfeuchte enthält (Funk-Hygrostat). Wenn Feuchtigkeit erkannt wird, gibt es 2 Möglichkeiten, den Entfeuchter zu aktivieren: Ein globaler Luftentfeuchter wird durch den WFC HCM RF ausgelöst, wenn die Funktion auf dem WFC HCM RF •...
- Seite 15 Weitere Merkmale 6.1. Anti-Grip-Funktion Die Funktion wird über DIP6 aktiviert (siehe 3.3). Wenn die öffnen ungerade Ventile während einer Woche nicht aktiv sind, wird eine Stellantriebe komplette Übung ausgelöst (Stellantrieb + Pumpen schließen gerade Stellantriebe Ausgänge + Heizen/Kühlen Anforderung, welche an das Heizen-Kühlen Modul WFC-03 HCM RF 230 gesendet Pumpe startet nach 2 oder 5...
- Seite 16 BT-HCM02 RF / WFC-03 HCM RF 230 • BT-CT02 RF / BT-CT03 RF • BT-WR02 FC RF • 7.1. Abmessungen und Gewicht WFC-03 6Z HC RF 24 und WFC-03 6Z HC RF 230: WFC-03 10Z HC RF 24 und WFC-03 10Z HC RF 230:...
- Seite 17 RICHTLINIEN Bezeichnung Beschreibung Link Niederspannungsrichtlinie Die Niederspannungsrichtlinie (2014/35/EU) stellt 2014/35/EU (LVD) sicher, dass elektrische Betriebsmittel innerhalb 2014/35/EU bestimmter Spannungsgrenzen ein hohes Schutzniveau für die europäischen Bürgerinnen und Bürger bieten und die Vorteile des Binnenmarktes voll ausschöpfen. Richtlinie zur elektromagnetischen Die Richtlinie zur elektromagnetischen 2014/30/EU Verträglichkeit Verträglichkeit (EMV) 2014/30/EU stellt sicher, dass...
- Seite 18 Zustimmung des Käufers zu den Watts-Bedingungen gebunden, die auf der Website www.wattswater.eu zu finden sind. Watts widerspricht hiermit jeder Bedingung, die von den Watts-Bedingungen abweicht oder zu diesen hinzukommt und die in einer Mitteilung an den Käufer in irgendeiner Form enthalten ist, es sei denn, sie wurde schriftlich vereinbart und von einem Vertreter von Watts unterzeichnet.
