2.3. Erstmalige Installation
Es gibt 2 Möglichkeiten, den Regelverteiler zu installieren:
• Wandmontage mit 2 Schrauben.
• Montage auf einer Hutschiene 35 x 7,5 (DIN EN 60715).
3. PRODUKTBESCHREIBUNG

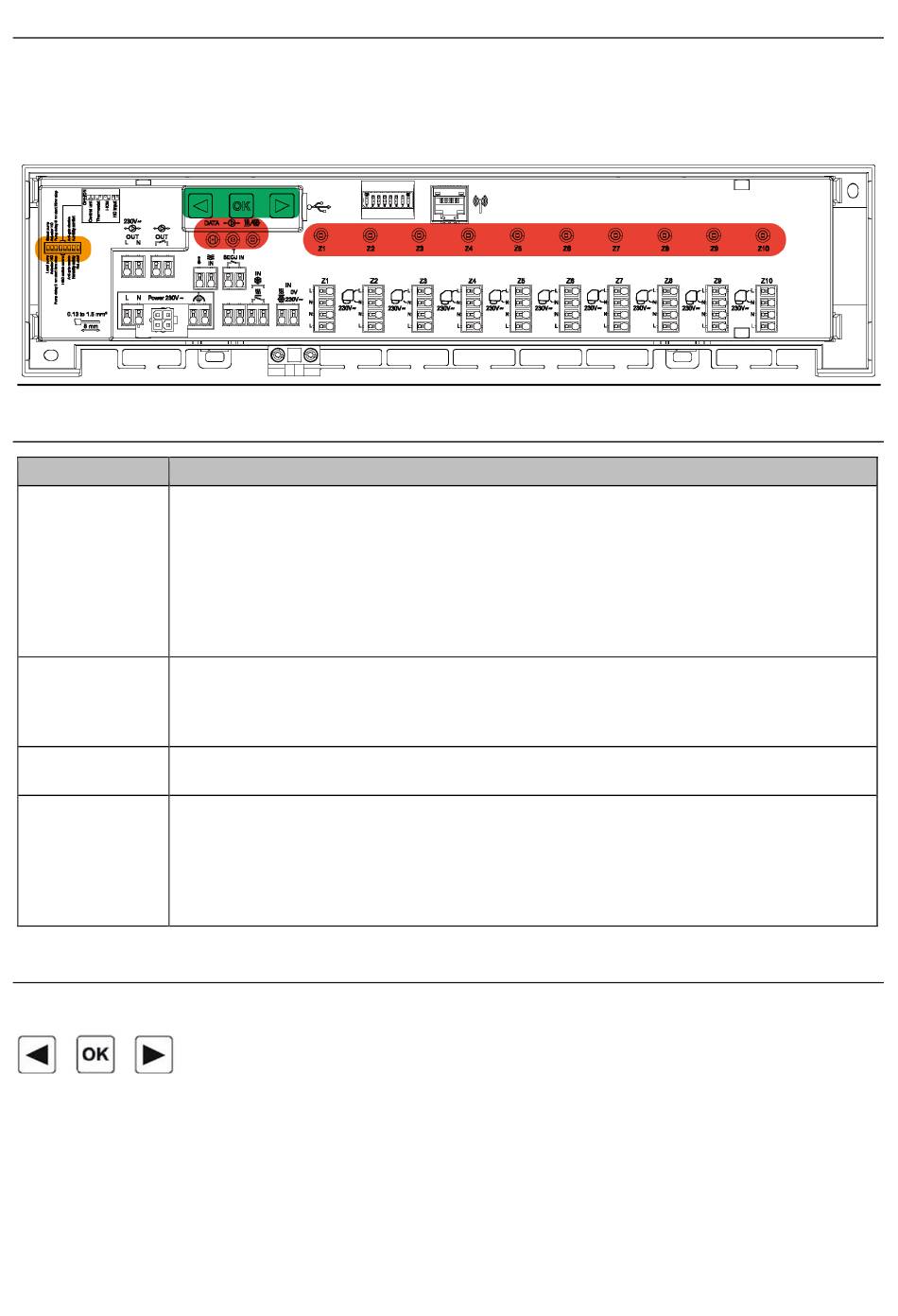

3.1. LED-Farbbedeutungen (rote Markierung)
# LED Bedeutung
LED Heizen und Fix Rot =
Kühlen (Rot/Blau) Fix Blau =
Rot blinkend (bei Heizung)
oder
Blau blinkend (bei Kühlung) = Sicherheitserkennung.
Rot / blau blinkend=
LED Pumpe / Fix Grün =
Entfeuchter Rot blinkend =
(Grün/Blau/Rot) Blau blinkend =
Blau blinkend =
LED Datalog Grün blinkend =
(Rot/Grün)
LED pro Zone Grünes Blinken =
(Rot/Grün) Fix Rot =
Rot blinkend =
Rotes Blinken in allen Zonen = RF-Antennenfehler.
3.2. Tasten (grüne Markierung)
Es sind 3 kapazitive (berührungssensitive) Tasten verfügbar.
Heizbetrieb.
Kühlbetrieb.
RF-Verlust (mit WFC-03 HC RF, WFC-03 HCM RF 230, BT-CT02
RF, BT-CT03 RF, interne Antenne).
Im Falle eines RF-Verlusts schaltet das System in den Heizbetrieb.
Pumpe wird ausgelöst.
Systemfehler (Sicherheitserkennung / Fehler Feuchte Sensor/...)
Globale Feuchteerkennung.
Problem mit der Feuchte Konfiguration.
Laufende Datenaufzeichnung.
RF-Übertragung/Empfang.
Heiz- oder Kühlbedarf in der Zone.
RF-Fehler Verbindung mit dem Thermostat.
Im Falle eines RF-Verlusts mit WFC-03 HCM oder BT-CT02 RF,
schaltet das System in den Heizbetrieb.
4
