2.3 Osciloskop
1
2
3
8
7
9
11
13

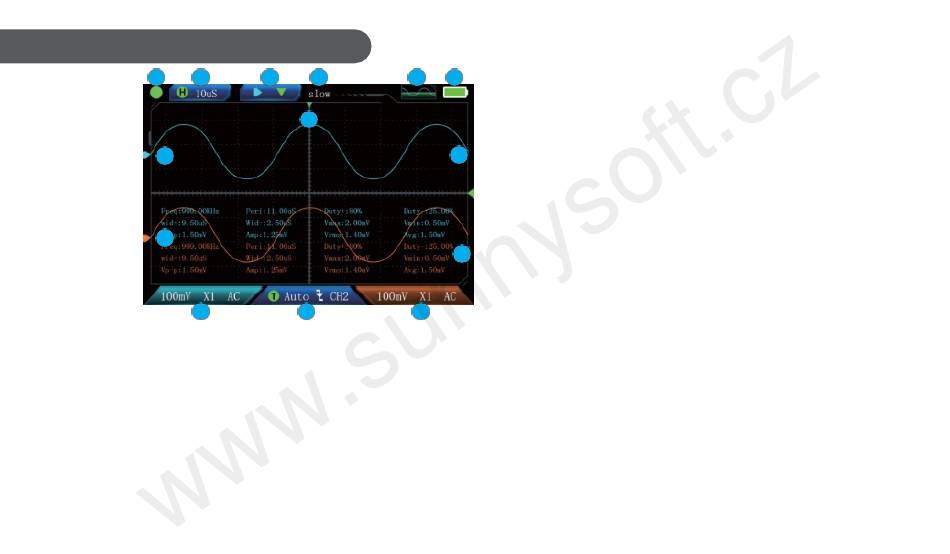

➃Precizno/ grobo nastavljanje
Pritisnite gumb za preklop, da preklopite natančno/ grobo nastavitev.
⑤Indikator funkcije generatorja signalov
Poudarjena barva pomeni, da je funkcija generatorja signalov vklopljena, siva barva pa pomeni, da ni vklopljena.
⑥Indikator baterije
Označuje baterijo sistema.
⑦Valovna oblika kanala 1
Oblika valovanja signala, ki ga zbira kanal 1.
① Indikator za zagon/pauzo
4
5
6
Pritisnite gumb Start/Pause za preklop, zelena barva pomeni
začetek, rdeča pa pavzo.
②Časovna baza
Velika vodoravna mreža predstavlja dolžino časa, ki je določena s
stopnjo vzorčenja.
10
③Preklopnik načina
S pritiskom na gumb za preklop načina preklopite nadzor časovne
osnove, navpično občutljivost kanala, vodoravno gibanje sprožilca,
krivuljo kanala navzgor in navzdol, raven sprožilca navzgor in
navzdol ter nadzor odprtosti kazalca.
14
12
