Montaggio
lazione elettrica così da garantire le
condizioni di disattivazione;
• gradi di protezione IP;
• montare il materiale per l'installa-
zione elettrica;
• tipo di rete di alimentazione (siste-
ma TN, sistema IT, sistema TT) e
conseguenti condizioni di allaccio
(classica messa a terra del neutro,
messa a terra di protezione, misure
supplementari necessarie ecc.).
7.4 Montaggio
Per montare il sensore di movimento
procedere nel modo seguente:
• Scegliere un luogo di montaggio
adatto.
• Disattivare l'interruttore magneto-
termico del circuito di alimentazio-
ne elettrica.

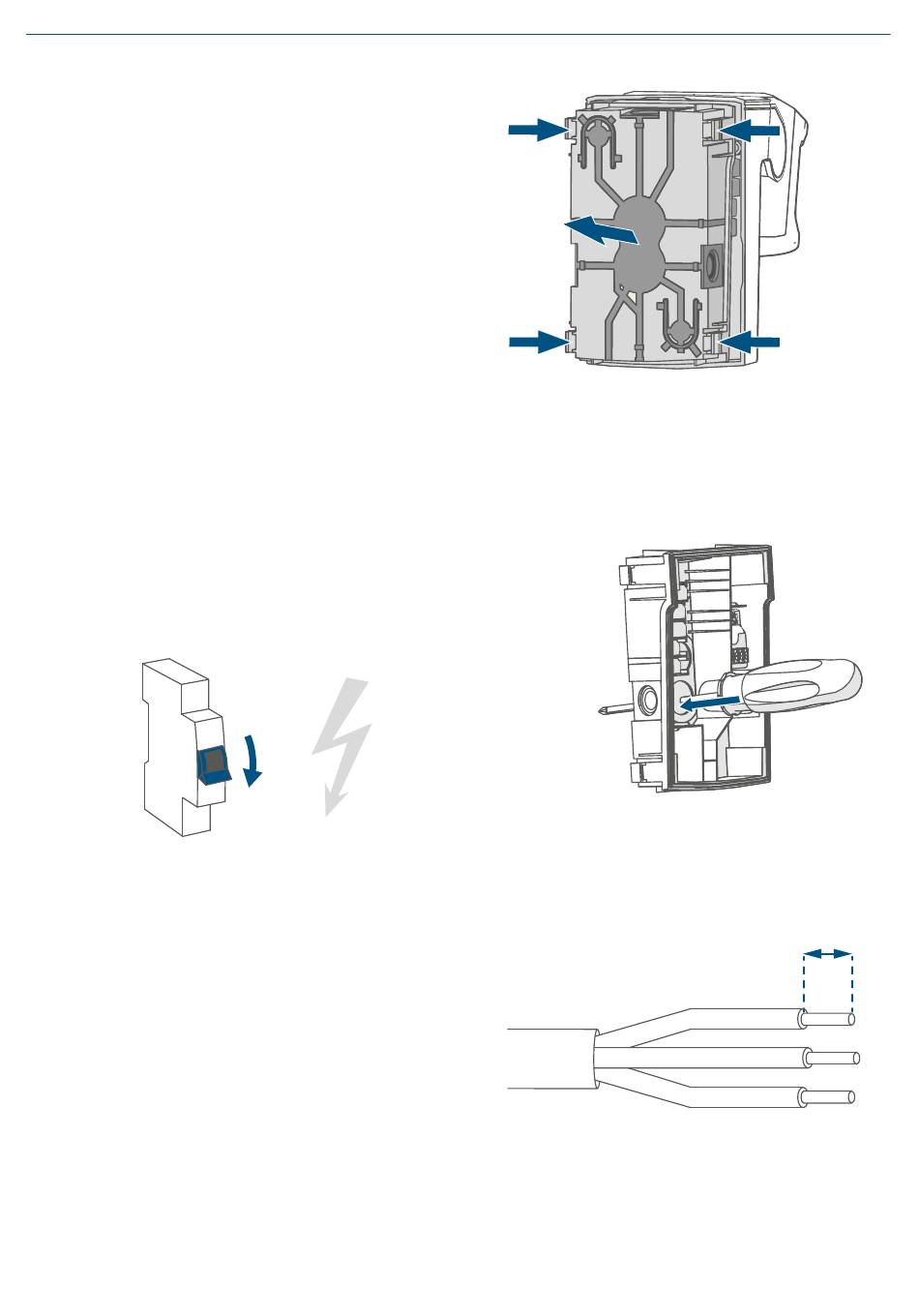

Figura 4
• Controllare lo stato del cavo di ali-
mentazione. Eventuali danni all'iso-
lamento della guaina o dei condut-
tori costituiscono un rischio per la
sicurezza o per il funzionamento.
• Sganciare la piastra di montaggio
sul retro dell'apparecchio premen-
do le linguette di arresto (E).
OFF
Figura 5
• Forare uno (o più) passacavi con un
oggetto idoneo, ad es. un cacciavi-
te.
Figura 6
• Spelare il cavo per 11 mm.
Figura 7
• Misurare i fori di montaggio (H) ed
eseguire i fori.
• Inserire il tassello (fornito in dota-
zione).
11 mm
