Montage
• Introduisez les chevilles (contenues
dans le volume de livraison).
• Passez le(s) câble(s) d'alimentation
dans le passe-câbles de la plaque
de montage.
Assurez-vous d'introduire au
moins 5 mm de l'isolation de
gaine dans l'appareil afin de ga-
rantir l'étanchéité de ce dernier.

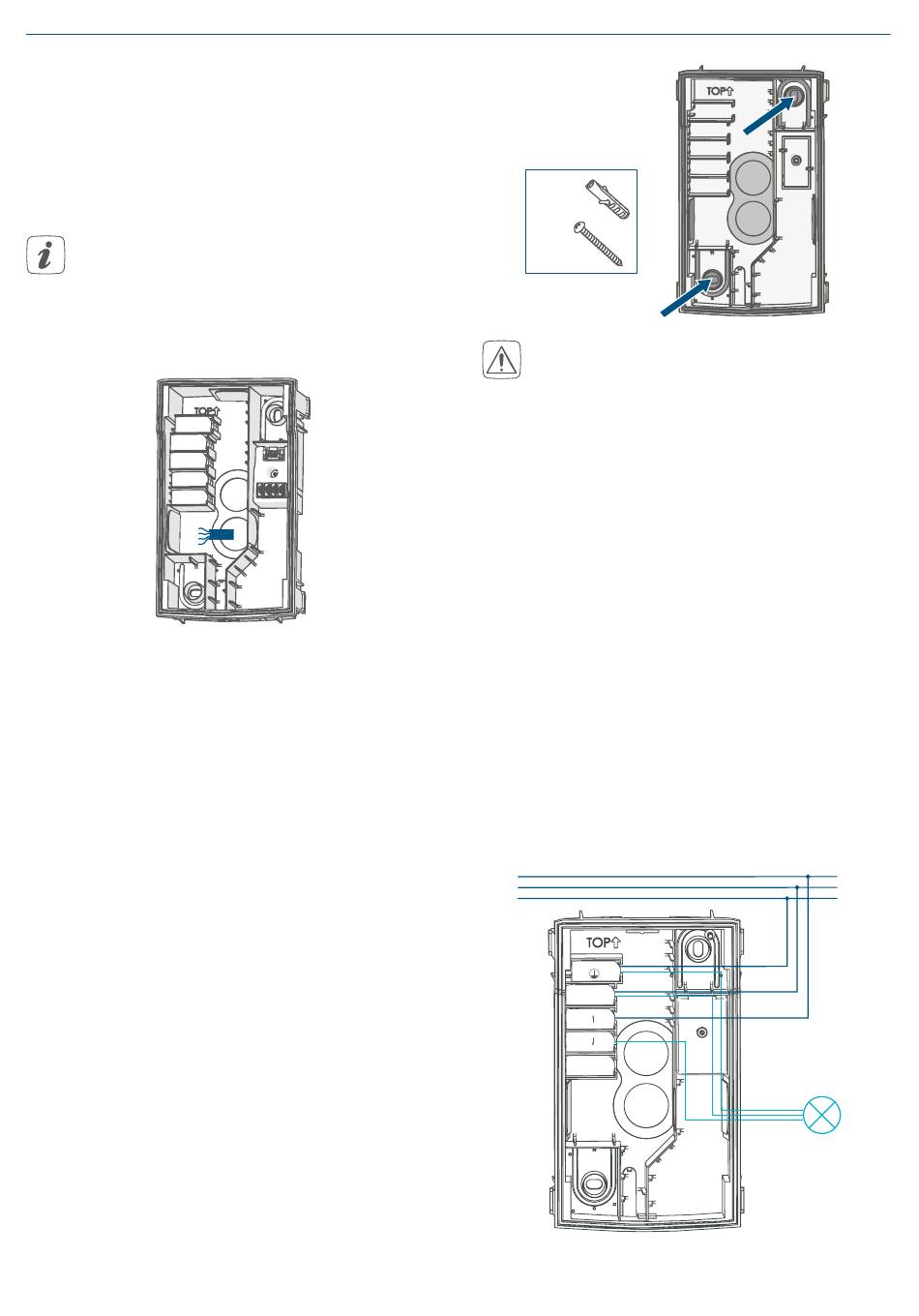

Figure 8
• Positionnez la plaque de mon-
tage avec l'indication « TOP » et
la flèche vers le haut à un endroit
approprié sur un mur.
• Tenez le support mural devant les
trous percés. Fixez-le en utilisant
les vis fournies.
2x
2x
Figure 9
N'ouvrez jamais plusieurs passe-
câbles sans introduire un câble
adapté ici. Dans le cas contraire, la
protection IP contre la pénétra-
tion de l'eau et de matières solides
ne sera plus assurée.
• Raccordez l'appareil comme indi-
qué dans le schéma de raccorde-
ment.
• Pour cela, connectez les fils du
câble d'alimentation aux bornes de
connexion du détecteur de mou-
vement conformément à la figure.
• Encliquetez les bornes de
connexion dans les emplacements
prévus à cet effet dans la plaque de
montage.
N
L
1
Figure 10
L
N
PE
