TI01435M/00/DE/04.25-00
71697743
2025-02-28
Products
Technische Information

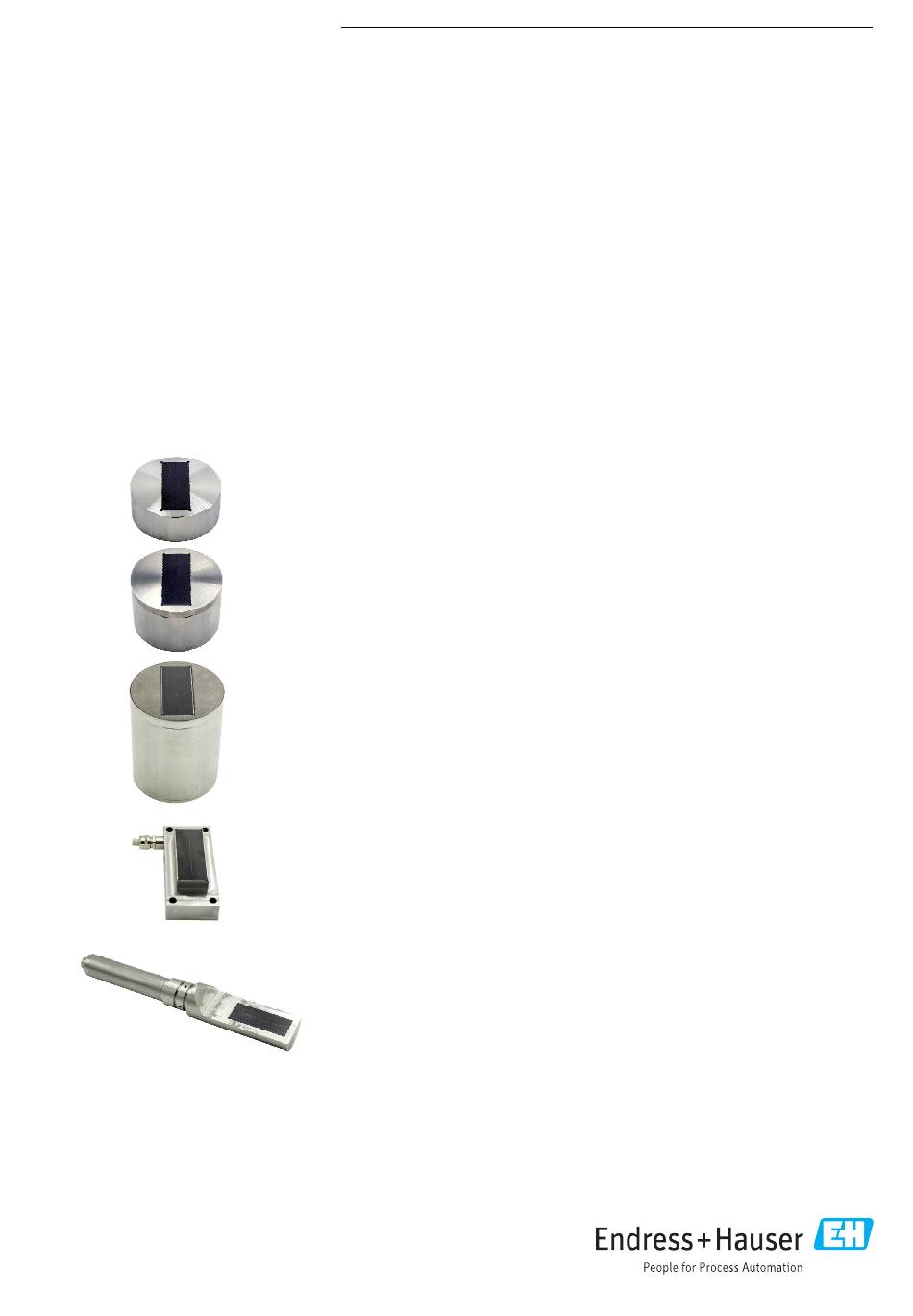

Solitrend MMP40
Materialfeuchtemessung
Materialfeuchtemessung in leitfähigen Medien
Für kontinuierliche Messung und Batch-Prozesse
in leitfähigen Schüttgütern und Schlämmen
Anwendungsbereich
Materialfeuchtemessung in verschiedenen Medien mit Dichten von
1 ... 3 g/cm
3
(0,036 ... 0,108 lb/in
Ihre Vorteile
• Einfache Inbetriebnahme auch in anspruchsvollen Prozessen
• Tiefe Materialeindringung
• Messbereich von 0 ... 100 % vol. Wassergehalt
• Verschiedenes Einbauzubehör lieferbar
• Integrierter Messumformer für einfache Anlagenintegration
• Messung von Oberflächen- und Kapillarfeuchte
Solutions
3
) z.B. Frischbeton
Services
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Solitrend MMP40
Inhaltszusammenfassung für Endress+Hauser Solitrend MMP40
- Seite 1 Products Solutions Services TI01435M/00/DE/04.25-00 71697743 2025-02-28 Technische Information Solitrend MMP40 Materialfeuchtemessung Materialfeuchtemessung in leitfähigen Medien Für kontinuierliche Messung und Batch-Prozesse in leitfähigen Schüttgütern und Schlämmen Anwendungsbereich Materialfeuchtemessung in verschiedenen Medien mit Dichten von 1 … 3 g/cm (0,036 … 0,108 lb/in ) z.B.
-
Seite 2: Inhaltsverzeichnis
Solitrend MMP40 Inhaltsverzeichnis Hinweise zum Dokument ..... 3 Zubehör ....... . . -
Seite 3: Hinweise Zum Dokument
Solitrend MMP40 Hinweise zum Dokument Symbole Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. -
Seite 4: Betriebsmodus
Solitrend MMP40 Betriebsmodus Das Gerät wird für Anwendungen in der Bauindustrie werkseitig mit Mode CH ausgeliefert, für allge- meine Prozess-Anwendungen in Mode CA. Je nach Anwendung stehen 6 unterschiedliche Betriebs- modi im Messmodus C zur Verfügung. • Mode CS (Cyclic-Successive) Ohne Mittelwertbildung und ohne Filterfunktionen, für sehr kurze Messabläufe im Sekundenbe-... -
Seite 5: Ausgang
Solitrend MMP40 Ausgang Analog • Kanal 1 (Materialfeuchte): 0 … 20 mA / 4 … 20 mA • Kanal 2 (Materialleitfähigkeit oder Materialtemperatur): 0 … 20 mA / 4 … 20 mA Die Analogausgänge können unterschiedlich auf folgende Varianten eingestellt werden: Feuchte, Temperatur Ausgang 1 für Feuchte, Ausgang 2 für die Materialtemperatur. -
Seite 6: Elektrischer Anschluss
Solitrend MMP40 Elektrischer Anschluss Anschlussbeispiel 10-polige Buchse 6 7 8 A0037418 2 Anschlussbeispiel, Kabel mit 10-poliger Buchse (geräteseitig) und Aderendhülsen am Kabelende Messumformer SPS / Verteilerschrank Abgesetztes Display (optional) Spannungsversorgung Leiterfarbe: blau (BU) 12 … 24 V stabilisierte Spannungsversorgung... -
Seite 7: Leistungsmerkmale
Solitrend MMP40 Leistungsmerkmale Referenzbedingungen Für die Leistungsmerkmale gelten folgende Referenzbedingungen: • Umgebungstemperatur: 24 °C (75 °F) ±5 °C (±9 °F) • Ideale Einbaubedingungen: • Konstante Schüttdichte • Ausreichender Materialvolumenstrom durch das Messfeld • Keine Ansatzbildung Messwertauflösung Messflächenüberdeckung / Materialhöhe Für eine präzise Messung ist eine genügende Materialhöhe über der Messfläche nötig. -
Seite 8: Montage
Solitrend MMP40 Montage Montageort • Das Gerät muss an einer Stelle im Prozess so eingebaut werden, dass die Schüttdichte konstant ist, da die Schüttdichte direkten Einfluss auf die Berechnung des Wassergehalts hat. Gegebenenfalls ist ein Bypass zu bilden oder es sind konstruktive Maßnahmen an der Anlage am Einbauort vorzu- nehmen, die dafür sorgen, dass der Materialfluss und damit die Schüttdichte über der Messfläche... - Seite 9 Solitrend MMP40 A0046911 5 Rückansicht Rundsensor, lang montiert Behälterwandung Montagerahmen mit Klemmring Rundsensor lang Rechtecksensor Der Rechtecksensor kann mit vier Schrauben (M8) installiert werden. A0047262 6 Rückansicht Rechtecksensor montiert Behälterwandung Rechtecksensor Stabsensor Der Stabsensor kann mit Hilfe eines Montageflansches und einem 200 mm (7,87 in) langen Einbau- rohr (weiteres Montagezubehör optional erhältlich) installiert werden.
- Seite 10 Solitrend MMP40 A0038248 7 Rückansicht Stabsensor montiert Stabsensor Behälterwandung Montageflansch Einbaurohr / Verlängerung / Adapter (Zubehör) Einbau des Rundsensors zur Sandfeuchtemessung Die Einbaubedingungen sind stark von den Gegebenheiten der jeweiligen Anlage abhängig. Der opti- male Einbauort muss individuell ermittelt werden. Idealerweise wird der Rundsensor zur Messung von Sand und Kies unterhalb von Silos eingebaut.
- Seite 11 Solitrend MMP40 Beispiel: Sand ‣ A0037438 9 Sand, Positionierung Prallblech - Öffnungsklappe Einbauwinkel auf 45 … 55 °einstellen. Beispiel: Abrasive Schüttgüter ‣ A0037439 10 Abrasive Schüttgüter, Positionierung Prallblech - Öffnungsklappe Einbauwinkel auf 55 … 70 ° einstellen. Das Gerät wird idealerweise so unter der Klappe befestigt, dass das erste Material, welches aus der Siloklappe fällt, am Anfang über das Prallblech und dann erst über den Sensor fließt und...
- Seite 12 Solitrend MMP40 Einbau des Rundsensors über einem Förderband A0037437 11 Einbau Rundsensor über einem Förderband. Minimale Sensorüberdeckung; abhängig vom verwendeten Sensortyp Wichtig ist, je nach Material, den passenden Anstellwinkel (2 … 3 °) der Halterung zu finden. Dieser darf nicht zu steil, aber auch nicht zu flach sein, abhängig vom Material auf dem Fließ- band.
- Seite 13 Solitrend MMP40 A0037441 13 Einbaubeispiel Gleitschlitten Einbau des Rundsensors in eine Vibrationsrinne Der direkte Einbau des Rundsensors in eine Vibrationsrinne ist möglich. Der Einbau sollte an einer Stelle erfolgen, wo die Materialüberdeckung über dem Sensor mit > 35 mm (feuchteabhängig) garantiert ist.
-
Seite 14: Spezielle Montagehinweise
Solitrend MMP40 Einbau Stabsensor in Silo oder Wägebehälter A0038251 15 Montage Stabsensor in Silo Schüttgutklappe angeschweißtes Befestigungsrohr Einbaurohr Schüttgutklappe Idealer Einbauort Der ideale Einbauort ist unter der unteren Schüttgutklappe, da hier eine Material-Anhaftung kontrolliert werden kann. Spezielle Montagehinweise Rundsensor •... -
Seite 15: Lagerungstemperatur
Solitrend MMP40 Lagerungstemperatur –40 … +70 °C (–40 … +158 °F) Betriebshöhe Bis 2 000 m (6 600 ft) über Normalnull Schutzart IP67 Prozess Prozesstemperaturbereich 0 … 120 °C (32 … 248 °F) Eine Feuchtemessung unter 0 °C (32 °F) ist nicht möglich. -
Seite 16: Abmessungen
Solitrend MMP40 Abmessungen Rundsensor, kurz 45 (1.77) 108 (4.25) 32 (1.26) 13 (0.51) A0044504 18 Abmessungen Rundsensor, kurz. Maßeinheit mm (in) Rundsensor, mittel 108 (4.25) 71 (2.8) 32 (1.26) 13 (0.51) A0044503 19 Abmessungen Rundsensor, mittel. Maßeinheit mm (in) Montageflansch ⌀108 mm, 1.4301... - Seite 17 Solitrend MMP40 Rundsensor, lang 108 (4.25) 135 (5.31) 32 (1.26) 13 (0.51) A0044653 21 Abmessungen Rundsensor, lang. Maßeinheit mm (in) Montagerahmen ⌀108 mm, Stahl verzinkt Der Montagerahmen, Stahl verzinkt, für den Rundsensor lang wird standardmäßig zusammen mit dem Gerät über die Produktstruktur bestellt.
- Seite 18 Solitrend MMP40 Rechtecksensor 7.5 (0.3) 90 (3.54) 15 (0.59) 25 (0.98) 120 (4.72) 135 (5.31) 20 (0.79) A0037426 23 Abmessungen Rechtecksensor. Maßeinheit mm (in) ATEX-Elektronikgehäuse A0053050 24 Abmessung ATEX-Elektronikgehäuse. Maßeinheit mm (in) Endress+Hauser...
-
Seite 19: Gewicht
Solitrend MMP40 Stabsensor ø55 (2.17) ø45 (1.77) ø38 (1.5) 125 (4.92) 15 (0.59) 160 (6.3) 170 (6.69) (1.77) A0038250 25 Abmessungen Stabsensor. Maßeinheit mm (in) Sensor O-Ring Position interner Temperaturfühler Elektronik-Gehäuse Montageflansch ⌀55 mm (2,17 in), 1.4301 Der Montageflansch für den Stabsensor wird standardmäßig zusammen mit dem Gerät bestellt. -
Seite 20: Werkstoffe
Solitrend MMP40 Rechtecksensor Gewicht ohne Verpackung und Zubehör: 1,27 kg (2,8 lb) ATEX-Elektronikgehäuse Gewicht ohne Verpackung und Zubehör: 1,8 kg (3,97 lb) Stabsensor Gewicht ohne Verpackung und Zubehör: 2,5 kg (5,51 lb) Werkstoffe Rundsensor, kurz A0037491 27 Werkstoffe Rundsensor, kurz Messzelle;... -
Seite 21: Zertifikate Und Zulassungen
Solitrend MMP40 Rechtecksensor A0040108 30 Werkstoffe Rechtecksensor Messzelle; Keramik (Aluminiumoxid) Sensorkopf; 1.4301 Gehäuse; 1.4301 Kabel; UNITRONIC PUR CP ATEX-Elektronikgehäuse A0053051 31 Werkstoff ATEX-Elektronikgehäuse Gehäuse; 1.4404 Kabel; UNITRONIC PUR CP Stabsensor A0040109 32 Werkstoffe Stabsensor Keramik-Messzelle; Aluminiumoxid oder Siliziumnitrid Sensorkopf (austauschbar);... -
Seite 22: Bestellinformationen
Bediensprache • Automatische Überprüfung von Ausschlusskriterien • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel- Ausgabeformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Zubehör Gerätespezifisches Zubehör Prallplatte für Rundsensor Die Prallplatte, 1.4301 für Rundsensor kann zusammen mit dem Gerät über die Produktstruktur "Zubehör beigelegt"... - Seite 23 Solitrend MMP40 A0037577 34 Universalhalter, 1.4301, mit Kippmechanismus und Haltekopf, Sensoraussparung ⌀108 mm (4,25 in) Gleitschlitten, für Rundsensor Der Gleitschlitten für Rundsensor kann zusammen mit dem Gerät über die Produktstruktur "Zubehör beigelegt" bestellt werden. A0037578 35 Gleitschlitten Material •...
-
Seite 24: Dokumentation
Dokumenttypen verfügbar: Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Kurzanleitung (KA) Schnell zum 1. Messwert Die Anleitung liefert alle wesentlichen Informationen von der Warenannahme bis zur Erstinbetrieb- nahme. - Seite 28 *71697743* 71697743 www.addresses.endress.com...
