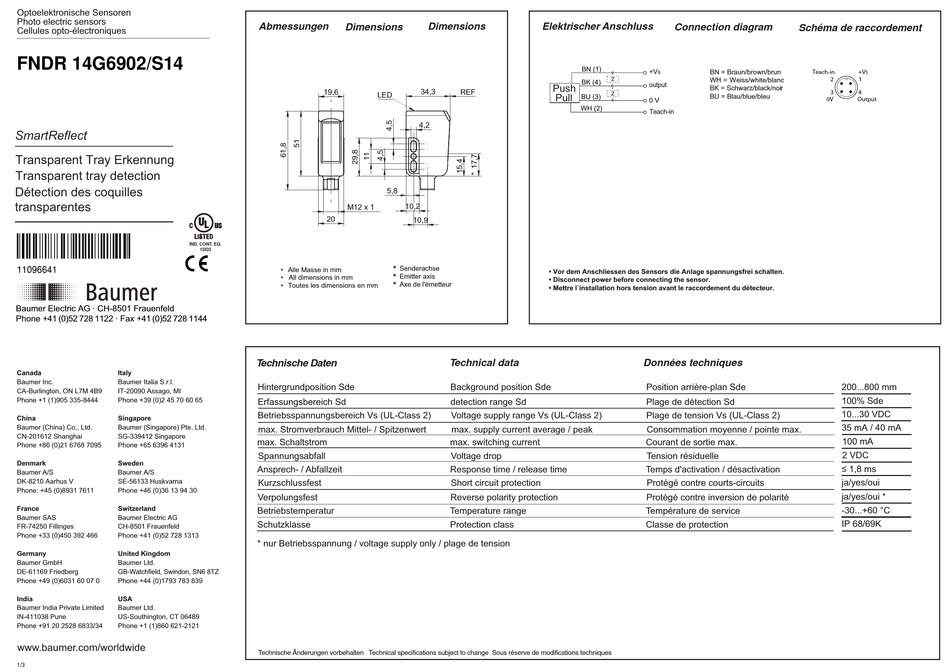

Baumer SmartReflect FNDR 14G6902/S14 Kurzanleitung

Optoelektronische Sensoren
Photo electric sensors
Cellules opto-électroniques
FNDR 14G6902/S14
SmartReflect
Transparent Tray Erkennung
Transparent tray detection
Détection des coquilles
transparentes
Í?+)bIÂÂ*Â-Î
IND. CONT. EQ.
11096641
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144
Canada Italy
Baumer Inc. Baumer Italia S.r.l.
CA-Burlington, ON L7M 4B9 IT-20090 Assago, MI
Phone +1 (1)905 335-8444 Phone +39 (0)2 45 70 60 65
China Singapore
Baumer (China) Co., Ltd. Baumer (Singapore) Pte. Ltd.
CN-201612 Shanghai SG-339412 Singapore
Phone +86 (0)21 6768 7095 Phone +65 6396 4131
Denmark Sweden
Baumer A/S Baumer A/S
DK-8210 Aarhus V SE-56133 Huskvarna
Phone: +45 (0)8931 7611 Phone +46 (0)36 13 94 30
France Switzerland
Baumer SAS Baumer Electric AG
FR-74250 Fillinges CH-8501 Frauenfeld
Phone +33 (0)450 392 466 Phone +41 (0)52 728 1313
Germany United Kingdom
Baumer GmbH Baumer Ltd.
DE-61169 Friedberg GB-Watchfield, Swindon, SN6 8TZ
Phone +49 (0)6031 60 07 0 Phone +44 (0)1793 783 839
India USA
Baumer India Private Limited Baumer Ltd.
IN-411038 Pune US-Southington, CT 06489
Phone +91 20 2528 6833/34 Phone +1 (1)860 621-2121
www.baumer.com/worldwide
1/3
Abmessungen Dimensions
19,6
LED
M12 x 1
20
1DD2
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Technische Daten
Hintergrundposition Sde
Erfassungsbereich Sd
Betriebsspannungsbereich Vs (UL-Class 2)
max. Stromverbrauch Mittel- / Spitzenwert
max. Schaltstrom
Spannungsabfall
Ansprech- / Abfallzeit
Kurzschlussfest
Verpolungsfest
Betriebstemperatur
Schutzklasse
* nur Betriebsspannung / voltage supply only / plage de tension
Technische Änderungen vorbehalten Technical specifications subject to change Sous réserve de modifications techniques
Dimensions Elektrischer Anschluss
Push
34,3
REF
Pull
4,2
5,8
10,2
10,9
* Senderachse
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
* Emitter axis
• Disconnect power before connecting the sensor.
* Axe de l'émetteur
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technical data
Background position Sde
detection range Sd
Voltage supply range Vs (UL-Class 2)
max. supply current average / peak
max. switching current
Voltage drop
Response time / release time
Short circuit protection
Reverse polarity protection
Temperature range
Protection class
Connection diagram
BN (1)
+V BN = Braun/brown/brun
S
Z WH = Weiss/white/blanc
BK (4)
output
BK = Schwarz/black/noir
Z
BU = Blau/blue/bleu
BU (3)
0 V
WH (2)
Teach-in
Données techniques
Position arrière-plan Sde
Plage de détection Sd
Plage de tension Vs (UL-Class 2)
Consommation moyenne / pointe max.
Courant de sortie max.
Tension résiduelle
Temps d'activation / désactivation
Protégé contre courts-circuits
Protégé contre inversion de polarité
Température de service
Classe de protection
Schéma de raccordement
Teach-in +V
S
2 1
3 4
0V Output
200...800 mm
100% Sde
10...30 VDC
35 mA / 40 mA
100 mA
2 VDC
≤ 1,8 ms
ja/yes/oui
ja/yes/oui *
-30...+60 °C
IP 68/69K
