Toro Flex-Force Power System 51895T Bedienungsanleitung
60v 43cm faden-freischneider
Vorschau ausblenden
Andere Handbücher für Flex-Force Power System 51895T:
- Bedienungsanleitung (292 Seiten)
Verwandte Anleitungen für Toro Flex-Force Power System 51895T
Inhaltszusammenfassung für Toro Flex-Force Power System 51895T

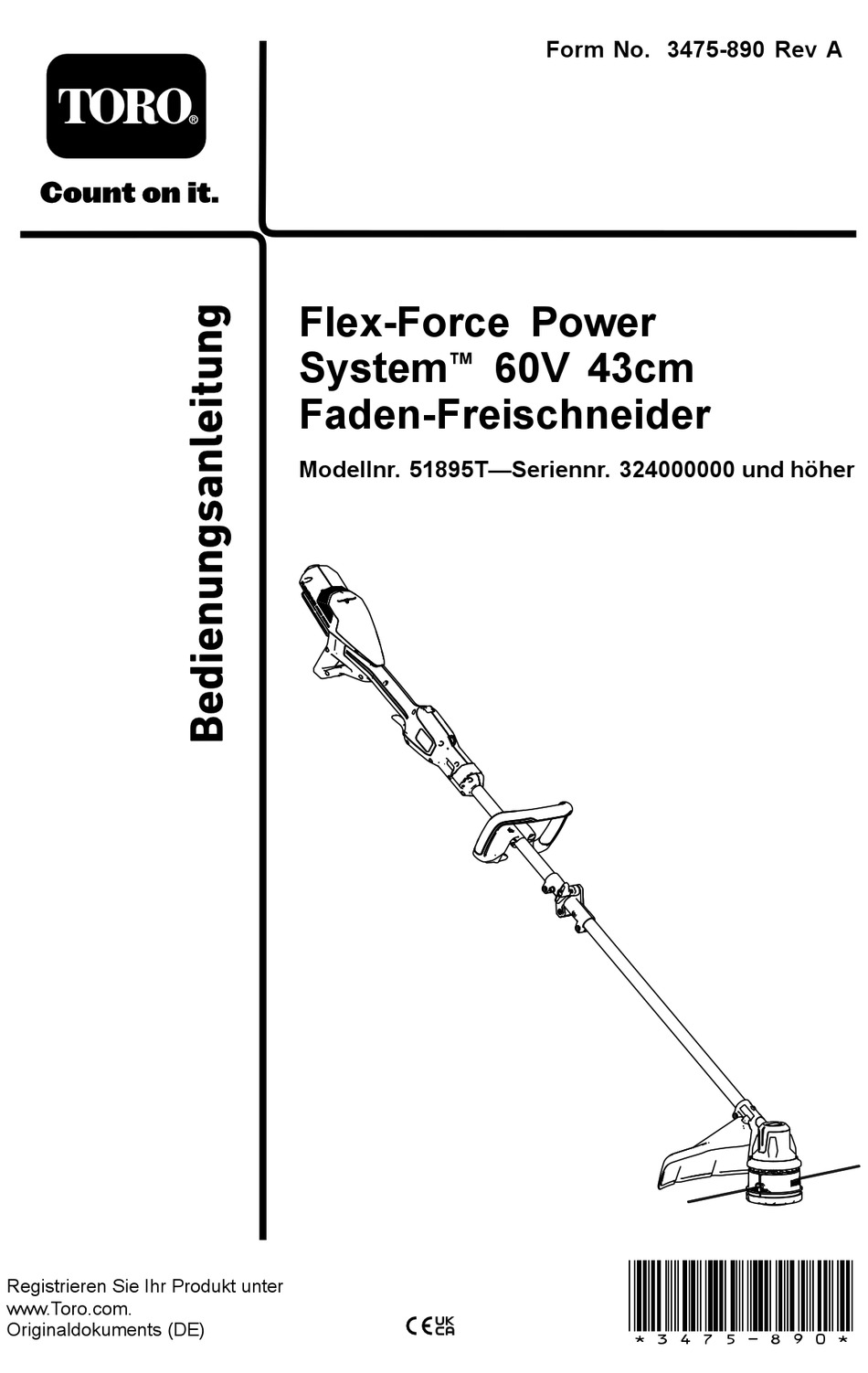

- Seite 1 Form No. 3475-890 Rev A Flex-Force Power System ™ 60V 43cm Faden-Freischneider Modellnr. 51895T—Seriennr. 324000000 und höher *3475-890* Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
- Seite 2 Verletzungen und eine Beschädigung des Produkts zu vermeiden. Sie tragen die Verantwortung für einen ordnungsgemäßen und sicheren Einsatz des Produkts. Auf www.Toro.com finden Sie Informationen hinsichtlich Produktsicherheit und Schulungsunterlagen, Zubehörinformationen, Standort eines Händlers oder Registrierung des Produkts. Wenden Sie sich an den offiziellen Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Originalersatzteile oder weitere ©...
- Seite 3 Informationen benötigen. Halten Sie dafür die Modell- und Seriennummern Ihres Produkts griffbereit. Bild 1 zeigt die Position der Modell- und Seriennummern am Produkt. Tragen Sie hier die Modell- und Seriennummern des Geräts ein. Wichtig: Scannen Sie mit Ihrem Mobilgerät den QR-Code auf dem Seriennummernaufkleber (falls vorhanden), um auf Garantie-, Ersatzteil- oder andere Produktinformationen zuzugreifen.
- Seite 4 Sicherheitswarnsymbol Dieses Sicherheitswarnsymbol (Bild 2) in diesem Handbuch und an der Maschine weißt auf wichtige Sicherheitshinweise hin, die Sie beachten müssen, um Unfälle zu vermeiden. g000502 Bild 2 Sicherheitswarnsymbol Das Sicherheitswarnsymbol wird über Information dargestellt, die Sie vor unsicheren Handlungen oder Situationen warnen, gefolgt von dem Wort GEFAHR, WARNUNG oder VORSICHT.
- Seite 5 Bewahren Sie alle Warnungen und Anweisungen für einen späteren Bezug auf. Der Begriff „Maschine“ in allen aufgeführten Warnhinweisen bezieht sich auf kabelgebundene oder akkubetriebene (kabellose) Maschinen. I. Arbeitsbereichssicherheit Der Arbeitsbereich sollte sauber und gut beleuchtet sein. Unaufgeräumte oder dunkle Bereiche führen leicht zu Unfällen. Verwenden Sie Maschinen nicht in explosiven Umgebungen, beispielsweise in der Nähe von brennbaren Flüssigkeiten, Dämpfen oder Staub.
- Seite 6 III. Persönliche Sicherheit Bleiben Sie wachsam. Achten Sie auf das, was Sie tun, und lassen Sie bei der Benutzung einer Maschine gesunden Menschenverstand walten. Verwenden Sie eine Maschine nicht, wenn Sie müde sind oder unter Drogen-, Alkohol- oder Medikamenteneinfluss stehen. Ein Moment der Unachtsamkeit bei der Bedienung von Maschinen kann zu schweren Verletzungen führen.
- Seite 7 Verwenden Sie die Maschine niemals mit Gewalt. Verwenden Sie die richtige Maschine für Ihre Anwendung. Die richtige Maschine erledigt die Arbeit besser und sicherer in dem Tempo, für das sie konzipiert wurde. Setzen Sie die Maschine nicht ein, wenn sie nicht über den Schalter ein- oder ausgeschaltet werden kann.
- Seite 8 Verwenden Sie Maschinen nur mit den angegebenen Akkus. Die Verwendung von anderen Akkupacks kann zu möglichen Verletzungen oder einem Brand führen. Halten Sie einen nicht verwendeten Akkupack von anderen Metallobjekten fern, u. a. Briefklammern, Münzen, Schlüssel, Nägel, Schrauben oder anderen kleinen Metallobjekten, die einen Kurzschluss zwischen den Polen herstellen können.
- Seite 9 Durchsuchen Sie den Bereich, in dem die Maschine eingesetzt werden soll, gründlich auf Wildtiere. Wildtiere können durch die Maschine verletzt werden, wenn sich diese in Betrieb befindet. Durchsuchen Sie den Bereich, in dem die Maschine eingesetzt werden soll, und entfernen Sie sämtliche Steine, Stöcke, Drähte, Knochen und andere Fremdkörper.
- Seite 10 Betreiben Sie die Maschine nicht an übermäßig steilen Hängen. Dies verringert das Risiko von Kontrollverlust, Ausrutschen und Stürzen, was zu Verletzungen führen kann. Achten Sie bei Arbeiten an Hängen immer auf einen sicheren Stand, arbeiten Sie immer quer zum Hang, niemals bergauf oder bergab, und lassen Sie bei Richtungsänderungen äußerste Vorsicht walten.
- Seite 11 Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decal161-7098 161-7098 1. Warnung: 2. Gefahr durch decal161-7083 Halten Sie ausgeworfene 161-7083 Unbeteiligte Gegenstände: von der Halten Sie...
- Seite 12 decal161-7080 161-7080 1. Nur sachgerecht entsorgen! 3. Warnung – entfernen Sie den Akku, bevor Sie Wartungsarbeiten durchführen. 2. Gefahr durch herausgeschleuderte Gegenstände - halten Sie Unbeteiligte mindestens 15 m entfernt.
- Seite 13 Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Men- Beschreibung Verwendung Verfahren Anschlusshandrad Aufklappen des Stiels. Montieren Sie den Hilfsgriff- baugruppe Hilfsgriff. Schutzvorrichtung Montieren der Schutzvorrichtung. Schraube...
- Seite 14 Aufklappen des Stiels Für diesen Arbeitsschritt erforderliche Teile: Anschlusshandrad Verfahren Klappen Sie den Stiel auf (A in Bild Sichern Sie die Welle an der Kupplung mit dem Verbindungsknopf (B in Bild g507675 Bild 3...
- Seite 15 Montieren des Hilfsgriffs Für diesen Arbeitsschritt erforderliche Teile: Hilfsgriff- baugruppe Verfahren Trennen Sie den Hilfsgriff von der Griffhalterung, indem Sie den Griffverriegelungsknopf abschrauben und die Schraube (A in Bild entfernen. Wichtig: Die Schraube kann im Kunststoff des Griffs verkeilt sein; klopfen Sie leicht auf die Unterseite der Schreibe, bis er sich vom Griff lösen lässt.
- Seite 16 Befestigen Sie die untere Griffhalterung am Hilfsgriff mit dem Griffverriegelungsknopf und der zuvor entfernten Schraube (D in Bild Montieren der Schutzvorrichtung Für diesen Arbeitsschritt erforderliche Teile: Schutzvorrichtung Schraube Verfahren Befestigen Sie die Schutzvorrichtung mit den zwei Kreuzschrauben am Unterteil des Freischneiders. g507687 Bild 5...
- Seite 17 Produktübersicht g507020 Bild 6 1. Akkuverriegelung 6. Schnittfaden 2. Arretierungsschalter 7. Schutzvorrichtung 3. Teleskopverriegelung 8. Auslöser 4. Hilfsgriff 9. Belüftungsöffnungen am Freischneider 5. Mittelwellenkupplung...
- Seite 18 Lagern Sie das Werkzeug, den Akku und das Akkuladegerät an einem sauberen und trockenen Ort. Anbaugeräte/Zubehör Ein Sortiment an von Toro zugelassenen Anbaugeräten und Zubehör wird für diese Maschine angeboten, um den Funktionsumfang des Geräts zu erhöhen und zu erweitern. Eine Liste der zugelassenen Anbaugeräte und Zubehörteile erhalten Sie bei Ihrem offiziellen Toro-Vertragshändler...
- Seite 19 Betrieb Starten des Freischneiders Stellen Sie sicher, dass die Belüftungsöffnungen des Freischneiders frei von Staub oder Schmutz sind. Fluchten Sie das Loch im Akkupack mit der Zunge am Antriebskopf (Bild Schieben Sie das Akkupack in den Antriebskopf, bis das Akkupack einrastet (Bild g507688...
- Seite 20 Abstellen des Freischneiders Um den Freischneider auszuschalten, lassen Sie den Auslöser und den Arretierungsschalter los. Wenn Sie den Freischneider nicht verwenden oder ihn zwischen Arbeitsbereichen transportieren, entfernen Sie den Akku. Entfernen des Akkupacks vom Freischneider Drücken Sie den Akkuriegel, um das Akkupack zu lösen und ziehen Sie das Akkupack dann aus der Maschine (Bild g507691...
- Seite 21 Einstellen der Position des Hilfsgriffs Lösen Sie den Griffverriegelungsknopf an der Unterseite des Hilfsgriffs. Stellen Sie die Position des Hilfsgriffs auf der Welle so ein, dass der Freischneider während des Betriebs in einer neutralen, bequemen Position gehalten werden kann. Ziehen Sie den Griffverriegelungsknopf fest, um den Hilfsgriff in seiner Position zu sichern.
- Seite 22 Vorspulen des Fadens mit dem Fadenvorschub Lassen Sie das Werkzeug mit Vollgas laufen. Klopfen Sie mit dem Fadenvorschubkopf auf den Boden, um den Faden vorzuspulen. Der Faden wird bei jedem Klopfen des Fadenvorschubkopfs vorgespult. Wichtig: Halten Sie den Fadenvorschubkopf nicht auf den Boden, während Sie den Freischneider betreiben.
- Seite 23 Verwenden des Schultergurts Wichtig: Bringen Sie einen Schultergurt an (wird nicht mitgeliefert), wenn Sie den Freischneider mit einem Akku mit 8,0 Ah oder mehr verwenden. Verwenden Sie den Schultergurt nicht, wenn Sie den Freischneider mit dem Rucksack und dem Rucksackkabel betreiben. Verwenden Sie nur das Rucksackkabel.
- Seite 24 Lassen Sie die Schnellverschlussschnalle sich lösen (B in Bild 13). g340477 Bild 13...
- Seite 25 Betriebshinweise • Halten Sie den Freischneider zum geschnittenen Bereich gekippt; dies ist der beste Schnittbereich. • Der Faden-Freischneider schneidet, wenn Sie ihn von rechts nach links führen. Dies verhindert, dass der Freischneider Fremdkörper in Ihre Richtung auswirft. • Schneiden Sie mit der Spitze des Schnittfadens; drücken Sie den Fadenkopf nicht in das ungeschnittene Gras.
- Seite 26 Den Schnittfaden ersetzen Verwenden Sie nur monofile Schnittfäden mit einem Durchmesser von 2,0 mm oder gedrehte monofile Schnittfäden mit einem Durchmesser von 2,4 mm von Toro. Nehmen Sie den Akku aus dem Freischneider. Entfernen Sie den auf der Spule befindlichen Faden, indem Sie wiederholt auf den Fadenvorschubkopf drücken und den...
- Seite 27 des Fadenvorschubkopfes, bis die Markierungen an der Seite des Fadenvorschubkopfes mit den Markierungen unter den Ösen übereinstimmen (Bild 15). Führen Sie ein Ende des Fadens gerade in die Öse ein und schieben Sie den Faden durch, bis er auf der anderen Seite aus der Öse wieder herauskommt.
- Seite 28 Auswechseln des Schneidkopfes Nehmen Sie den Akku aus dem Freischneider. Führen Sie ein Werkzeug mit kleinem Durchmesser (z. B. einen Schraubendreher) durch das Motorgehäuse und in die Nut im Lüfter ein, um den Freischneiderkopf zu sichern, damit er sich nicht frei drehen kann (Bild 16).
- Seite 29 Drehen Sie den Freischneiderkopf mit einem Werkzeug, welches den Freischneiderkopf arretiert, gegen den Uhrzeigersinn, um ihn vom Gewinde des Getriebegehäuses zu entfernen (Bild 17). g516022 Bild 17 Um den neuen Freischneiderkopf anzubringen, drehen Sie ihn im Uhrzeigersinn auf dem Getriebegehäuse, während Sie den Lüfter mit einem Werkzeug festhalten.
- Seite 30 Aufbewahrung Wichtig: Lagern Sie die Maschine, den Akkupack und das Ladegerät nur bei Temperaturen im angemessenen Bereich; siehe Technische Daten (Seite 18). Wichtig: Wenn Sie die Maschine für ein Jahr oder länger lagern, nehmen Sie den Akkupack aus der Maschine und laden Sie den Akkupack auf, bis eine oder zwei LED-Anzeigen auf dem Akku grün sind.
- Seite 31 Fehlersuche und -behebung Führen Sie nur die in dieser Anleitung beschriebenen Schritte aus. Alle weiteren Prüfungen, Wartungsarbeiten und Reparaturen müssen von einem offiziellen Kundendienstzentrum oder einem ähnlich qualifizierten Fachmann ausgeführt werden, wenn Sie das Problem nicht selbst beheben können. Nehmen Sie bei der Fehlersuche, Prüfung, Wartung oder Reinigung des Werkzeugs immer den Akku aus dem Werkzeug.
- Seite 32 Problem Mögliche Ursache Behebungsmaßnahme Das Werkzeug vibriert zu 1. Unter dem 1. Säubern Sie das stark oder ist zu laut. Grasschutz oder im Gehäuse des Fadenvorschubkopf Fadenvorschubkopfs des Freischneiders von Verunreinigungen, befinden sich Schmutz die sich unter dem und Ablagerungen. Grasschutz oder im Gehäuse des Fadenvorschubkopfs...
