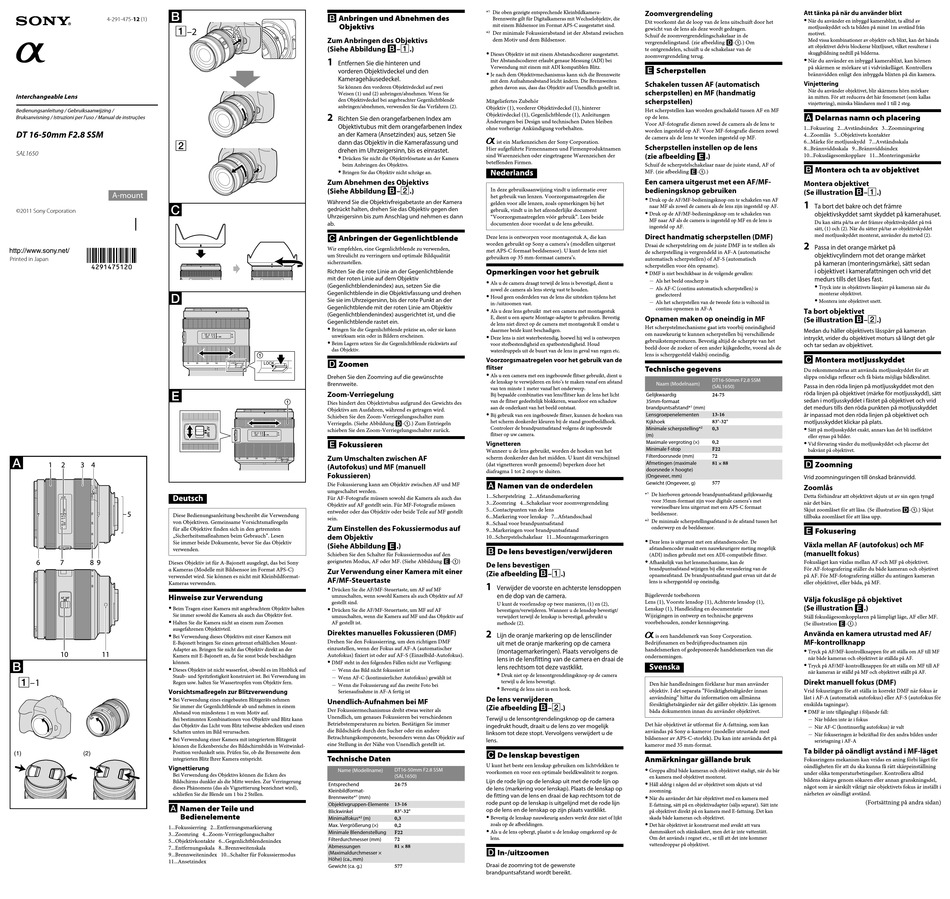

Sony SAL1650 Bedienungsanleitung


4-291-475-12 (1)
 –2

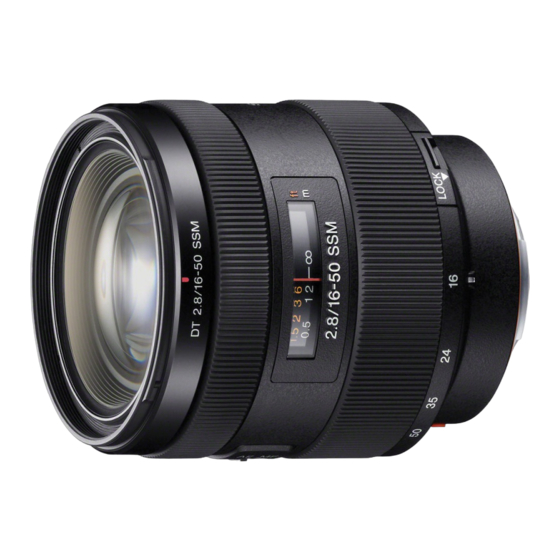

Interchangeable Lens
Bedienungsanleitung / Gebruiksaanwijzing /
Bruksanvisning / Istruzioni per l'uso / Manual de instruções
DT 16-50mm F2.8 SSM

SAL1650
A-mount

©2011 Sony Corporation
Printed in Japan



Diese Bedienungsanleitung beschreibt die Verwendung
von Objektiven. Gemeinsame Vorsichtsmaßregeln
für alle Objektive finden sich in den getrennten
„Sicherheitsmaßnahmen beim Gebrauch". Lesen
Sie immer beide Dokumente, bevor Sie das Objektiv
verwenden.
Dieses Objektiv ist für A-Bajonett ausgelegt, das bei Sony
α Kameras (Modelle mit Bildsensor im Format APS-C)
verwendet wird. Sie können es nicht mit Kleinbildformat-
Kameras verwenden.
Hinweise zur Verwendung
ˎ Beim Tragen einer Kamera mit angebrachtem Objektiv halten
Sie immer sowohl die Kamera als auch das Objektiv fest.
ˎ Halten Sie die Kamera nicht an einem zum Zoomen
ausgefahrenen Objektivteil.
ˎ Bei Verwendung dieses Objektivs mit einer Kamera mit
E-Bajonett bringen Sie einen getrennt erhältlichen Mount-
Adapter an. Bringen Sie nicht das Objektiv direkt an der
Kamera mit E-Bajonett an, da Sie sonst beide beschädigen

können.
ˎ Dieses Objektiv ist nicht wasserfest, obwohl es im Hinblick auf
Staub- und Spritzfestigkeit konstruiert ist. Bei Verwendung im
 –1
Regen usw. halten Sie Wassertropfen vom Objektiv fern.
Vorsichtsmaßregeln zur Blitzverwendung
ˎ Bei Verwendung eines eingebauten Blitzgeräts nehmen
Sie immer die Gegenlichtblende ab und nehmen in einem
Abstand von mindestens 1 m vom Motiv auf.
Bei bestimmten Kombinationen von Objektiv und Blitz kann
das Objektiv das Licht vom Blitz teilweise abdecken und einen
Schatten unten im Bild verursachen.
ˎ
Bei Verwendung einer Kamera mit integriertem Blitzgerät
können die Eckenbereiche des Bildschirmbilds in Weitwinkel-
(1) (2) Position verdunkelt sein. Prüfen Sie, ob die Brennweite dem
integrierten Blitz Ihrer Kamera entspricht.
Vignettierung
Bei Verwendung des Objektivs können die Ecken des
Bildschirms dunkler als die Mitte werden. Zur Verringerung
dieses Phänomens (das als Vignettierung bezeichnet wird),
schließen Sie die Blende um 1 bis 2 Stellen.
 Namen der Teile und
Bedienelemente
1...Fokussierring 2...Entfernungsmarkierung
3...Zoomring 4...Zoom-Verriegelungsschalter
5...Objektivkontakte 6...Gegenlichtblendenindex
7...Entfernungsskala 8...Brennweitenskala
9...Brennweitenindex 10...Schalter für Fokussiermodus
11...Ansetzindex
 Anbringen und Abnehmen des
Objektivs
Zum Anbringen des Objektivs
(Siehe Abbildung  –  .)
1
Entfernen Sie die hinteren und
vorderen Objektivdeckel und den
Kameragehäusedeckel.
Sie können den vorderen Objektivdeckel auf zwei
Weisen (1) und (2) anbringen/abnehmen. Wenn Sie
den Objektivdeckel bei angebrachter Gegenlichtblende
anbringen/abnehmen, verwenden Sie das Verfahren (2).
2
Richten Sie den orangefarbenen Index am
Objektivtubus mit dem orangefarbenen Index
an der Kamera (Ansetzindex) aus, setzen Sie
dann das Objektiv in die Kamerafassung und
drehen im Uhrzeigersinn, bis es einrastet.
ˎ Drücken Sie nicht die Objektivlösetaste an der Kamera
beim Anbringen des Objektivs.
ˎ Bringen Sie das Objektiv nicht schräge an.
Zum Abnehmen des Objektivs
(Siehe Abbildung  –  .)
Während Sie die Objektivfreigabetaste an der Kamera
gedrückt halten, drehen Sie das Objektiv gegen den
Uhrzeigersinn bis zum Anschlag und nehmen es dann
ab.
 Anbringen der Gegenlichtblende
Wir empfehlen, eine Gegenlichtblende zu verwenden,
um Streulicht zu verringern und optimale Bildqualität
sicherzustellen.
Richten Sie die rote Linie an der Gegenlichtblende
mit der roten Linie auf dem Objektiv
(Gegenlichtblendenindex) aus, setzen Sie die
Gegenlichtblende in die Objektivfassung und drehen
Sie sie im Uhrzeigersinn, bis der rote Punkt an der
Gegenlichtblende mit der roten Linie am Objektiv
(Gegenlichtblendenindex) ausgerichtet ist, und die
Gegenlichtblende rastet ein.
ˎ
Bringen Sie die Gegenlichtblende präzise an, oder sie kann
unwirksam sein oder in Bildern erscheinen.
ˎ
Beim Lagern setzen Sie die Gegenlichtblende rückwärts auf
das Objektiv.

 Zoomen
Drehen Sie den Zoomring auf die gewünschte
Brennweite.
Zoom-Verriegelung

Dies hindert den Objektivtubus aufgrund des Gewichts des
Objektivs am Ausfahren, während es getragen wird.
Schieben Sie den Zoom-Verriegelungsschalter zum
Verriegeln. (Siehe Abbildung -.) Zum Entriegeln
schieben Sie den Zoom-Verriegelungsschalter zurück.
 Fokussieren
Zum Umschalten zwischen AF
(Autofokus) und MF (manuell
Fokussieren)
Die Fokussierung kann am Objektiv zwischen AF und MF
umgeschaltet werden.
Für AF-Fotografie müssen sowohl die Kamera als auch das
Objektiv auf AF gestellt sein. Für MF-Fotografie müssen
entweder oder das Objektiv oder beide Teile auf MF gestellt
sein.
Zum Einstellen des Fokussiermodus auf
dem Objektiv
(Siehe Abbildung .)
Schieben Sie den Schalter für Fokussiermodus auf den
geeigneten Modus, AF oder MF. (Siehe Abbildung -)
Zur Verwendung einer Kamera mit einer
AF/MF-Steuertaste
ˎ Drücken Sie die AF/MF-Steuertaste, um AF auf MF
umzuschalten, wenn sowohl Kamera als auch Objektiv auf AF
gestellt sind.
ˎ Drücken Sie die AF/MF-Steuertaste, um MF auf AF
umzuschalten, wenn die Kamera auf MF und das Objektiv auf
AF gestellt ist.
Direktes manuelles Fokussieren (DMF)
Drehen Sie den Fokussierring, um den richtigen DMF
einzustellen, wenn der Fokus auf AF-A (automatischer
Autofokus) fixiert ist oder auf AF-S (Einzelbild-Autofokus).
ˎ DMF steht in den folgenden Fällen nicht zur Verfügung:
ˋ
Wenn das Bild nicht fokussiert ist
ˋ Wenn AF-C (kontinuierlicher Autofokus) gewählt ist
ˋ
Wenn die Fokussierung auf das zweite Foto bei
Serienaufnahme in AF-A fertig ist
Unendlich-Aufnahmen bei MF
Der Fokussiermechanismus dreht etwas weiter als
Unendlich, um genaues Fokussieren bei verschiedenen
Betriebstemperaturen zu bieten. Bestätigen Sie immer
die Bildschärfe durch den Sucher oder ein andere
Betrachtungskomponente, besonders wenn das Objektiv auf
eine Stellung in der Nähe von Unendlich gestellt ist.
Technische Daten
DT16-50mm F2.8 SSM
Name (Modellname)
(SAL1650)
24-75
Entsprechend
Kleinbildformat-
Brennweite* 1 (mm)
13-16
Objektivgruppen-Elemente
83°-32°
Blickwinkel
0,3
Minimalfokus* 2 (m)
0,2
Max. Vergrößerung (×)
F22
Minimale Blendenstellung
Filterdurchmesser (mm) 72
Abmessungen 81 × 88
(Maximaldurchmesser ×
Höhe) (ca., mm)
Gewicht (ca. g.) 577
* Die oben gezeigte entsprechende Kleinbildkamera- Zoomvergrendeling
1
Brennweite gilt für Digitalkameras mit Wechselobjektiv, die
Dit voorkomt dat de loop van de lens uitschuift door het
mit einem Bildsensor im Format APS-C ausgestattet sind.
gewicht van de lens als deze wordt gedragen.
* Der minimale Fokussierabstand ist der Abstand zwischen
2
Schuif de zoomvergrendelingschakelaar in de
dem Motiv und dem Bildsensor.
vergrendelingstand. (zie afbeelding -.) Om
te ontgrendelen, schuift u de schakelaar van de
ˎ Dieses Objektiv ist mit einem Abstandscodierer ausgestattet.
zoomvergrendeling terug.
Der Abstandscodierer erlaubt genaue Messung (ADI) bei
Verwendung mit einem mit ADI kompatiblen Blitz.
 Scherpstellen
ˎ Je nach dem Objektivmechanismus kann sich die Brennweite
mit dem Aufnahmeabstand leicht ändern. Die Brennweiten
Schakelen tussen AF (automatisch
gehen davon aus, dass das Objektiv auf Unendlich gestellt ist.
scherpstellen) en MF (handmatig
scherpstellen)
Mitgeliefertes Zubehör
Objektiv (1), vorderer Objektivdeckel (1), hinterer
Het scherpstellen kan worden geschakeld tussen AF en MF
Objektivdeckel (1), Gegenlichtblende (1), Anleitungen
op de lens.
Änderungen bei Design und technischen Daten bleiben
Voor AF-fotografie dienen zowel de camera als de lens te
ohne vorherige Ankündigung vorbehalten.
worden ingesteld op AF. Voor MF-fotografie dienen zowel
de camera als de lens te worden ingesteld op MF.
ist ein Markenzeichen der Sony Corporation.
Scherpstellen instellen op de lens
Hier aufgeführte Firmennamen und Firmenproduktnamen
(zie afbeelding .)
sind Warenzeichen oder eingetragene Warenzeichen der
beteffenden Firmen.
Schuif de scherpstelschakelaar naar de juiste stand, AF of
MF. (zie afbeelding -.)
Een camera uitgerust met een AF/MF-
In deze gebruiksaanwijzing vindt u informatie over bedieningsknop gebruiken
het gebruik van lenzen. Voorzorgsmaatregelen die
ˎ Druk op de AF/MF-bedieningsknop om te schakelen van AF
gelden voor alle lenzen, zoals opmerkingen bij het
naar MF als zowel de camera als de lens zijn ingesteld op AF.
gebruik, vindt u in het afzonderlijke document
ˎ Druk op de AF/MF-bedieningsknop om te schakelen van
"Voorzorgsmaatregelen vóór gebruik". Lees beide
MF naar AF als de camera is ingesteld op MF en de lens is
documenten door voordat u de lens gebruikt.
ingesteld op AF.
Direct handmatig scherpstellen (DMF)
Deze lens is ontworpen voor montagestuk A, die kan
worden gebruikt op Sony α camera's (modellen uitgerust
Draai de scherpstelring om de juiste DMF in te stellen als
met APS-C formaat beeldsensor). U kunt de lens niet
de scherpstelling is vergrendeld in AF-A (automatische
gebruiken op 35 mm-formaat camera's.
automatisch scherpstellen) of AF-S (automatisch
scherpstellen voor één opname).
Opmerkingen voor het gebruik
ˎ
DMF is niet beschikbaar in de volgende gevallen:
ˋ Als het beeld onscherp is
ˎ
Als u de camera draagt terwijl de lens is bevestigd, dient u
ˋ
Als AF-C (continu automatisch scherpstellen) is
zowel de camera als lens stevig vast te houden.
geselecteerd
ˎ Houd geen onderdelen van de lens die uitsteken tijdens het
ˋ
Als het scherpstellen van de tweede foto is voltooid in
in-/uitzoomen vast.
continu opnemen in AF-A
ˎ Als u deze lens gebruikt met een camera met montagestuk
E, dient u een aparte Montage-adapter te gebruiken. Bevestig Opnamen maken op oneindig in MF
de lens niet direct op de camera met montagestuk E omdat u
Het scherpstelmechanisme gaat iets voorbij oneindigheid
daarmee beide kunt beschadigen.
om nauwkeurig te kunnen scherpstellen bij verschillende
ˎ Deze lens is niet waterbestendig, hoewel hij wel is ontworpen
gebruikstemperaturen. Bevestig altijd de scherpte van het
voor stofbestendigheid en spatbestendigheid. Houd
beeld door de zoeker of een ander kijkgedeelte, vooral als de
waterdruppels uit de buurt van de lens in geval van regen etc.
lens is scherpgesteld vlakbij oneindig.
Voorzorgsmaatregelen voor het gebruik van de
flitser Technische gegevens
ˎ
Als u een camera met een ingebouwde flitser gebruikt, dient u
de lenskap te verwijderen en foto's te maken vanaf een afstand
Naam (Modelnaam)
van ten minste 1 meter vanaf het onderwerp.
Bij bepaalde combinaties van lens/flitser kan de lens het licht Gelijkwaardig
van de flitser gedeeltelijk blokkeren, waardoor een schaduw 35mm-formaat
aan de onderkant van het beeld ontstaat. brandpuntsafstand*
ˎ Bij gebruik van een ingebouwde flitser, kunnen de hoeken van Lensgroepenelementen
het scherm donkerder kleuren bij de stand grootbeeldhoek. Kijkhoek
Controleer de brandpuntsafstand volgens de ingebouwde
Minimale scherpstelling*
flitser op uw camera.
(m)
Maximale vergroting (×)
Vignetteren
Minimale f-stop
Wanneer u de lens gebruikt, worden de hoeken van het
Filterdoorsnede (mm)
scherm donkerder dan het midden. U kunt dit verschijnsel
Afmetingen (maximale
(dat vignetteren wordt genoemd) beperken door het
doorsnede × hoogte)
diafragma 1 tot 2 stops te sluiten.
(Ongeveer, mm)
 Namen van de onderdelen Gewicht (Ongeveer, g)
* De hierboven getoonde brandpuntsafstand gelijkwaardig
1
1...Scherpstelring 2...Afstandsmarkering
voor 35mm-formaat zijn voor digitale camera's met
3...Zoomring 4...Schakelaar voor zoomvergrendeling
verwisselbare lens uitgerust met een APS-C formaat
5...Contactpunten van de lens
beeldsensor.
6...Markering voor lenskap 7...Afstandsschaal
* 2 De minimale scherpstellingsafstand is de afstand tussen het
8...Schaal voor brandpuntsafstand
onderwerp en de beeldsensor.
9...Markeringen voor brandpuntsafstand
10...Scherpstelschakelaar 11...Mountagemarkeringen
ˎ
Deze lens is uitgerust met een afstandsencoder. De
afstandsencoder maakt een nauwkeurigere meting mogelijk
 De lens bevestigen/verwijderen
(ADI) indien gebruikt met een ADI-compatibele flitser.
ˎ Afhankelijk van het lensmechanisme, kan de
De lens bevestigen
brandpuntsafstand wijzigen bij elke verandering van de
(Zie afbeelding  –  .)
opnameafstand. De brandpuntsafstand gaat ervan uit dat de
lens is scherpgesteld op oneindig.
1
Verwijder de voorste en achterste lensdoppen
Bijgeleverde toebehoren
en de dop van de camera.
Lens (1), Voorste lensdop (1), Achterste lensdop (1),
U kunt de voorlensdop op twee manieren, (1) en (2),
Lenskap (1), Handleiding en documentatie
bevestigen/verwijderen. Wanneer u de lensdop bevestigt/
Wijzigingen in ontwerp en technische gegevens
verwijdert terwijl de lenskap is bevestigd, gebruikt u
voorbehouden, zonder kennisgeving.
methode (2).
2
Lijn de oranje markering op de lenscilinder
is een handelsmerk van Sony Corporation.
uit met de oranje markering op de camera Bedrijfsnamen en bedrijfsproductnamen zijn
handelsmerken of gedeponeerde handelsmerken van die
(montagemarkeringen). Plaats vervolgens de
ondernemingen.
lens in de lensfitting van de camera en draai de
lens rechtsom tot deze vastklikt.
ˎ
Druk niet op de lensontgrendelingsknop op de camera
terwijl u de lens bevestigt.
Den här handledningen förklarar hur man använder
ˎ Bevestig de lens niet in een hoek.
objektiv. I det separata "Försiktighetsåtgärder innan
De lens verwijderen användning" hittar du information om allmänna
försiktighetsåtgärder när det gäller objektiv. Läs igenom
(Zie afbeelding  –  .)
båda dokumenten innan du använder objektivet.
Terwijl u de lensontgrendelingsknop op de camera
Det här objektivet är utformat för A-fattning, som kan
ingedrukt houdt, draait u de lens zo ver mogelijk
användas på Sony α-kameror (modeller utrustade med
linksom tot deze stopt. Vervolgens verwijdert u de
bildsensor av APS-C-storlek). Du kan inte använda det på
lens.
kameror med 35 mm-format.
 De lenskap bevestigen
Anmärkningar gällande bruk
U kunt het beste een lenskap gebruiken om lichtvlekken te
ˎ
Greppa alltid både kameran och objektivet stadigt, när du bär
voorkomen en voor een optimale beeldkwaliteit te zorgen.
en kamera med objektivet monterat.
Lijn de rode lijn op de lenskap uit met de rode lijn op
ˎ
Håll aldrig i någon del av objektivet som skjuts ut vid
de lens (markering voor lenskap). Plaats de lenskap op
zoomning.
de fitting van de lens en draai de kap rechtsom tot de
ˎ När du använder det här objektivet med en kamera med
rode punt op de lenskap is uitgelijnd met de rode lijn
E-fattning, sätt på en objektivadapter (säljs separat). Sätt inte
op de lens en de lenskap op zijn plaats vastklikt.
på objektivet direkt på en kamera med E-fattning. Det kan
ˎ Bevestig de lenskap nauwkeurig anders werkt deze niet of lijkt skada både kameran och objektivet.
zoals op de afbeeldingen.
ˎ Det här objektivet är konstruerat med avsikt att vara
ˎ
Als u de lens opbergt, plaatst u de lenskap omgekeerd op de dammsäkert och stänksäkert, men det är inte vattentätt.
lens. Om det används i regnet etc., se till att det inte kommer
vattendroppar på objektivet.
 In-/uitzoomen
Draai de zoomring tot de gewenste
brandpuntsafstand wordt bereikt.
Att tänka på när du använder blixt
ˎ När du använder en inbyggd kamerablixt, ta alltid av
motljusskyddet och ta bilden på minst 1m avstånd från
motivet.
Med vissa kombinationer av objektiv och blixt, kan det hända
att objektivet delvis blockerar blixtljuset, vilket resulterar i
skuggbildning nedtill på bilderna.
ˎ När du använder en inbyggd kamerablixt, kan hörnen
på skärmen se mörkare ut i vidvinkelläget. Kontrollera
brännvidden enligt den inbyggda blixten på din kamera.
Vinjettering
När du använder objektivet, blir skärmens hörn mörkare
än mitten. För att reducera det här fenomenet (som kallas
vinjettering), minska bländaren med 1 till 2 steg.
 Delarnas namn och placering
1...Fokusring 2...Avståndsindex 3...Zoomningsring
4...Zoomlås 5...Objektivets kontakter
6...Märke för motljusskydd 7...Avståndsskala
8...Brännviddsskala 9...Brännviddsindex
10...Fokuslägesomkopplare 11...Monteringsmärke
 Montera och ta av objektivet
Montera objektivet
(Se illustration  –  .)
1
Ta bort det bakre och det främre
objektivskyddet samt skyddet på kamerahuset.
Du kan sätta på/ta av det främre objektivskyddet på två
sätt, (1) och (2). När du sätter på/tar av objektivskyddet
med motljusskyddet monterat, använder du metod (2).
2
Passa in det orange märket på
objektivcylindern mot det orange märket
på kameran (monteringsmärke), sätt sedan
i objektivet i kamerafattningen och vrid det
medurs tills det låses fast.
ˎ
Tryck inte in objektivets låsspärr på kameran när du
monterar objektivet.
ˎ Montera inte objektivet snett.
Ta bort objektivet
(Se illustration  –  .)
Medan du håller objektivets låsspärr på kameran
intryckt, vrider du objektivet moturs så långt det går
och tar sedan av objektivet.
 Montera motljusskyddet
Du rekommenderas att använda motljusskyddet för att
slippa onödiga reflexer och få bästa möjliga bildkvalitet.
DT16-50mm F2.8 SSM
Passa in den röda linjen på motljusskyddet mot den
(SAL1650)
röda linjen på objektivet (märke för motljusskydd), sätt
24-75
sedan i motljusskyddet i fästet på objektivet och vrid
det medurs tills den röda punkten på motljusskyddet
1 (mm)
13-16
är inpassad mot den röda linjen på objektivet och
83°-32°
motljusskyddet klickar på plats.
0,3
2
ˎ Sätt på motljusskyddet exakt, annars kan det bli ineffektivt
eller synas på bilder.
0,2
ˎ
Vid förvaring vänder du motljusskyddet och placerar det
F22
bakvänt på objektivet.
72
 Zoomning
81 × 88
Vrid zoomningsringen till önskad brännvidd.
577
Zoomlås
Detta förhindrar att objektivet skjuts ut av sin egen tyngd
när det bärs.
Skjut zoomlåset för att låsa. (Se illustration -.) Skjut
tillbaka zoomlåset för att låsa upp.
 Fokusering
Växla mellan AF (autofokus) och MF
(manuellt fokus)
Fokusläget kan växlas mellan AF och MF på objektivet.
För AF-fotografering ställer du både kameran och objetivet
på AF. För MF-fotografering ställer du antingen kameran
eller objektivet, eller båda, på MF.
Välja fokusläge på objektivet
(Se illustration .)
Ställ fokuslägesomkopplaren på lämpligt läge, AF eller MF.
(Se illustration -.)
Använda en kamera utrustad med AF/
MF-kontrollknapp
ˎ Tryck på AF/MF-kontrollknappen för att ställa om AF till MF
när både kameran och objektivet är ställda på AF.
ˎ Tryck på AF/MF-kontrollknappen för att ställa om MF till AF
när kameran är ställd på MF och objektivet ställt på AF.
Direkt manuell fokus (DMF)
Vrid fokusringen för att ställa in korrekt DMF när fokus är
låst i AF-A (automatisk autofokus) eller AF-S (autofokus för
enskilda tagningar).
ˎ DMF är inte tillgängligt i följande fall:
ˋ
När bilden inte är i fokus
ˋ När AF-C (kontinuerlig autofokus) är valt
ˋ
När fokuseringen är bekräftad för den andra bilden under
serietagning i AF-A
Ta bilder på oändligt avstånd i MF-läget
Fokusringens mekanism kan vridas en aning förbi läget för
oändligheten för att du ska kunna få rätt skärpeinställning
under olika temperaturbetingelser. Kontrollera alltid
bildens skärpa genom sökaren eller annan granskningsdel,
något som är särskilt viktigt när objektivets fokus är inställt i
närheten av oändligt avstånd.
(Fortsättning på andra sidan)
