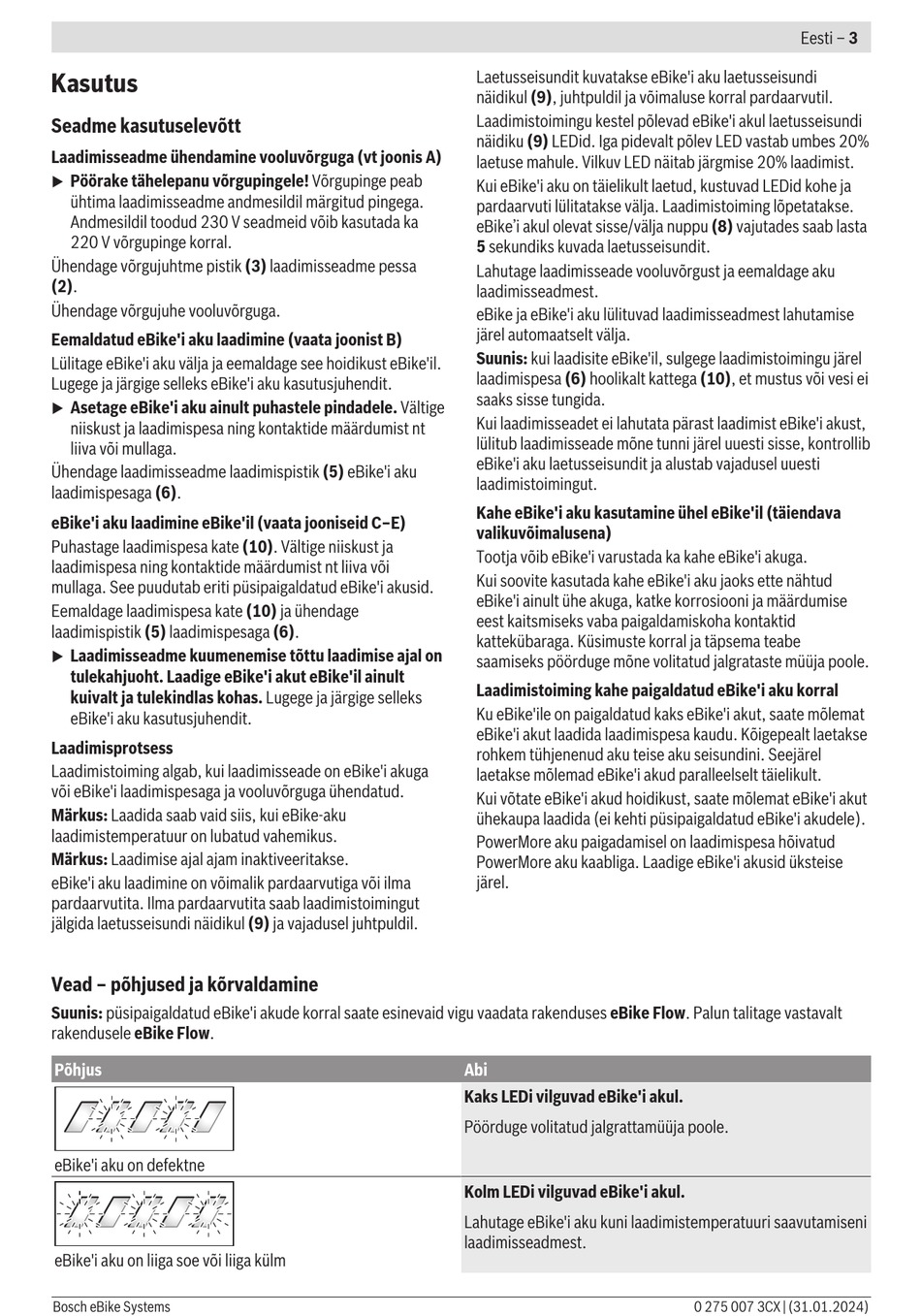

Bosch Purion 200 Originalbetriebsanleitung Seite 504

Kasutus
Seadme kasutuselevõtt
Laadimisseadme ühendamine vooluvõrguga (vt joonis A)
Pöörake tähelepanu võrgupingele! Võrgupinge peab
u
ühtima laadimisseadme andmesildil märgitud pingega.
Andmesildil toodud 230 V seadmeid võib kasutada ka
220 V võrgupinge korral.
Ühendage võrgujuhtme pistik (3) laadimisseadme pessa
(2).
Ühendage võrgujuhe vooluvõrguga.
Eemaldatud eBike'i aku laadimine (vaata joonist B)
Lülitage eBike'i aku välja ja eemaldage see hoidikust eBike'il.
Lugege ja järgige selleks eBike'i aku kasutusjuhendit.
Asetage eBike'i aku ainult puhastele pindadele. Vältige
u
niiskust ja laadimispesa ning kontaktide määrdumist nt
liiva või mullaga.
Ühendage laadimisseadme laadimispistik (5) eBike'i aku
laadimispesaga (6).
eBike'i aku laadimine eBike'il (vaata jooniseid C–E)
Puhastage laadimispesa kate (10). Vältige niiskust ja
laadimispesa ning kontaktide määrdumist nt liiva või
mullaga. See puudutab eriti püsipaigaldatud eBike'i akusid.
Eemaldage laadimispesa kate (10) ja ühendage
laadimispistik (5) laadimispesaga (6).
Laadimisseadme kuumenemise tõttu laadimise ajal on
u
tulekahjuoht. Laadige eBike'i akut eBike'il ainult
kuivalt ja tulekindlas kohas. Lugege ja järgige selleks
eBike'i aku kasutusjuhendit.
Laadimisprotsess
Laadimistoiming algab, kui laadimisseade on eBike'i akuga
või eBike'i laadimispesaga ja vooluvõrguga ühendatud.
Märkus: Laadida saab vaid siis, kui eBike-aku
laadimistemperatuur on lubatud vahemikus.
Märkus: Laadimise ajal ajam inaktiveeritakse.
eBike'i aku laadimine on võimalik pardaarvutiga või ilma
pardaarvutita. Ilma pardaarvutita saab laadimistoimingut
jälgida laetusseisundi näidikul (9) ja vajadusel juhtpuldil.
Vead – põhjused ja kõrvaldamine
Suunis: püsipaigaldatud eBike'i akude korral saate esinevaid vigu vaadata rakenduses eBike Flow. Palun talitage vastavalt
rakendusele eBike Flow.
Põhjus
eBike'i aku on defektne
eBike'i aku on liiga soe või liiga külm
Bosch eBike Systems
Laetusseisundit kuvatakse eBike'i aku laetusseisundi
näidikul (9), juhtpuldil ja võimaluse korral pardaarvutil.
Laadimistoimingu kestel põlevad eBike'i akul laetusseisundi
näidiku (9) LEDid. Iga pidevalt põlev LED vastab umbes 20%
laetuse mahule. Vilkuv LED näitab järgmise 20% laadimist.
Kui eBike'i aku on täielikult laetud, kustuvad LEDid kohe ja
pardaarvuti lülitatakse välja. Laadimistoiming lõpetatakse.
eBike'i akul olevat sisse/välja nuppu (8) vajutades saab lasta
5 sekundiks kuvada laetusseisundit.
Lahutage laadimisseade vooluvõrgust ja eemaldage aku
laadimisseadmest.
eBike ja eBike'i aku lülituvad laadimisseadmest lahutamise
järel automaatselt välja.
Suunis: kui laadisite eBike'il, sulgege laadimistoimingu järel
laadimispesa (6) hoolikalt kattega (10), et mustus või vesi ei
saaks sisse tungida.
Kui laadimisseadet ei lahutata pärast laadimist eBike'i akust,
lülitub laadimisseade mõne tunni järel uuesti sisse, kontrollib
eBike'i aku laetusseisundit ja alustab vajadusel uuesti
laadimistoimingut.
Kahe eBike'i aku kasutamine ühel eBike'il (täiendava
valikuvõimalusena)
Tootja võib eBike'i varustada ka kahe eBike'i akuga.
Kui soovite kasutada kahe eBike'i aku jaoks ette nähtud
eBike'i ainult ühe akuga, katke korrosiooni ja määrdumise
eest kaitsmiseks vaba paigaldamiskoha kontaktid
kattekübaraga. Küsimuste korral ja täpsema teabe
saamiseks pöörduge mõne volitatud jalgrataste müüja poole.
Laadimistoiming kahe paigaldatud eBike'i aku korral
Ku eBike'ile on paigaldatud kaks eBike'i akut, saate mõlemat
eBike'i akut laadida laadimispesa kaudu. Kõigepealt laetakse
rohkem tühjenenud aku teise aku seisundini. Seejärel
laetakse mõlemad eBike'i akud paralleelselt täielikult.
Kui võtate eBike'i akud hoidikust, saate mõlemat eBike'i akut
ühekaupa laadida (ei kehti püsipaigaldatud eBike'i akudele).
PowerMore aku paigadamisel on laadimispesa hõivatud
PowerMore aku kaabliga. Laadige eBike'i akusid üksteise
järel.
Abi
Kaks LEDi vilguvad eBike'i akul.
Pöörduge volitatud jalgrattamüüja poole.
Kolm LEDi vilguvad eBike'i akul.
Lahutage eBike'i aku kuni laadimistemperatuuri saavutamiseni
laadimisseadmest.
Eesti – 3
0 275 007 3CX | (31.01.2024)
