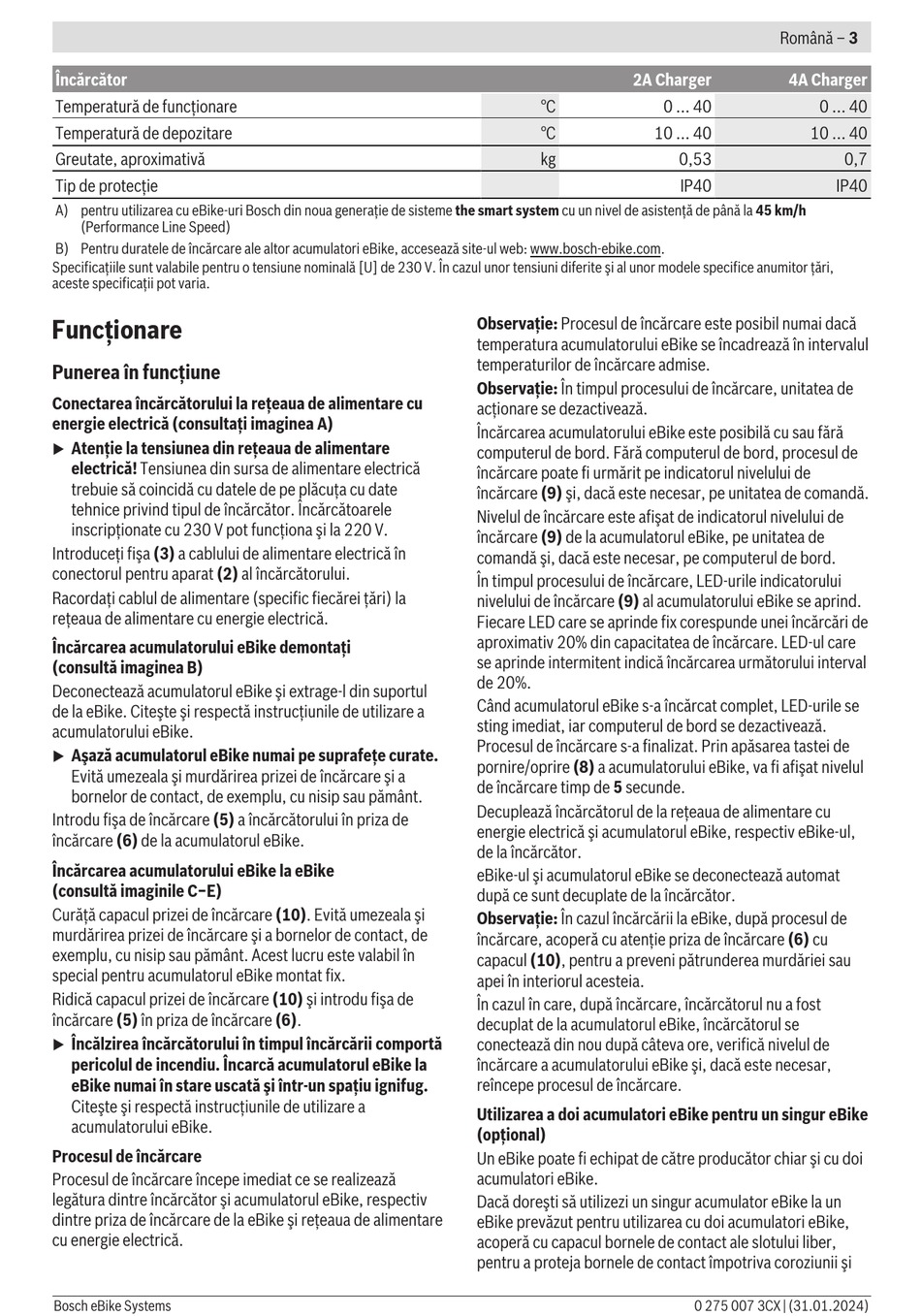

Bosch Purion 200 Originalbetriebsanleitung Seite 480

Încărcător
Temperatură de funcţionare
Temperatură de depozitare
Greutate, aproximativă
Tip de protecţie
A) pentru utilizarea cu eBike-uri Bosch din noua generaţie de sisteme the smart system cu un nivel de asistenţă de până la 45 km/h
(Performance Line Speed)
B) Pentru duratele de încărcare ale altor acumulatori eBike, accesează site-ul web: www.bosch-ebike.com.
Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite şi al unor modele specifice anumitor ţări,
aceste specificaţii pot varia.
Funcţionare
Punerea în funcţiune
Conectarea încărcătorului la reţeaua de alimentare cu
energie electrică (consultaţi imaginea A)
Atenţie la tensiunea din reţeaua de alimentare
u
electrică! Tensiunea din sursa de alimentare electrică
trebuie să coincidă cu datele de pe plăcuţa cu date
tehnice privind tipul de încărcător. Încărcătoarele
inscripţionate cu 230 V pot funcţiona şi la 220 V.
Introduceţi fişa (3) a cablului de alimentare electrică în
conectorul pentru aparat (2) al încărcătorului.
Racordaţi cablul de alimentare (specific fiecărei ţări) la
reţeaua de alimentare cu energie electrică.
Încărcarea acumulatorului eBike demontaţi
(consultă imaginea B)
Deconectează acumulatorul eBike şi extrage-l din suportul
de la eBike. Citeşte şi respectă instrucţiunile de utilizare a
acumulatorului eBike.
Aşază acumulatorul eBike numai pe suprafeţe curate.
u
Evită umezeala şi murdărirea prizei de încărcare şi a
bornelor de contact, de exemplu, cu nisip sau pământ.
Introdu fişa de încărcare (5) a încărcătorului în priza de
încărcare (6) de la acumulatorul eBike.
Încărcarea acumulatorului eBike la eBike
(consultă imaginile C−E)
Curăţă capacul prizei de încărcare (10). Evită umezeala şi
murdărirea prizei de încărcare şi a bornelor de contact, de
exemplu, cu nisip sau pământ. Acest lucru este valabil în
special pentru acumulatorul eBike montat fix.
Ridică capacul prizei de încărcare (10) şi introdu fişa de
încărcare (5) în priza de încărcare (6).
Încălzirea încărcătorului în timpul încărcării comportă
u
pericolul de incendiu. Încarcă acumulatorul eBike la
eBike numai în stare uscată şi într-un spaţiu ignifug.
Citeşte şi respectă instrucţiunile de utilizare a
acumulatorului eBike.
Procesul de încărcare
Procesul de încărcare începe imediat ce se realizează
legătura dintre încărcător şi acumulatorul eBike, respectiv
dintre priza de încărcare de la eBike şi reţeaua de alimentare
cu energie electrică.
Bosch eBike Systems
2A Charger
°C
°C
kg
Observaţie: Procesul de încărcare este posibil numai dacă
temperatura acumulatorului eBike se încadrează în intervalul
temperaturilor de încărcare admise.
Observaţie: În timpul procesului de încărcare, unitatea de
acţionare se dezactivează.
Încărcarea acumulatorului eBike este posibilă cu sau fără
computerul de bord. Fără computerul de bord, procesul de
încărcare poate fi urmărit pe indicatorul nivelului de
încărcare (9) şi, dacă este necesar, pe unitatea de comandă.
Nivelul de încărcare este afişat de indicatorul nivelului de
încărcare (9) de la acumulatorul eBike, pe unitatea de
comandă şi, dacă este necesar, pe computerul de bord.
În timpul procesului de încărcare, LED-urile indicatorului
nivelului de încărcare (9) al acumulatorului eBike se aprind.
Fiecare LED care se aprinde fix corespunde unei încărcări de
aproximativ 20% din capacitatea de încărcare. LED-ul care
se aprinde intermitent indică încărcarea următorului interval
de 20%.
Când acumulatorul eBike s-a încărcat complet, LED-urile se
sting imediat, iar computerul de bord se dezactivează.
Procesul de încărcare s-a finalizat. Prin apăsarea tastei de
pornire/oprire (8) a acumulatorului eBike, va fi afişat nivelul
de încărcare timp de 5 secunde.
Decuplează încărcătorul de la reţeaua de alimentare cu
energie electrică şi acumulatorul eBike, respectiv eBike-ul,
de la încărcător.
eBike-ul şi acumulatorul eBike se deconectează automat
după ce sunt decuplate de la încărcător.
Observaţie: În cazul încărcării la eBike, după procesul de
încărcare, acoperă cu atenţie priza de încărcare (6) cu
capacul (10), pentru a preveni pătrunderea murdăriei sau
apei în interiorul acesteia.
În cazul în care, după încărcare, încărcătorul nu a fost
decuplat de la acumulatorul eBike, încărcătorul se
conectează din nou după câteva ore, verifică nivelul de
încărcare a acumulatorului eBike şi, dacă este necesar,
reîncepe procesul de încărcare.
Utilizarea a doi acumulatori eBike pentru un singur eBike
(opţional)
Un eBike poate fi echipat de către producător chiar şi cu doi
acumulatori eBike.
Dacă doreşti să utilizezi un singur acumulator eBike la un
eBike prevăzut pentru utilizarea cu doi acumulatori eBike,
acoperă cu capacul bornele de contact ale slotului liber,
pentru a proteja bornele de contact împotriva coroziunii şi
Română – 3
4A Charger
0 ... 40 0 ... 40
10 ... 40 10 ... 40
0,53
IP40
0 275 007 3CX | (31.01.2024)
0,7
IP40
